接着乾燥したプラスチックジョイントのはずし方

取付けるジョイントを間違えてしまったり、取付ける位置や向きを間違えて、困ったことはありませんか?

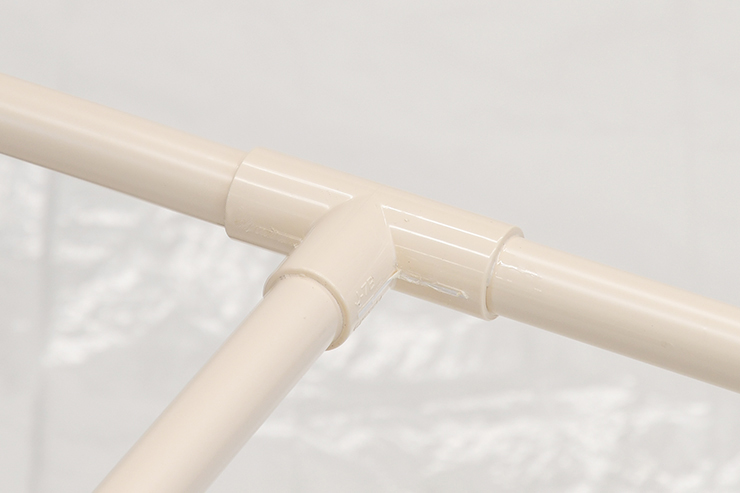

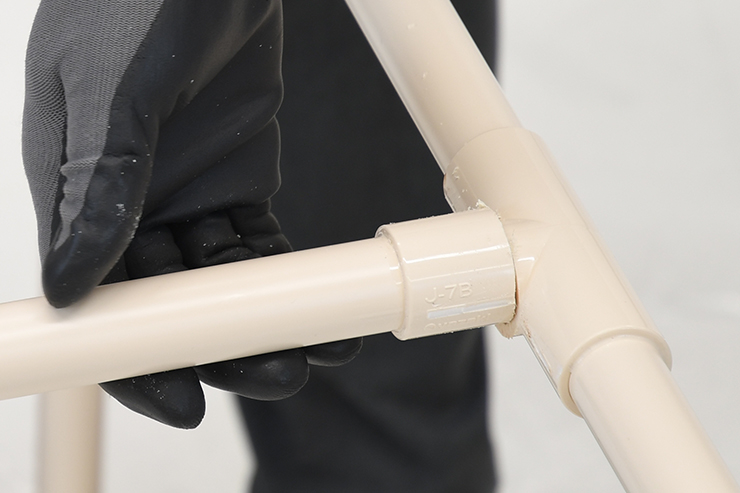

今回はイレクター組立における万一の対処法として、接着後完全に乾燥したプラスチックジョイント「J-7B」を例に、はずし方の手順を解説します。

イレクターについて

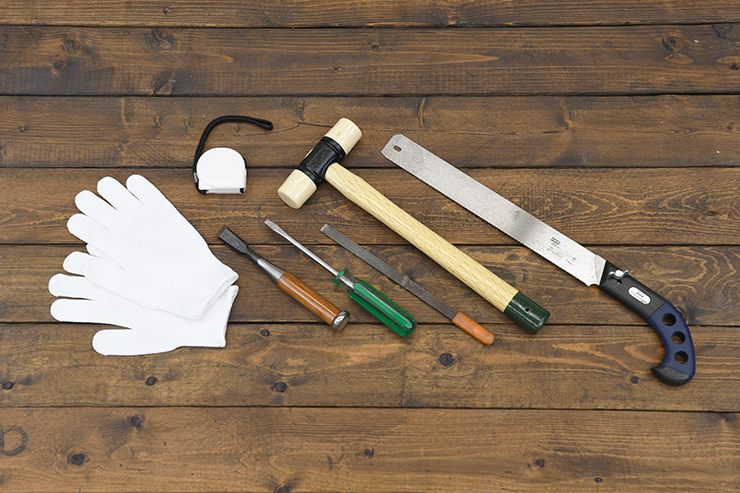

まず工具を揃えてください。

ノミまたは大型マイナスドライバー、プラスチック用のこぎり、プラスチックハンマーなどを用意してください。

  • 大型マイナスドライバーなら「貫通型」がいいね。
  • 「貫通型マイナスドライバー」。
    前に教えてもらったね♪
【手順①】リブを切り落とします。

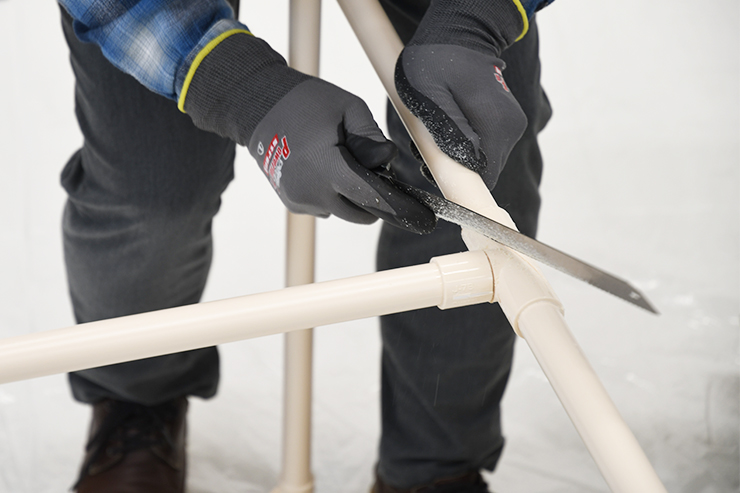

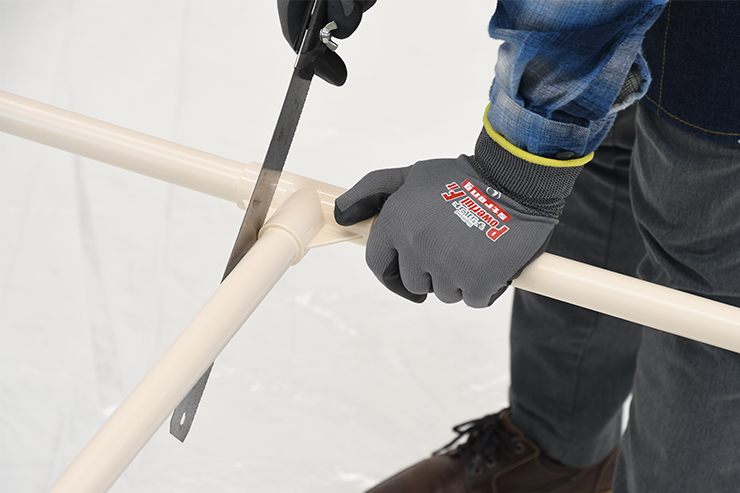

まず、プラスチック用のこぎりを使ってリブを切り落とします。
プラスチックジョイント「J-7B」には2カ所リブがありますので、全て切り落としてください。

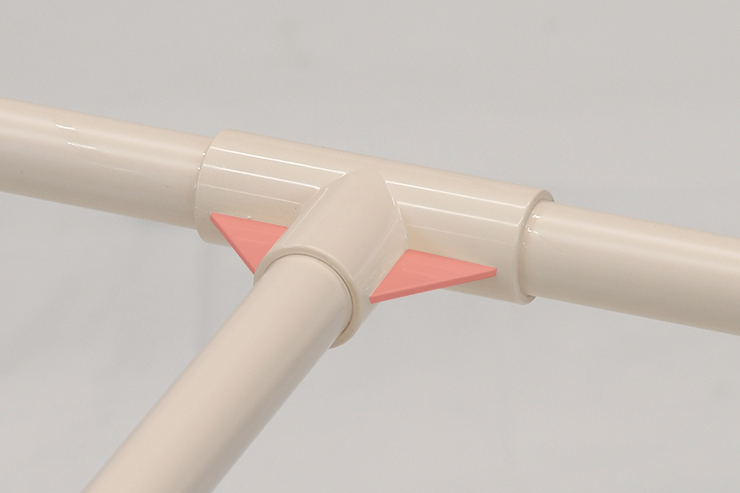

赤い部分が「リブ」です。
ノミを使用してもできます。

イレクタージョイントの強度補強のために設けた突起物を「リブ」と呼びます。

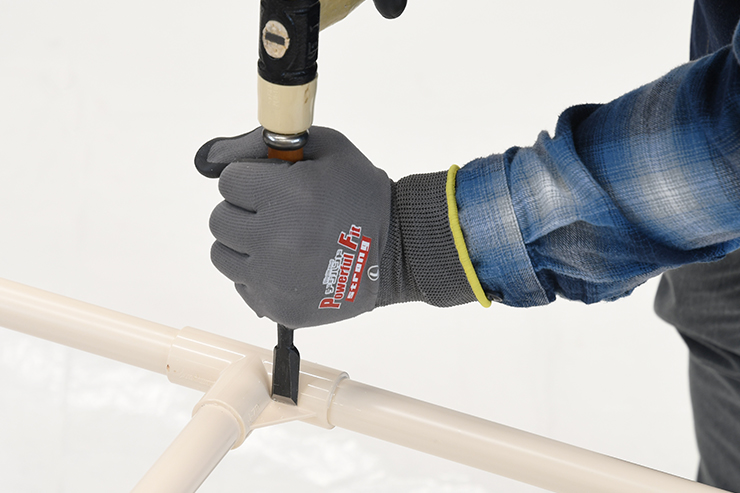

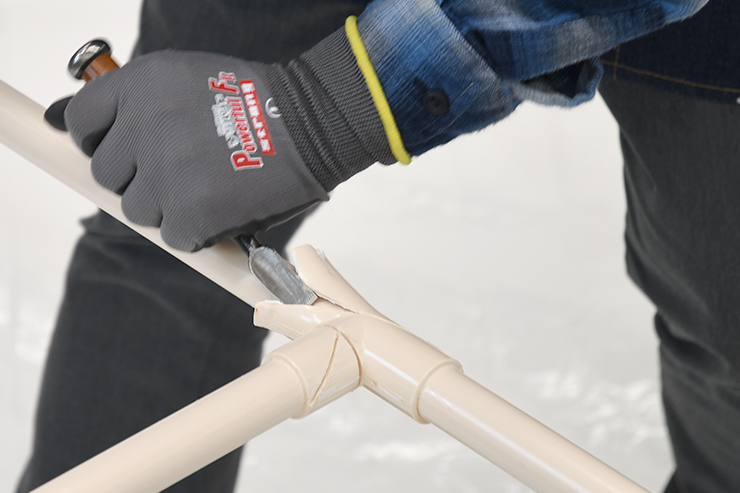

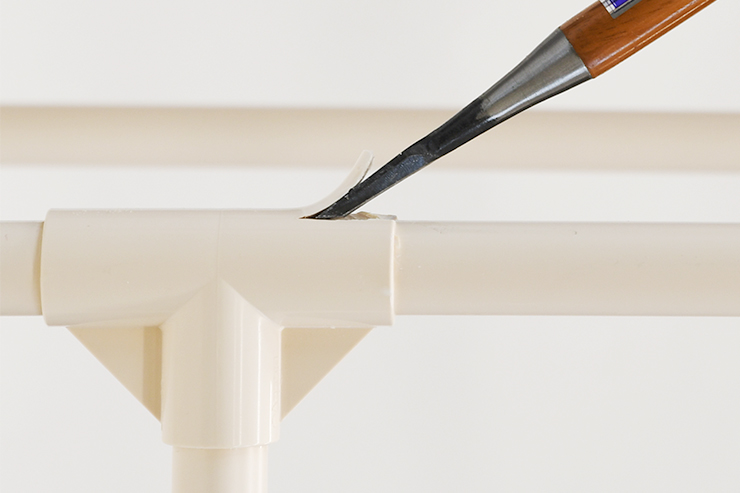

リブのカットは「ノミ」を使う方法もあります。

リブを全て切り落とした状態です。
  • リブを切ったらスッキリしちゃったね。
【手順②】次にジョイントを切断します。

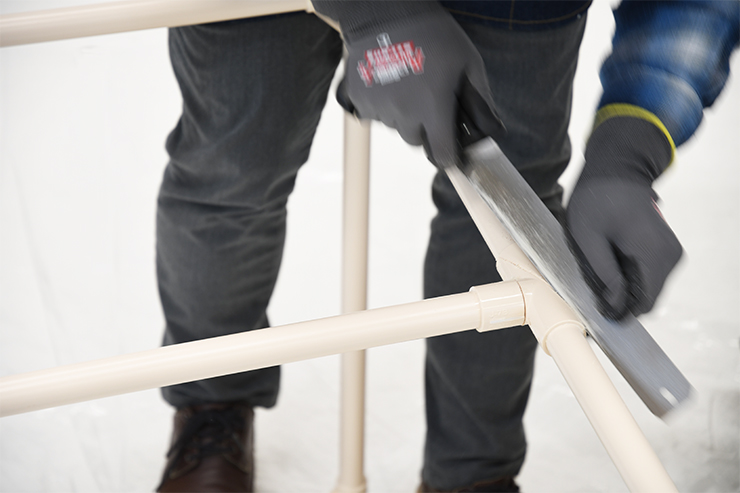

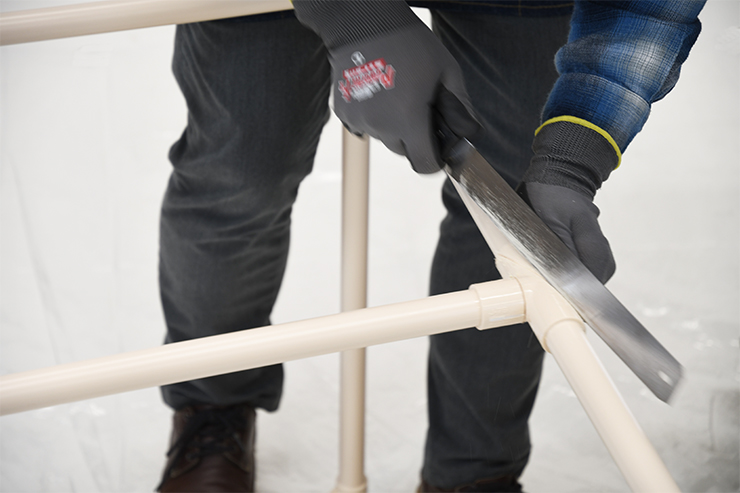

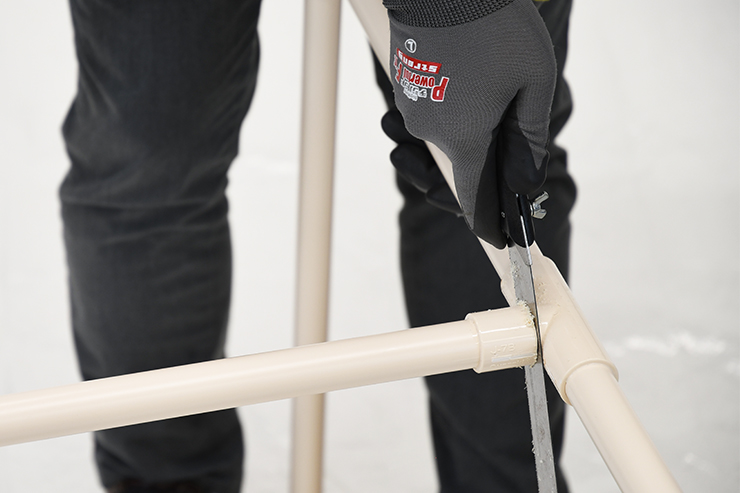

イレクターパイプが通っていないジョイントの根元のプラスチック部分をプラスチック用のこぎりを使って切断してください。

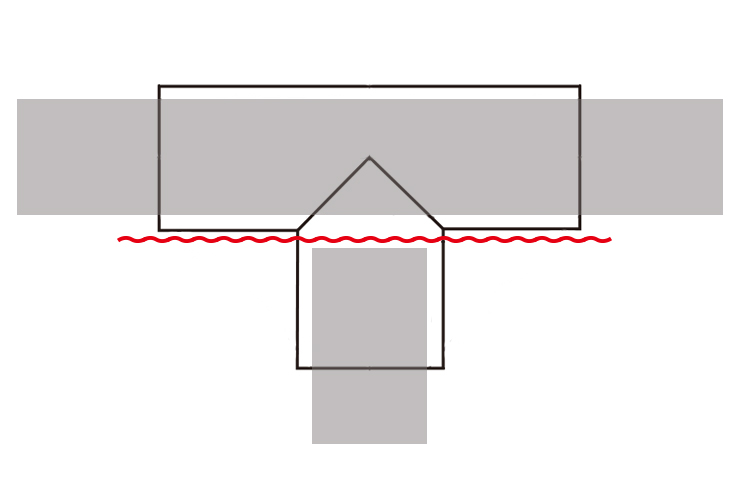

パイプ(グレー部分)が通っていない赤線部分を切断します。
切断しました。
  • イレクターパイプの中はスチールパイプだから、
    ジョイントのプラスチック部分を切れば、比較的簡単に切れるんだよ。
  • あ、
    そーかー!
【手順③】ジョイントの筒の部分に斜めに切れ目を入れます。

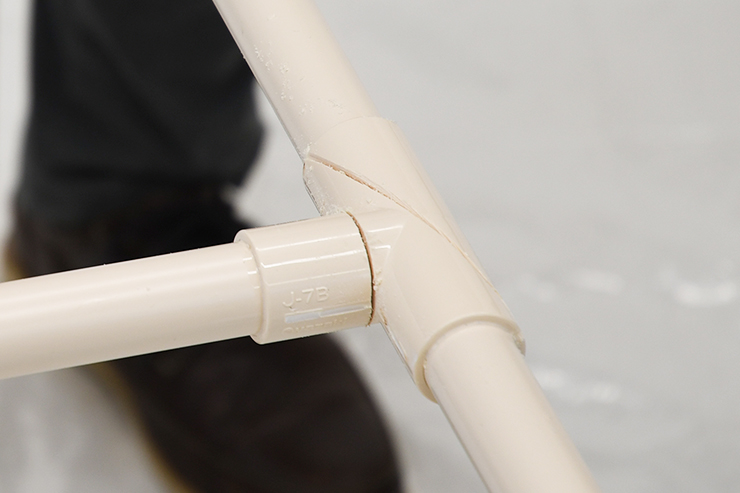

長い筒に斜めに切れ目を入れてください。

切れ目の深さは、ジョイントの厚み分「3ミリ」を目安に刃を入れてください。
3ミリの深さを超えると内側のスチールパイプに達します。スチールパイプには達しないように気を付けて切れ目を入れてください。

斜めに…
切れ目を…
入れます。
長い筒にも…

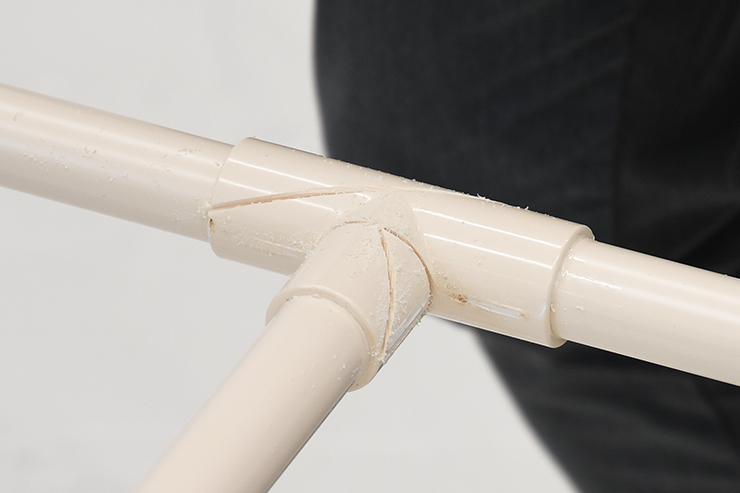

短い筒にも斜めに切れ目を入れてください。
  • はがしとるために、
    まずは切れ目を入れるんだよ。
  • へぇ~。
    ジョイントって、しっかりくっついてるんだね。
【手順④】ジョイントをノミではがし取っていきます。
貫通型のマイナスドライバーでもOK。

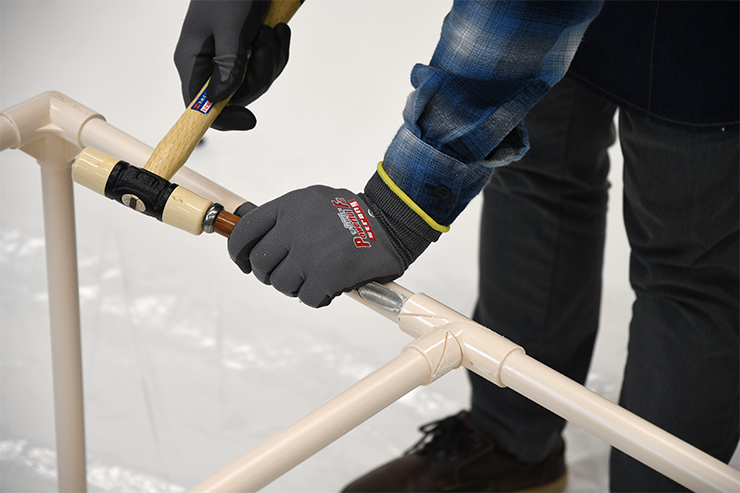

ジョイントをはがし取るようにノミで削っていってください。

  • ここはジュンにはまだムズかしいね。
  • うん、たぶんね。
ノミの刃のあて方
ノミの刃のあて方

ノミの刃のあて方は、このようにすると、うまくジョイントがはがせます。
ノミの角度をきつくしたり刃の向きを間違えると、スチールパイプのプラスチックをはがし取ってしまうことがあるので注意してください。

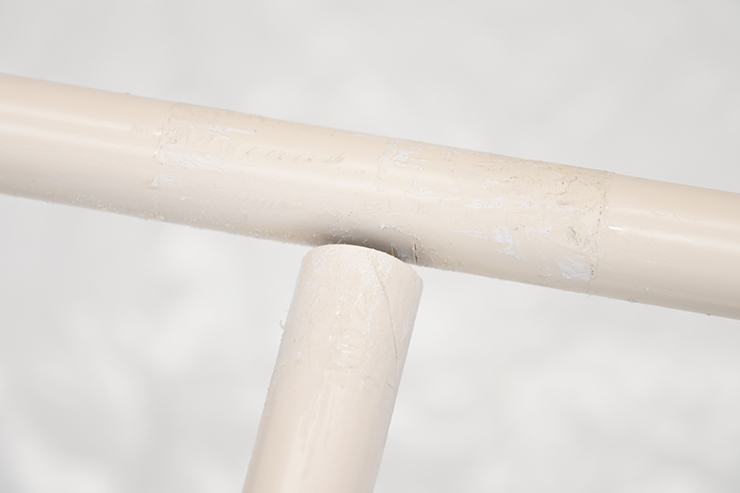

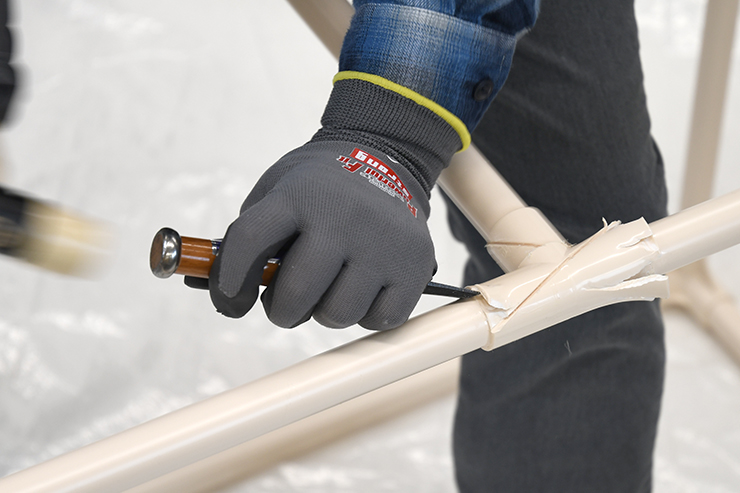

ジョイントを全てはがし取ります。
反対側から…
短い筒も…

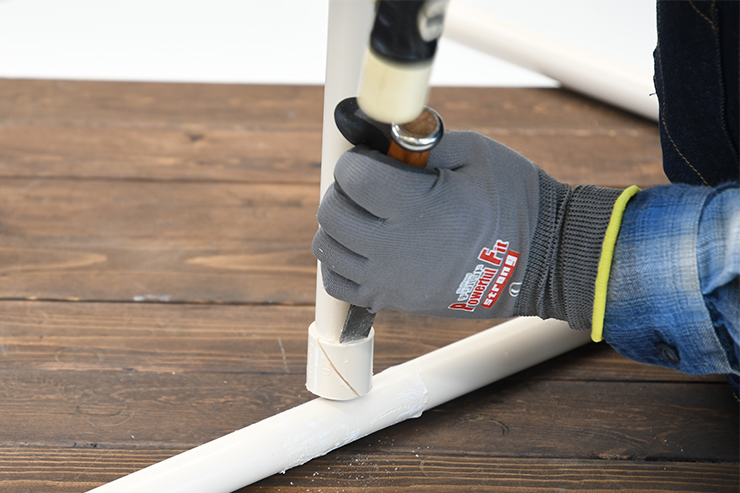

反対側からもジョイントをノミではがし取るように削ってください。
長い筒をはがし終えたら、同じように短い筒もはがしてください。

【手順⑤】パイプの表面を整えます。

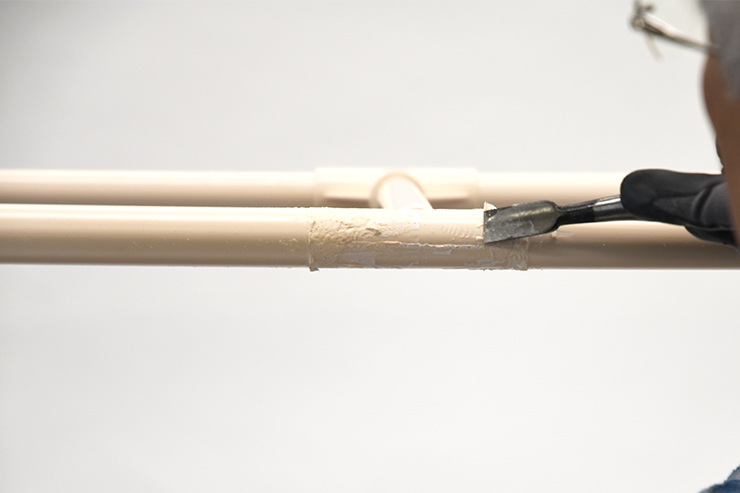

残ったプラスチックをノミでそぎ落とし…

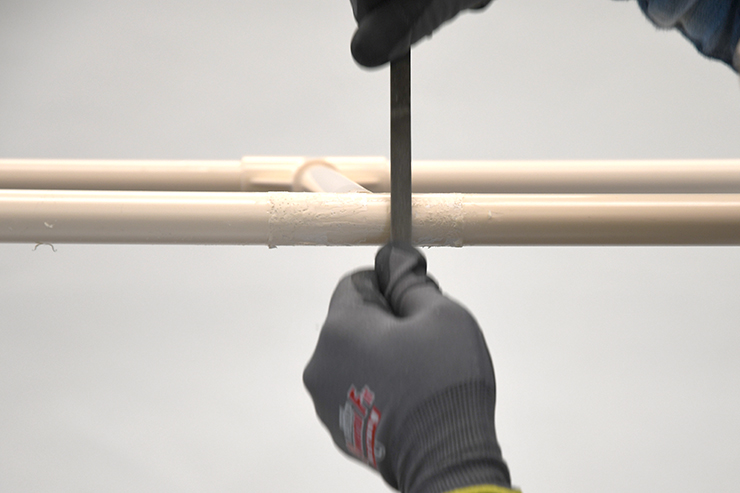

最後はヤスリで整えます。

ジョイントを全てはがし取った後、イレクターパイプの表面に残ったプラスチックをノミでそぎ落とし、最後はヤスリで滑らかに整えます。

新しいジョイントを差し込めるように表面が滑らかになれば完了です。
  • ジョイントが取れちゃったねー!
  • ジョイントをはがし取るのは最終手段!
    まずはよく確認して間違えずに製作するのが第一だよ!
  • 了解しましたー!
