イレクターDIYの基礎【新ハンドカッター(EK9)の使用方法】

イレクターパイプをまっすぐ簡単にカットできるイレクター専用のハンドカッターに新しいタイプが発売になりました。
コンパクトで扱いやすくなった、この新しい「ハンドカッター(EK-9)」の使い方をご紹介いたします。

イレクターについて

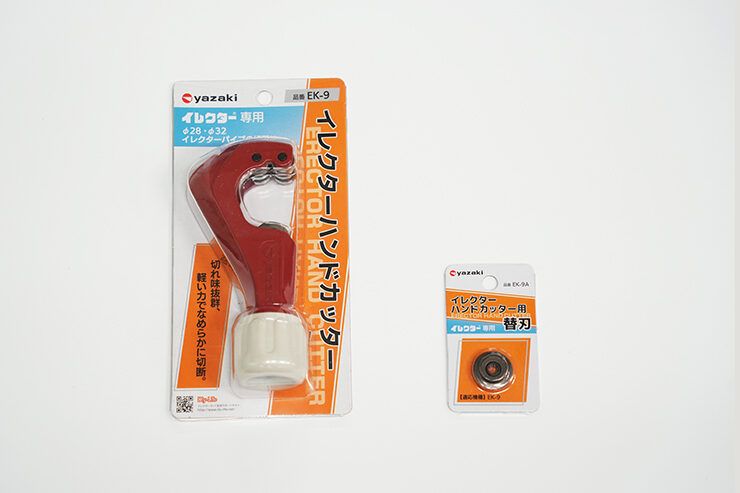

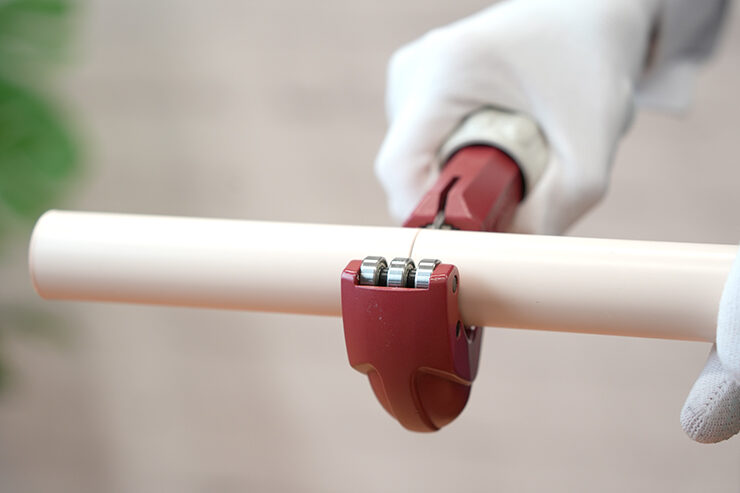

「ハンドカッター(EK-9)」とは?

イレクターパイプをまっすぐ簡単にカットすることができるイレクター専用のハンドカッターの新タイプです。

  • イレクターの製作には欠かせない、
    ハンドカッターの新タイプが登場~!!
  • 小さくなって、
    つかいやすそうー♪
  • じゃあ、
    さっそく使い方を見ていこう!
「ハンドカッター」の使用方法

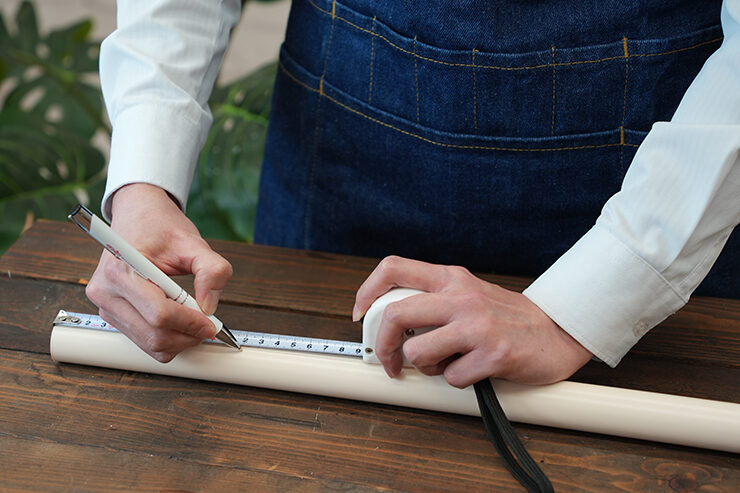

1.カットしたい位置にペンでマーキングします
メジャーで必要な寸法を測って、ペンでマーキングします。

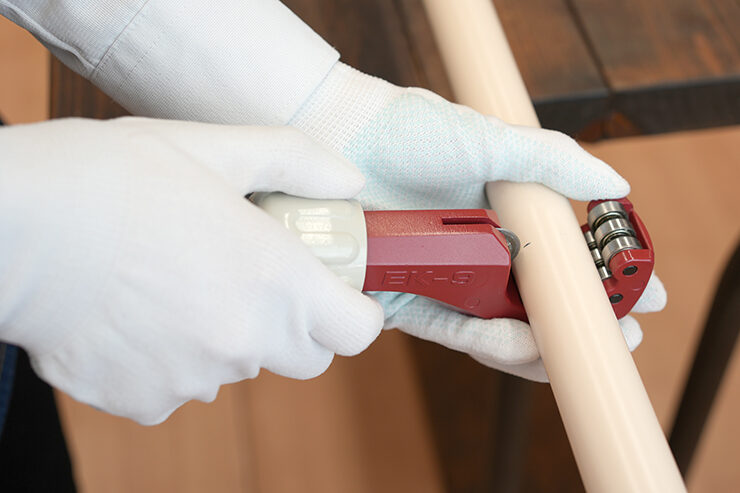

2.マーキングした位置にハンドカッターの刃をセットします
白いノブを右に回して刃を前に出し、マーキング位置に刃をセットします。

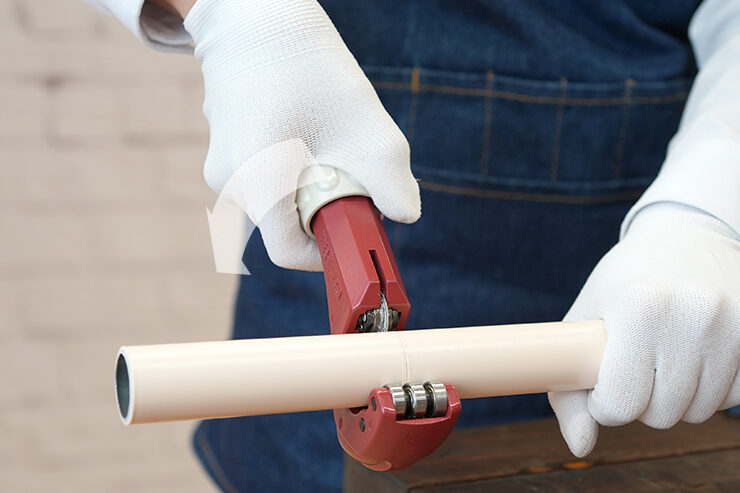

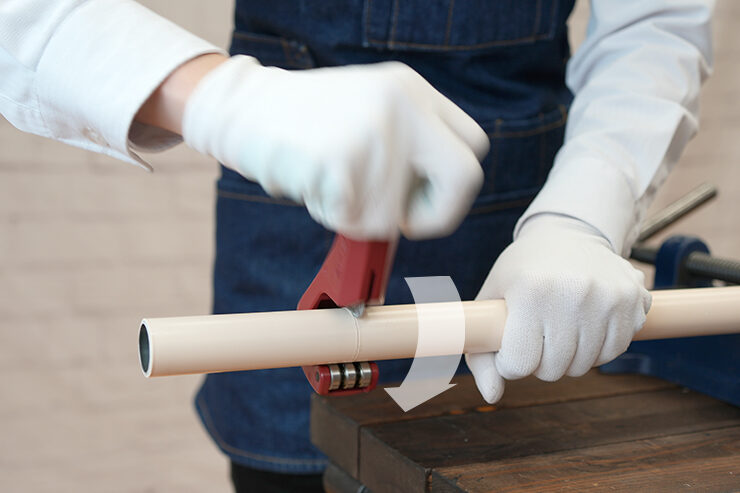

3.ハンドカッター本体を回転させます
ノブを持ちながら、カッター本体自身を回転させます。
4.ノブを締めてカッター刃の切り込みを深くします
「ハンドカッター本体を回転させる」⇒「ノブを締めてカッター刃の切り込みを深くする」をパイプが切れるまで繰り返します。

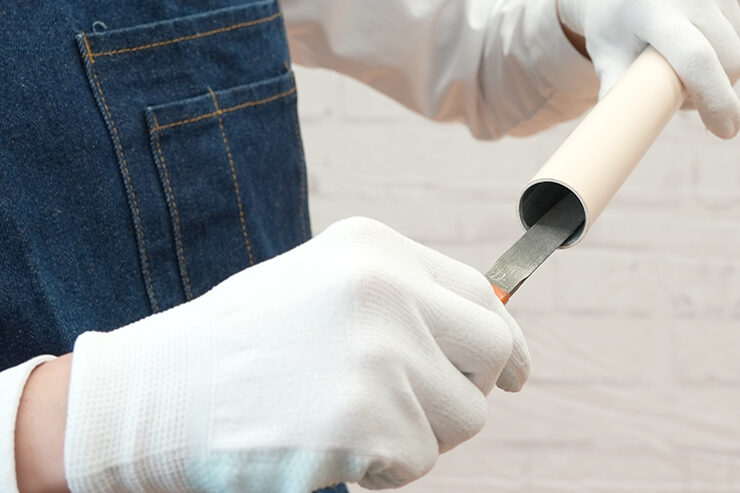

5.切り口のバリをヤスリで削ります
パイプの切り口のバリは、ヤスリで削ると組み立てやすく、また安全です。
  • ボクにも
    できそーっ!
  • では、ここからは
    「ハンドカッターのしくみ」を見ていくとしよう。

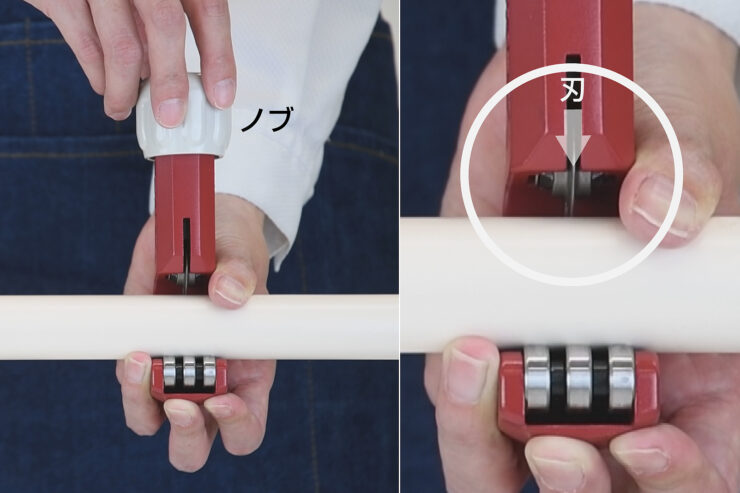

「ハンドカッター」のしくみ

ノブを右に回転させると、刃がパイプに食い込んでいく構造になっています。
カッター本体自身を回しながら、徐々に刃を食い込ませていきパイプをカットするしくみです。

  • なるほど、なるほど!
カット上のご注意
15mm以下の長さにはカットできません

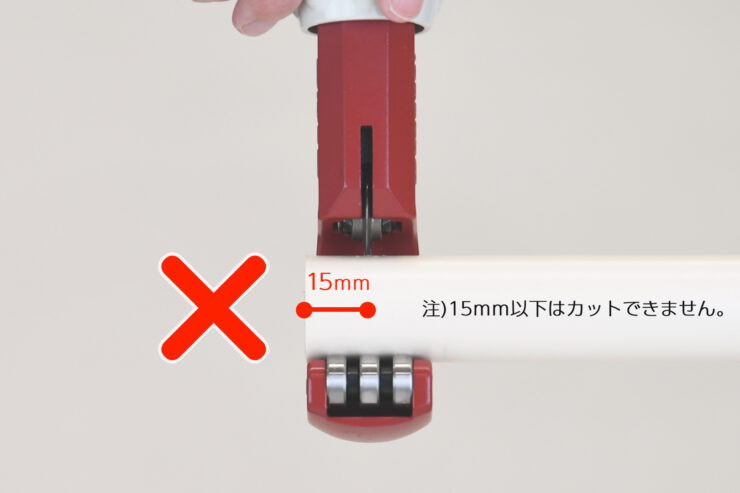

イレクターパイプの端から15mm以下はハンドカッターが正しくセットできないためカットできません。

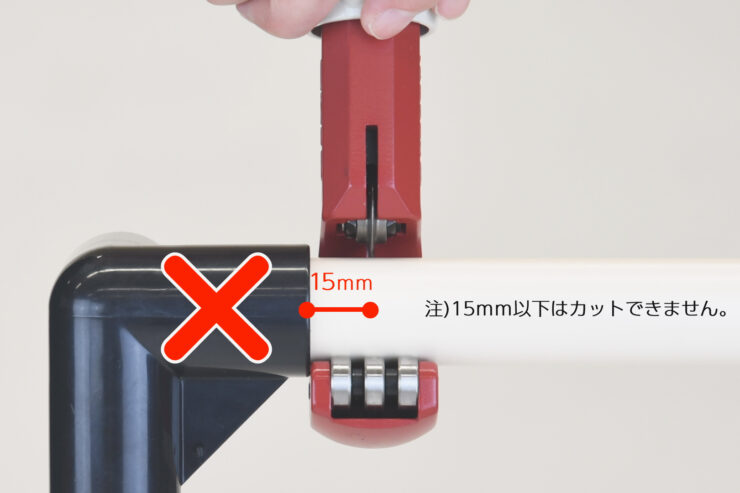

ジョイント横から15mm以下もハンドカッターが正しくセットできないためカットできません。
刃の交換について

刃先が欠けたり、切れ味が悪くなってきたときは、イレクターハンドカッター専用の替刃に交換をしてください。
交換方法の詳細は、替刃のパッケージ裏面、または本ページに掲載の動画をご覧ください。

お取り扱いの詳細は…

ハンドカッター(EK-9)、替刃(EK-9A)のお取り扱いについては、パッケージ裏面のお取扱いの詳細をお読みいただき、安全にご使用ください。

  • 何かつくりたくなってきたよー!
  • よしっ!
    さっそくホームセンターへ出かけるとしようか!!
