純正部品

イレクターは矢崎化工株式会社の登録商標です
イレクターの純正部品として金属部品や工具などさなざまなアイテムを取り揃えております。掲載部品は全国のイレクター取扱店、またはヤザキショッピングで購入いただけます。 購入方法>

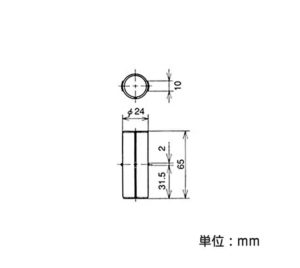

Φ28金具
品名

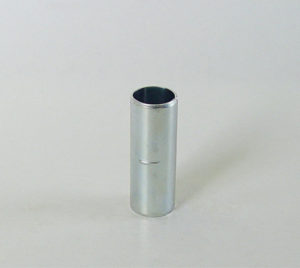

パイプつなぎ金具65
品番
EF-1006
2本のイレクターパイプを直線につなぐことができます。
品名
パイプつなぎ金具65
品番
EF-1006
2本のイレクターパイプを直線につなぐことができます。
適合パイプ パイプΦ28
材質
数量
取り付け方法を開く

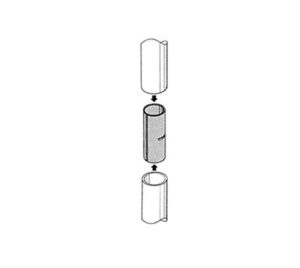

1.一方のパイプ端面に木ハンマーなどで打ち込みます。
入りづらい場合は、パイプ内面のバリを削り取ります。
2.もう一方のパイプを打ち込みます。
3.接続部をJ-23Bなどでカバーして接着してください。(錆防止のため)
よくある質問を開く
  • Q:パイプつなぎ金具を使った場合の強度はどの位ありますか?
    A:パイプつなぎ金具を使用する事により強度は同等になります。パイプ切断面が露出しますので、その部分を必ず通しタイプのプラスチックジョイントで覆いかぶせて接着してください。

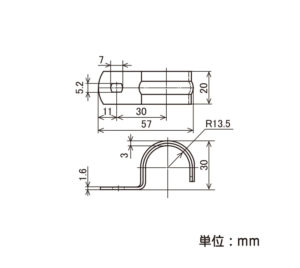

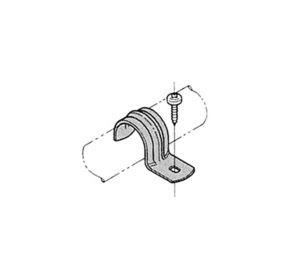

Φ28金具
品名

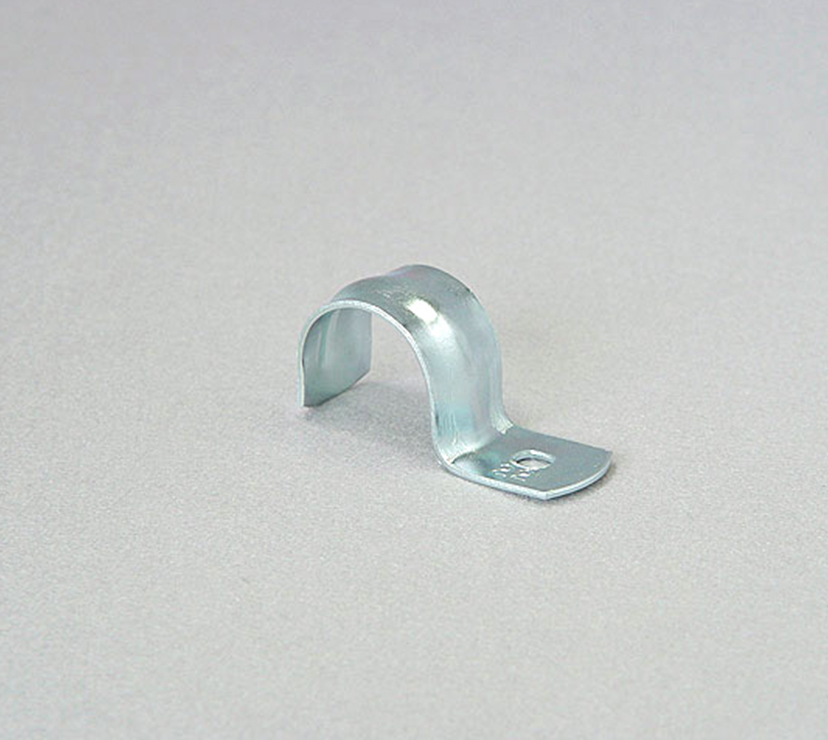

片サドルA
品番
EF-1008A
板の取付・壁面への固定に使用します。4個入です(ビスは別売)。
品名
片サドルA
品番
EF-1008A
板の取付・壁面への固定に使用します。4個入です(ビスは別売)。
適合パイプ パイプΦ28
材質
数量
取り付け方法を開く
パイプにはめて、板や壁面などに取付孔(Φ5.2)に合ったビス等で1カ所とめます。
Φ28金具
品名

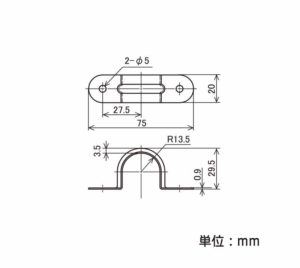

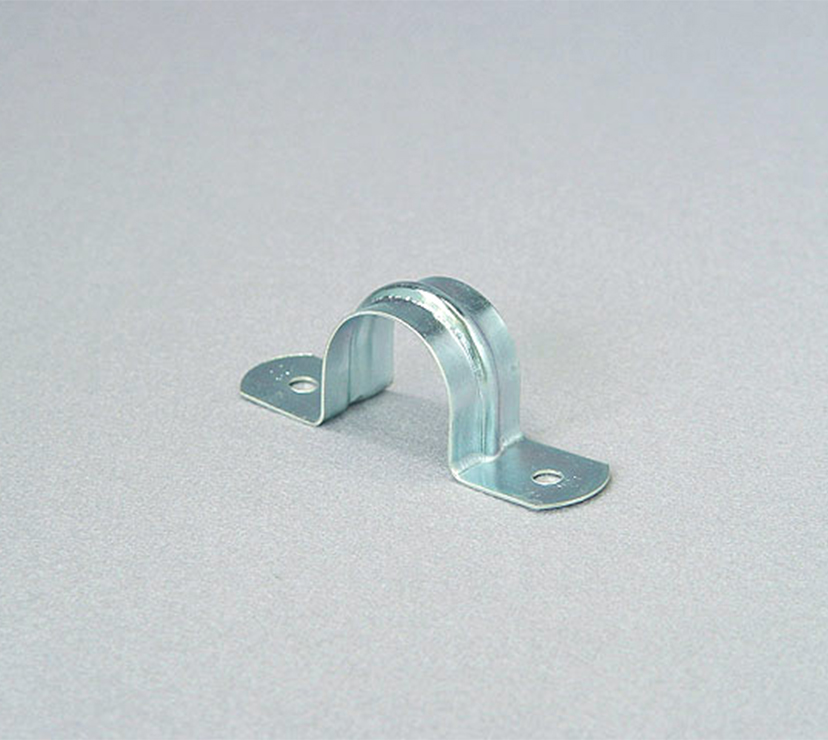

両サドルA
品番
EF-1009A
板の取付・壁面への固定に使用します。4個入です(ビスは別売)。
品名
両サドルA
品番
EF-1009A
板の取付・壁面への固定に使用します。4個入です(ビスは別売)。
適合パイプ パイプΦ28
材質
数量
取り付け方法を開く

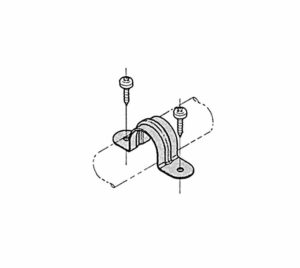

パイプにはめて、板や壁面などに取付孔(Φ5)に合ったビス等で2カ所とめます。

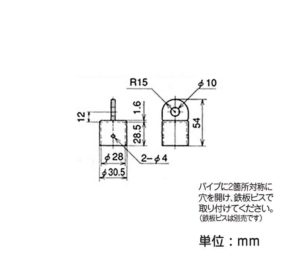

Φ28金具
品名
パイプロック金具A
品番
パイプロツクカナグ A
品名
パイプロック金具A
品番
パイプロツクカナグ A
適合パイプ
材質
数量
取り付け方法を開く

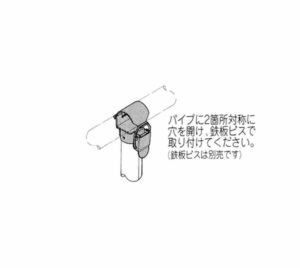

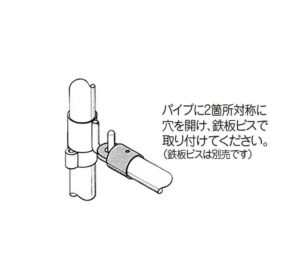

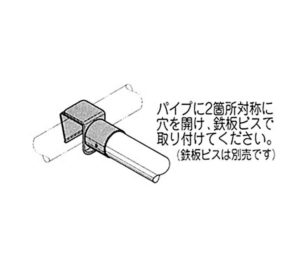

パイプに2箇所対称に穴を開け、鉄板ビスで取り付けてください。(鉄板ビスは別売りです)

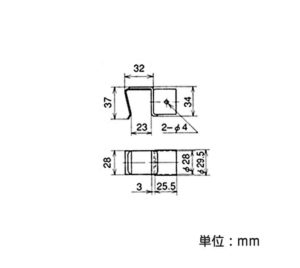

Φ28金具
品名

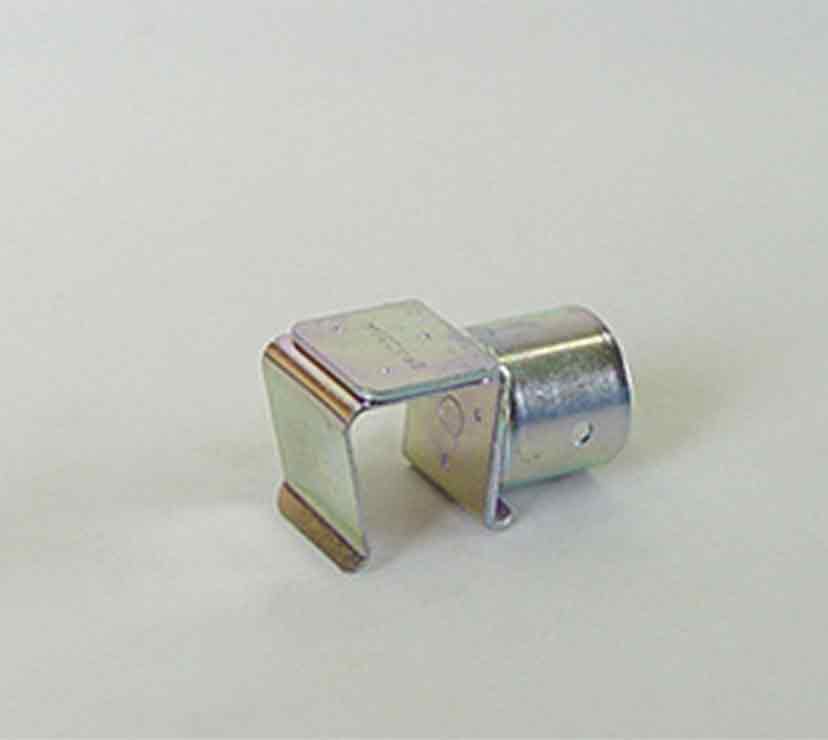

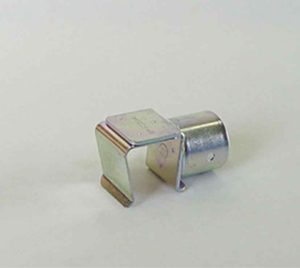

はめ込み金具A
品番
ハメコミカナグ A
パイプをT字型にはめ込んでロックできる金具です。
品名
はめ込み金具A
品番
ハメコミカナグ A
パイプをT字型にはめ込んでロックできる金具です。
適合パイプ パイプΦ28
材質
数量
取り付け方法を開く
1.パイプの端面に差し込みます。
2.取付孔に合わせ、電動工具などを用いてパイプに下孔をあけます。
3.鉄板ビス等で固定します。取付孔(Φ4)を2カ所。

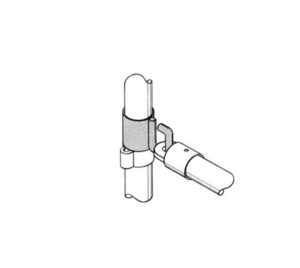

Φ28金具
品名

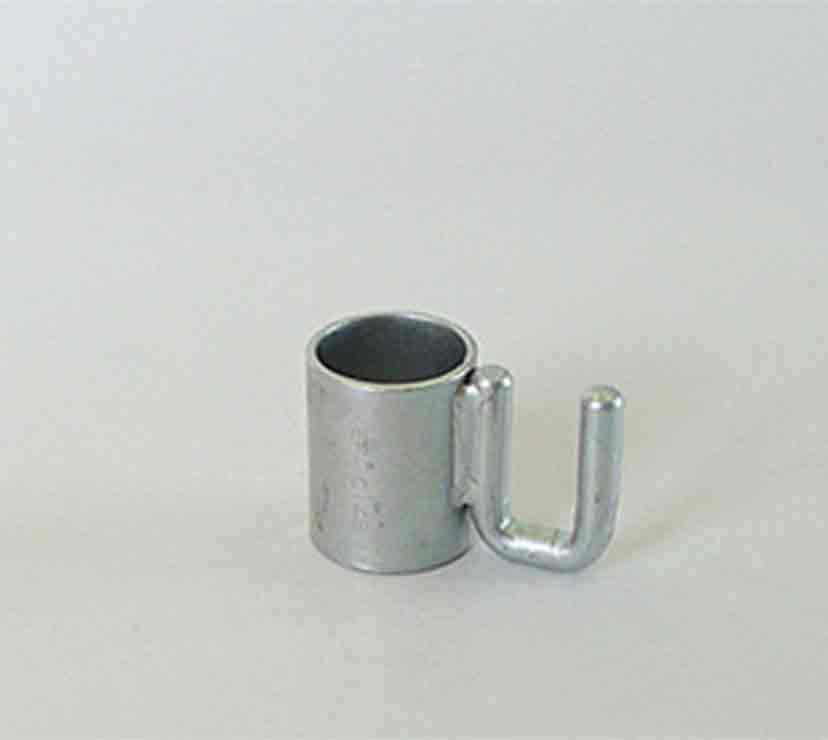

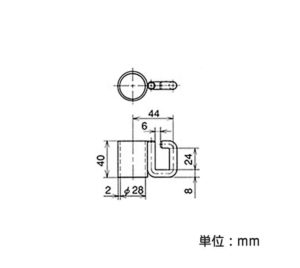

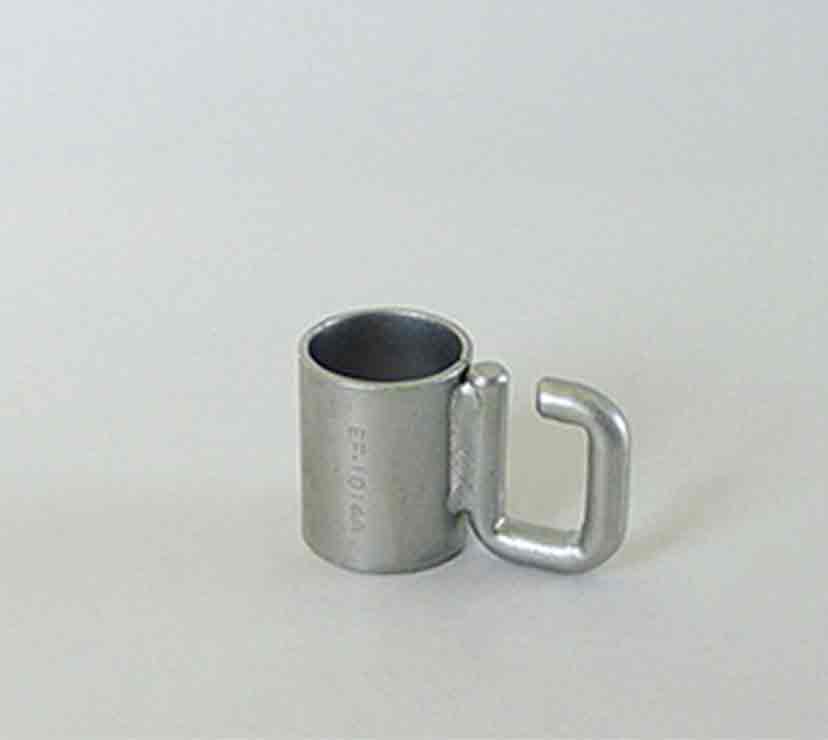

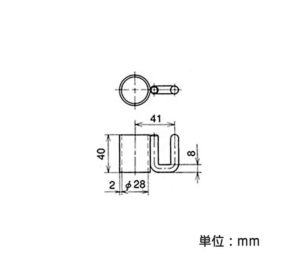

かぎ金具A
品番
カギカナグ A
いたあな金具と組み合わせて使います。台車などの開口部のストッパーなどに使用できます。
品名
かぎ金具A
品番
カギカナグ A
いたあな金具と組み合わせて使います。台車などの開口部のストッパーなどに使用できます。
適合パイプ パイプΦ28
材質
数量
取り付け方法を開く

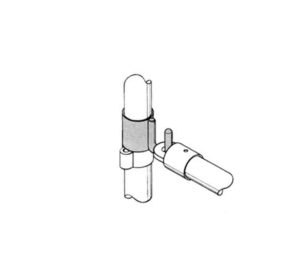

1.取付位置にJ-38Bなどを接着固定します。
2.向きを確認してパイプの端面に差し込みます。
Φ28金具
品名
かぎ金具B
品番
カギカナグ B
いたあな金具と組み合わせて使います。台車などの開口部のストッパーなどに使用できます。
品名
かぎ金具B
品番
カギカナグ B
いたあな金具と組み合わせて使います。台車などの開口部のストッパーなどに使用できます。
適合パイプ パイプΦ28
材質
数量
取り付け方法を開く
1.取付位置にJ-38Bなどを接着固定します。
2.向きを確認してパイプの端面に差し込みます。
Φ28金具
品名

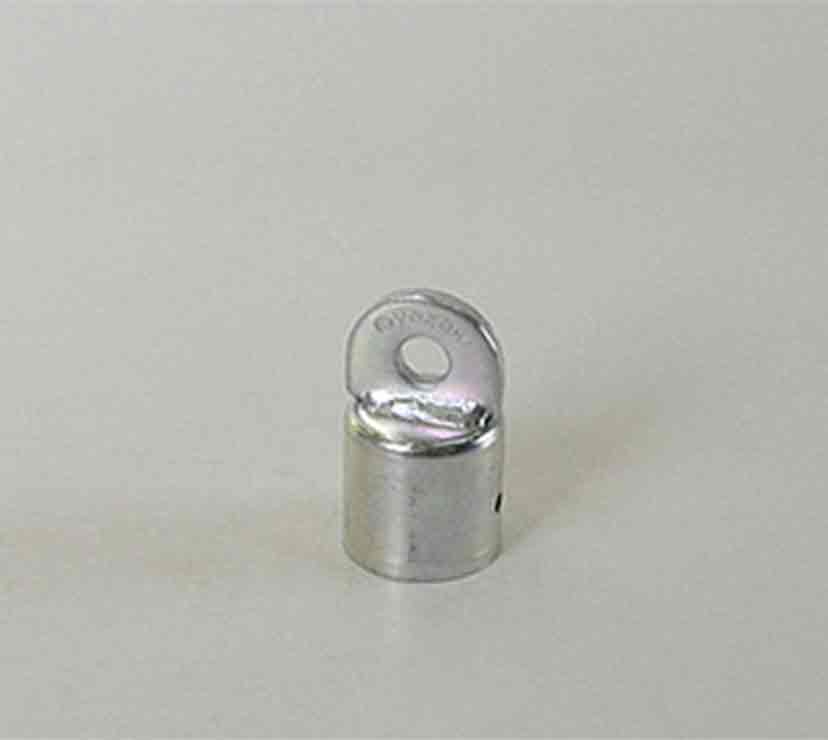

いたあな金具
品番
イタアナカナグ
かぎ金具Aまたはかぎ金具Bと組み合わせて使います。台車などの開口部のストッパーなどに使用できます。
品名
いたあな金具
品番
イタアナカナグ
かぎ金具Aまたはかぎ金具Bと組み合わせて使います。台車などの開口部のストッパーなどに使用できます。
適合パイプ パイプΦ28
材質
数量
取り付け方法を開く
1.パイプの端面に差し込みます。
2.取付孔に合わせ、電動工具などを用いてパイプに下孔をあけます。
3.鉄板ビス等で固定します。取付孔(Φ4)を2カ所。

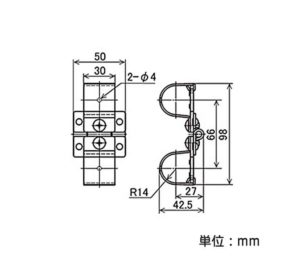

Φ28金具
品名

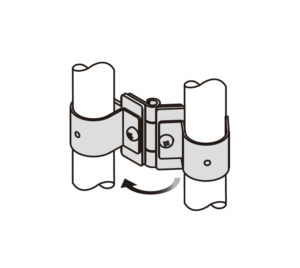

蝶番
品番
EF-1254
扉などの蝶番として使用します。
品名
蝶番
品番
EF-1254
扉などの蝶番として使用します。
適合パイプ パイプΦ28
材質
数量
取り付け方法を開く
1.パイプを先に通します。
2.取付位置まで移動させます。
3.プラスドライバーを使って付属のビスで締め付けます。
4.取付孔に合わせ、電動工具などを用いてパイプに下孔をあけます。
5.鉄板ビス等で固定します。取付孔(Φ4)を2カ所。

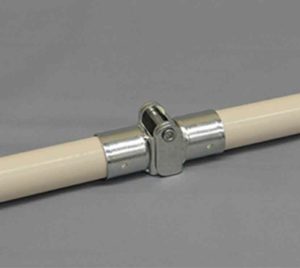

Φ28金具
品名

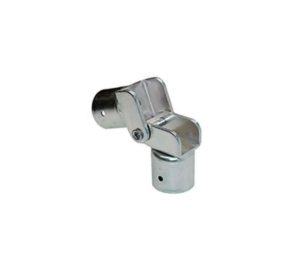

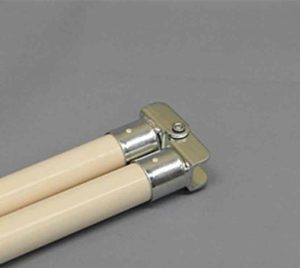

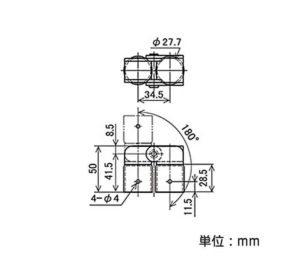

ヒンジ金具180
品番
EF-4004
折りたたみ機構を構成することができます。
品名
ヒンジ金具180
品番
EF-4004
折りたたみ機構を構成することができます。
適合パイプ パイプΦ28
材質
数量
取り付け方法を開く
1.パイプの端面に差し込みます。
2.取付孔に合わせ、電動工具などを用いてパイプに下孔をあけます。
3.鉄板ビス等で固定します。取付孔(Φ4)を4カ所。
