プラスチックジョイント

イレクターは矢崎化工株式会社の登録商標です
イレクター専用のサンアロー接着液による接着固定式のジョイントです。掲載部品は全国のイレクター取扱店、またはヤザキショッピングで購入いただけます。 購入方法>
図の見方
【図の見方】
・寸法単位:mm(参考値)
・パイプ差し込み部分基本寸法:外径Φ34mm|内径Φ28mm
・ジョイントの肉厚基本寸法:3mm ※一部を除く
・角度が同一のものや形状がわずかに異なるものは図を併用しているものがあります。
Φ28中間コーナー
品名
プラスチックジョイント
品番
J-119B
中間コーナー部分に使用します。
ブラック
品名
プラスチックジョイント
品番
J-119B
中間コーナー部分に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。
Φ28枠のつなぎ
品名
プラスチックジョイント
品番
J-120A
枠のつなぎに使用します。
アイボリー
品名
プラスチックジョイント
品番
J-120A
枠のつなぎに使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。
Φ28枠のつなぎ
品名
プラスチックジョイント
品番
J-120B
枠のつなぎに使用します。
ブラック
品名
プラスチックジョイント
品番
J-120B
枠のつなぎに使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。
Φ28枠のつなぎ
品名
プラスチックジョイント
品番
J-121A
枠のつなぎに使用します。
ブラック
品名
プラスチックジョイント
品番
J-121A
枠のつなぎに使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。
Φ28枠のつなぎ
品名
プラスチックジョイント
品番
J-121B
枠のつなぎに使用します。
ブラック
品名
プラスチックジョイント
品番
J-121B
枠のつなぎに使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。
Φ28クロス
品名
プラスチックジョイント
品番
J-122
クロス部分に使用します。
グレー
品名
プラスチックジョイント
品番
J-122
クロス部分に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。
Φ28板受け
品名
プラスチックジョイント
品番
J-123
板受けに使用します。
ブラック
品名
プラスチックジョイント
品番
J-123
板受けに使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。

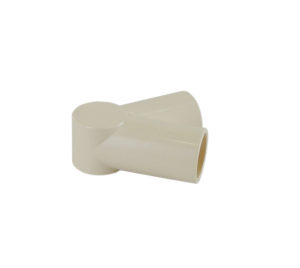

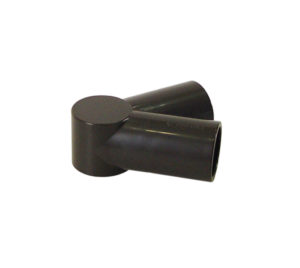

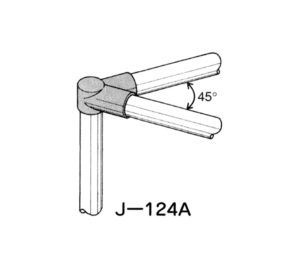

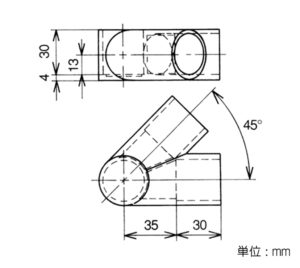

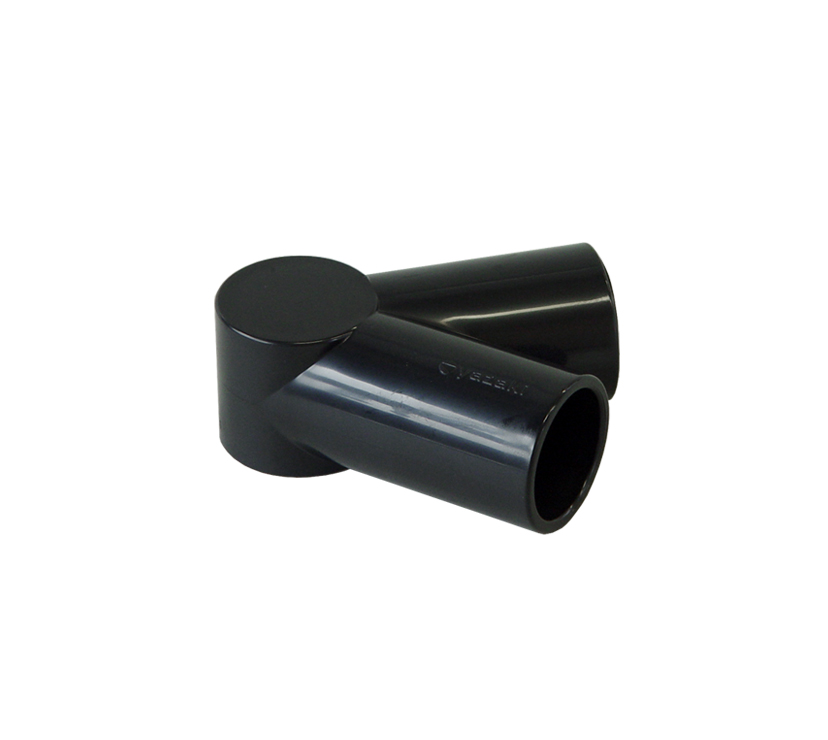

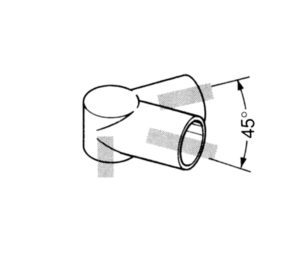

Φ28コーナー
品名
プラスチックジョイント
品番
J-124A
コーナー部分に使用します。
ブラック
品名
プラスチックジョイント
品番
J-124A
コーナー部分に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。

Φ28中間コーナー
品名
プラスチックジョイント
品番
J-124B
1方向通し。中間コーナー部分に使用します。
ブラック
品名
プラスチックジョイント
品番
J-124B
1方向通し。中間コーナー部分に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。
Φ28枠のつなぎ
品名
プラスチックジョイント
品番
J-125A
枠のつなぎに使用します。
ブラック
品名
プラスチックジョイント
品番
J-125A
枠のつなぎに使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。
カラーサンプル
プラスチックジョイント・純正部品
  • アイボリー
  • ブラック
  • ガーデニング
    グリーン
  • グレー
メタルジョイント
  • ブラック
  • シルバー
  • メタリック
    ゴールド
