プラスチックジョイント(Φ42関連部品)

イレクターは矢崎化工株式会社の登録商標です
イレクター専用のサンアロー接着液による接着固定式のジョイントです。掲載部品は全国のイレクター取扱店、またはヤザキショッピングで購入いただけます。 購入方法>
図の見方
【図の見方】
・寸法単位:mm(参考値)
・パイプ差し込み部分基本寸法:外径Φ34mm|内径Φ28mm
・ジョイントの肉厚基本寸法:3mm ※一部を除く
・角度が同一のものや形状がわずかに異なるものは図を併用しているものがあります。
Φ42関連部品

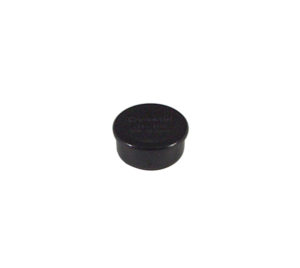

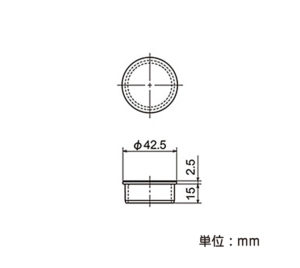

品名
プラスチックジョイント
品番
JL-110
接着不要。パイプインナーキャップに使用します。
ブラック
品名
プラスチックジョイント
品番
JL-110
接着不要。パイプインナーキャップに使用します。
適合パイプ Φ42イレクターパイプ
カラー
数量
取り付け方法を開く

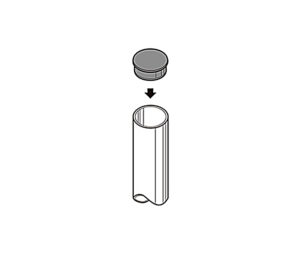

パイプの端面に木ハンマー等で打ち込みます。接着は不要です。
Φ42関連部品

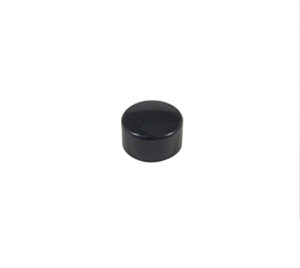

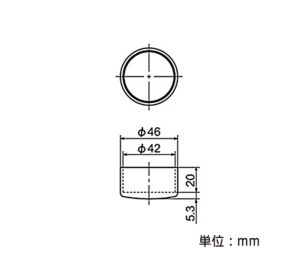

品名
プラスチックジョイント
品番
JL-49
パイプアウターキャップに使用します。
ブラック
品名
プラスチックジョイント
品番
JL-49
パイプアウターキャップに使用します。
適合パイプ Φ42イレクターパイプ
カラー
数量
取り付け方法を開く

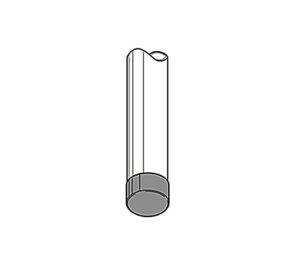

パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。
