プラスチックジョイント(Φ28クロス)

イレクターは矢崎化工株式会社の登録商標です
イレクター専用のサンアロー接着液による接着固定式のジョイントです。掲載部品は全国のイレクター取扱店、またはヤザキショッピングで購入いただけます。 購入方法>
図の見方
【図の見方】
・寸法単位:mm(参考値)
・パイプ差し込み部分基本寸法:外径Φ34mm|内径Φ28mm
・ジョイントの肉厚基本寸法:3mm ※一部を除く
・角度が同一のものや形状がわずかに異なるものは図を併用しているものがあります。

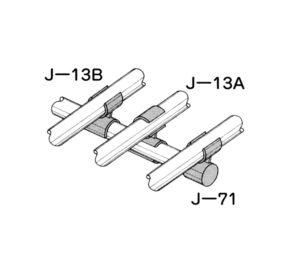

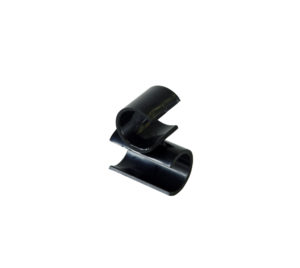

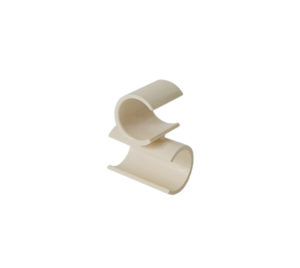

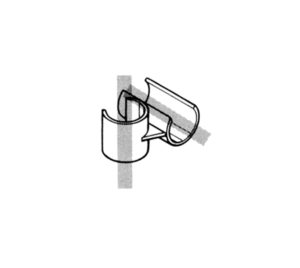

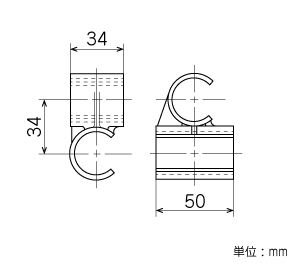

Φ28クロス
品名
プラスチックジョイント
品番

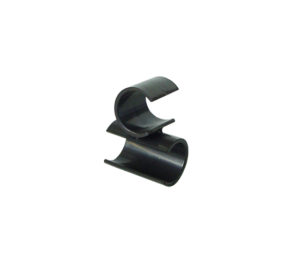

J-13A
クロス部分に使用します。
ブラック
品名
プラスチックジョイント
品番
J-13A
クロス部分に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。

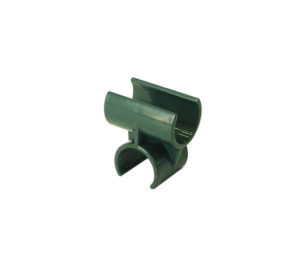

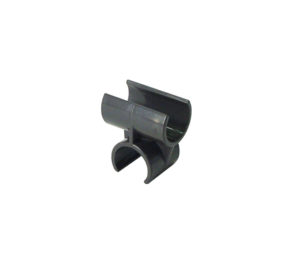

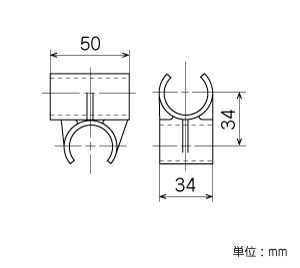

Φ28クロス
品名
プラスチックジョイント
品番

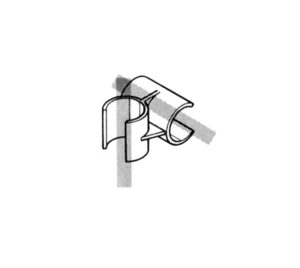

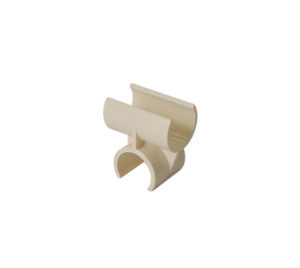

J-13B
クロス部分に使用します。
ブラック
品名
プラスチックジョイント
品番
J-13B
クロス部分に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。

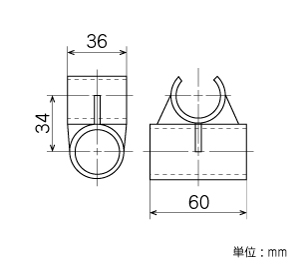

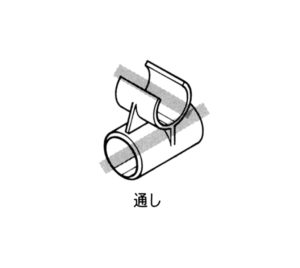

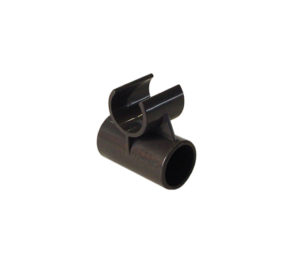

Φ28クロス
品名
プラスチックジョイント
品番

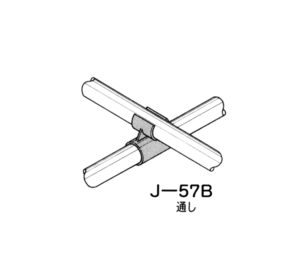

J-57B
通し。クロス部分に使用します。
グレー
品名
プラスチックジョイント
品番
J-57B
通し。クロス部分に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。

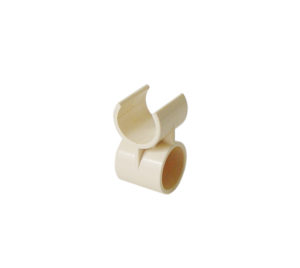

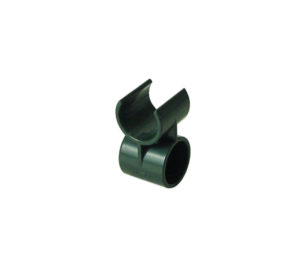

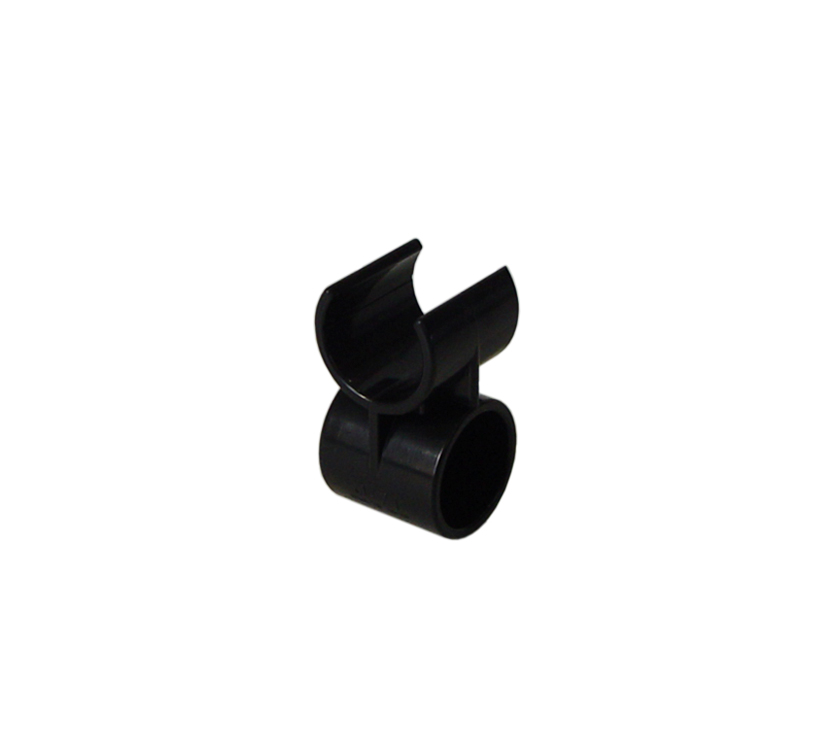

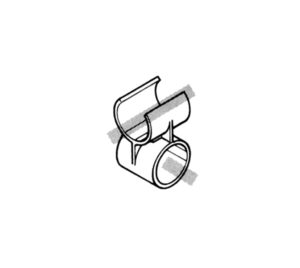

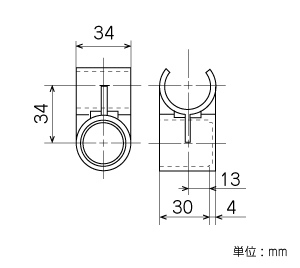

Φ28クロス
品名
プラスチックジョイント
品番

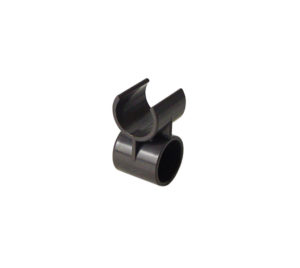

J-71
クロス部分に使用します。
ブラック
品名
プラスチックジョイント
品番
J-71
クロス部分に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。

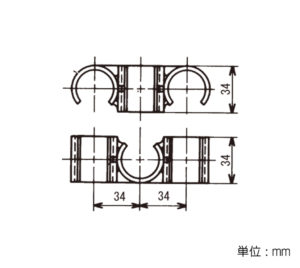

Φ28クロス
品名
プラスチックジョイント
品番

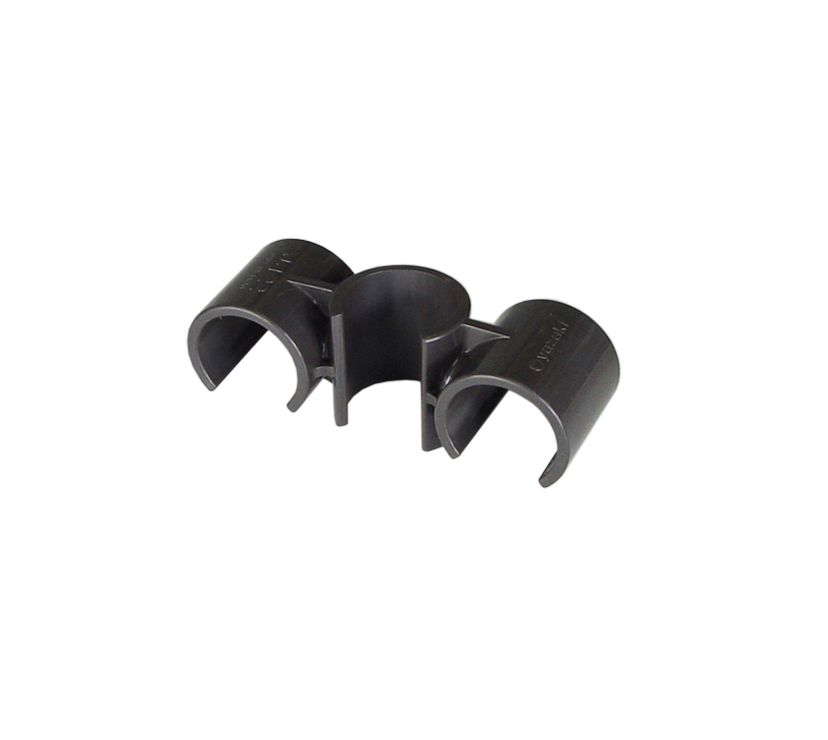

J-122
クロス部分に使用します。
グレー
品名
プラスチックジョイント
品番
J-122
クロス部分に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。

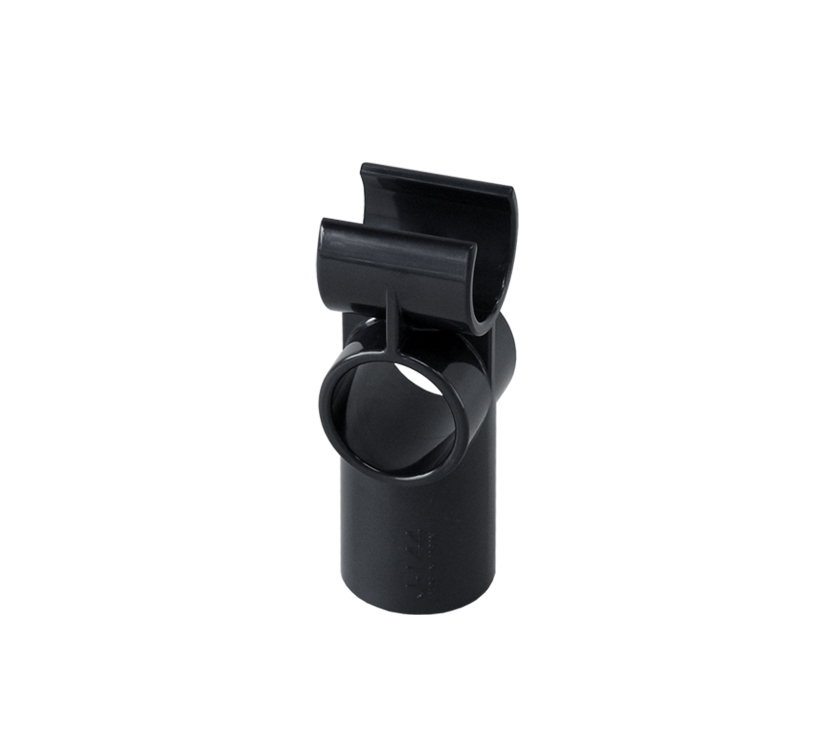

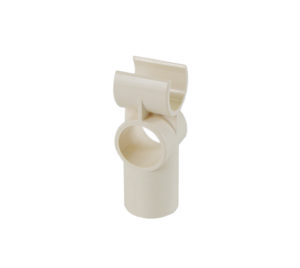

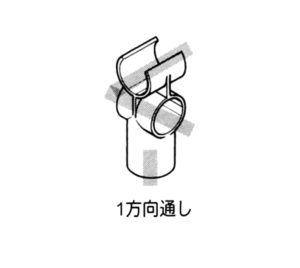

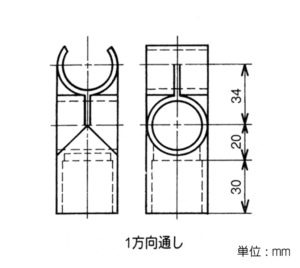

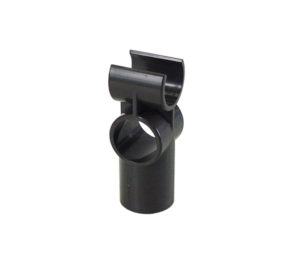

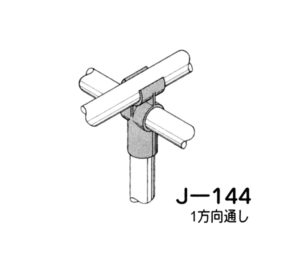

Φ28クロス
品名
プラスチックジョイント
品番
J-144
クロス部分に使用します。
ブラック
品名
プラスチックジョイント
品番
J-144
クロス部分に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。

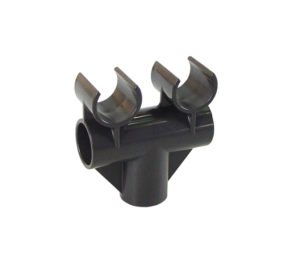

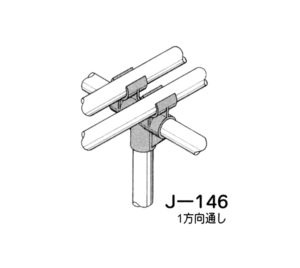

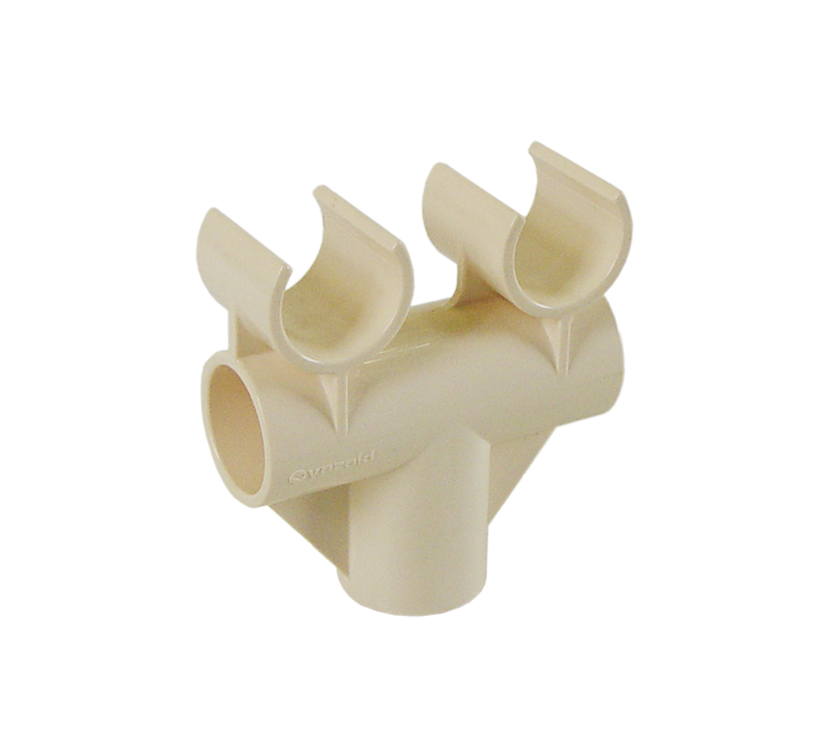

Φ28クロス
品名
プラスチックジョイント
品番

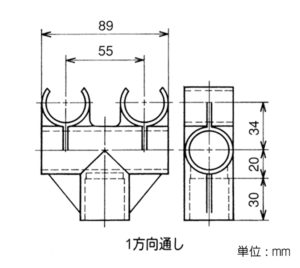

J-146

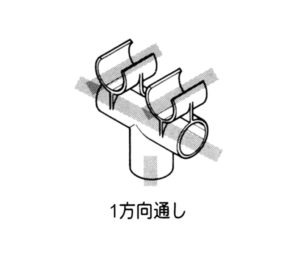

1方向通し。クロス部分に使用します。
アイボリー
品名
プラスチックジョイント
品番
J-146
1方向通し。クロス部分に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。

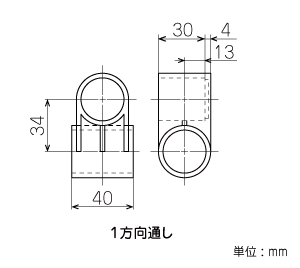

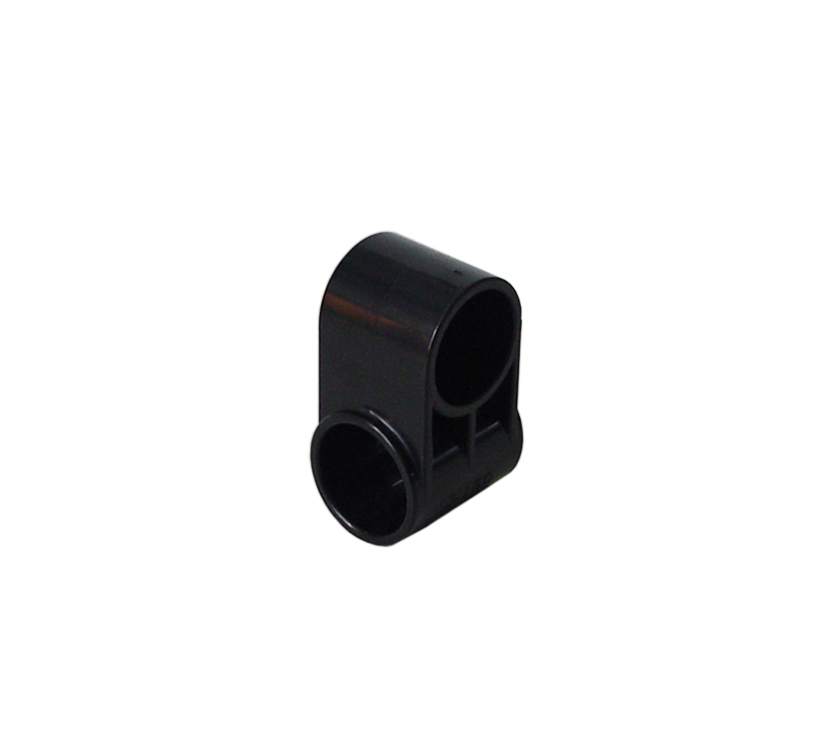

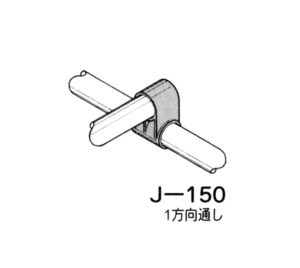

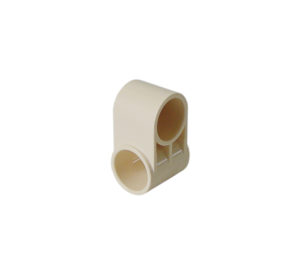

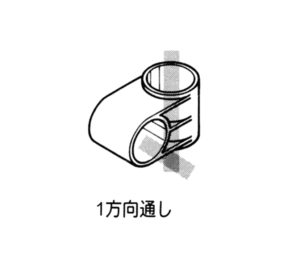

Φ28クロス
品名
プラスチックジョイント
品番
J-150
1方向通し。クロス部分に使用します。
ブラック
品名
プラスチックジョイント
品番
J-150
1方向通し。クロス部分に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。

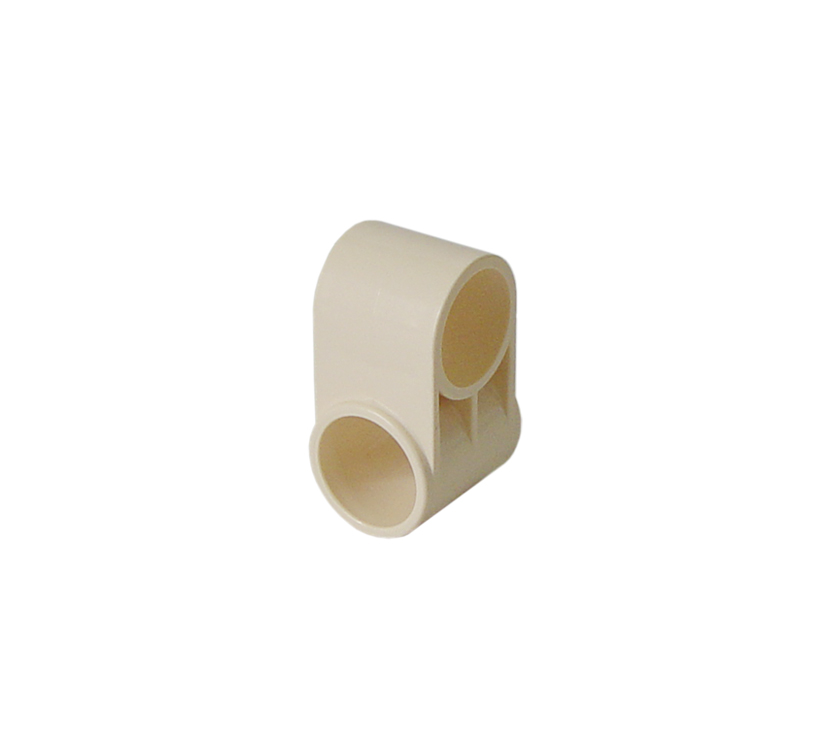

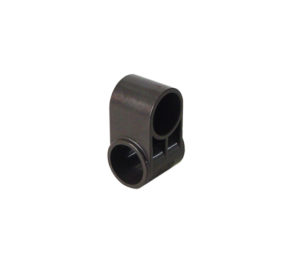

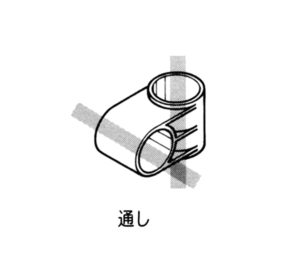

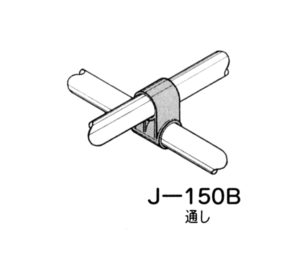

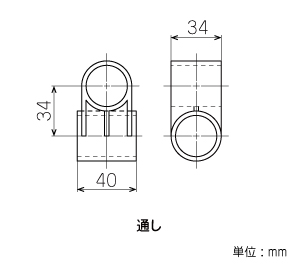

Φ28クロス
品名
プラスチックジョイント
品番
J-150B
通し。クロス部分に使用します。
アイボリー
品名
プラスチックジョイント
品番
J-150B
通し。クロス部分に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。
1/1
1
カラーサンプル
プラスチックジョイント・純正部品
  • アイボリー
  • ブラック
  • ガーデニング
    グリーン
  • グレー
メタルジョイント
  • ブラック
  • シルバー
  • メタリック
    ゴールド
