”通しタイプ”にすることができるプラスチックジョイント②【J-103】

前回ご紹介した「J-117R・L」と同じように、イレクターパイプをさし込んだ時にイレクターパイプが止まる底面部分を金属ハンマーで叩いて打ち抜いて”通しタイプ”にすることができる、もう1つのジョイント「J-103」をご存知ですか?
今回は、「J-103」の説明と「J-103」を”通しタイプ”にする手順をご紹介いたします。

イレクターについて
「J-103」ってなに?

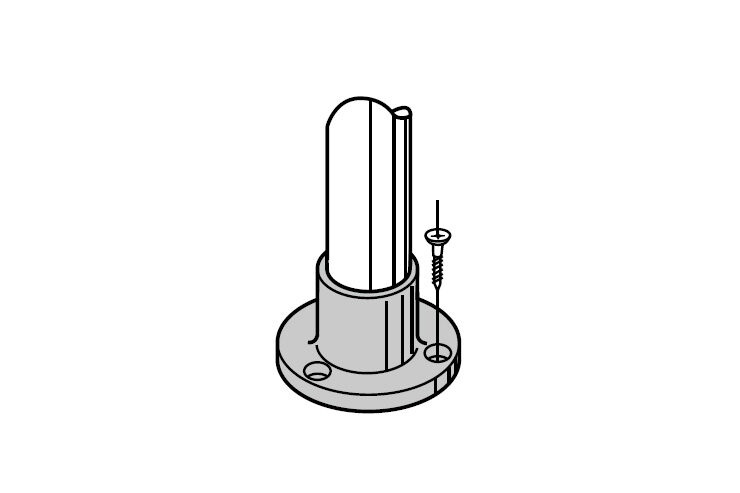

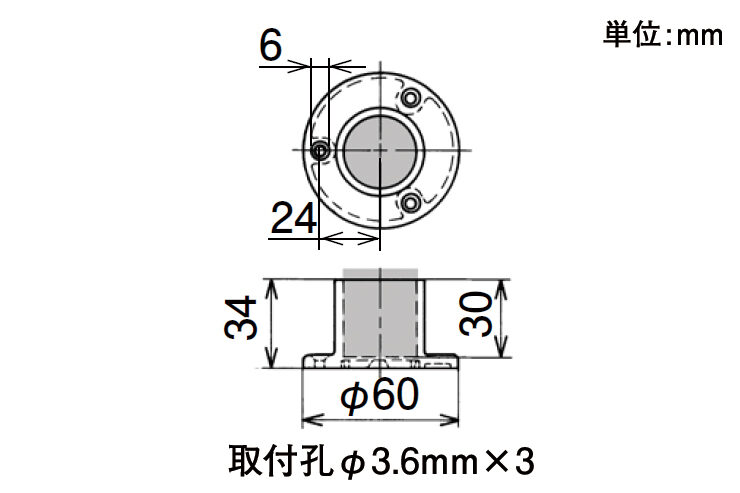

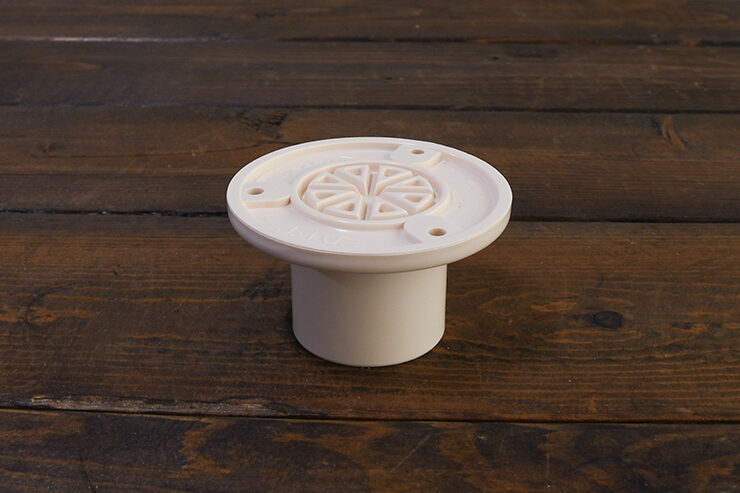

「J-103」は、イレクターパイプにさし込んで接着して、ネジで板に固定して使うプラスチックジョイントです。

  • このジョイント、どこかで見たことあるような…Diy-Lifeに載ってた…?
  • おっ、よく覚えていたね。
    そうだよ、スペシャルコンテンツの「フェミニンダイニングキッチン」で使っているよ。

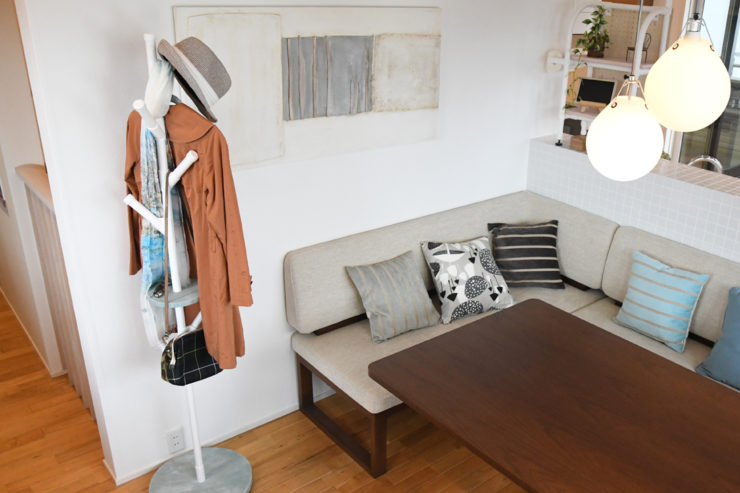

[参考作品] スペシャルコンテンツ「フェミニンダイニングキッチン」

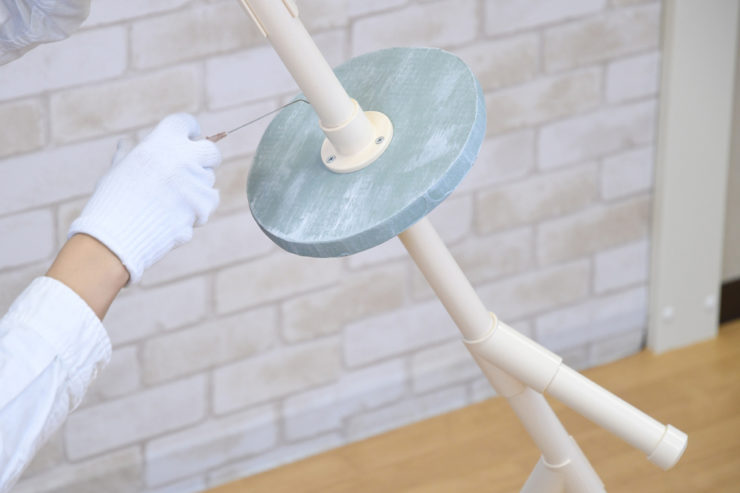

スペシャルコンテンツ「フェミニンダイニングキッチン」の「公式DIYレシピ No.010020 ポールスタンド」でJ-103を打ち抜いて小物置き台の取り付けに使用しています。

「打ち抜く」ってどういうこと?

さし込んだ時にイレクターパイプが止まる底面部分を金属ハンマーで叩いて打ち抜くことで、パイプさし込み部分が貫通して”通しタイプ”になります。中間に接着して取り付けることができるので、作れるものの幅が広がります。

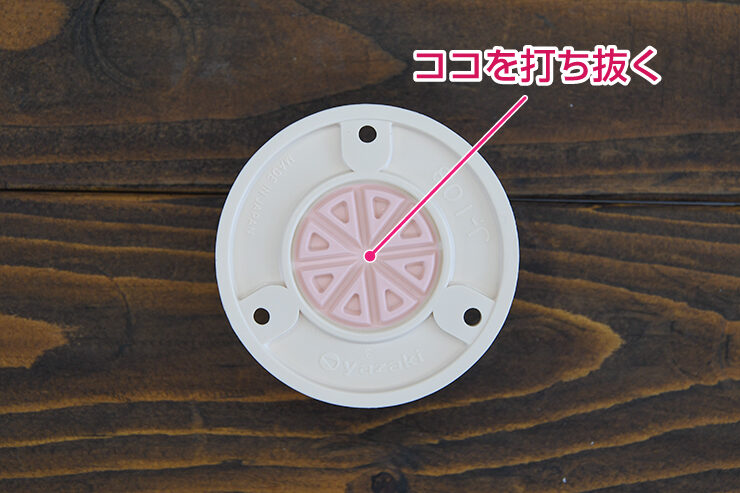

円状に溝のある底面部分を金属ハンマーで打ち抜きます。

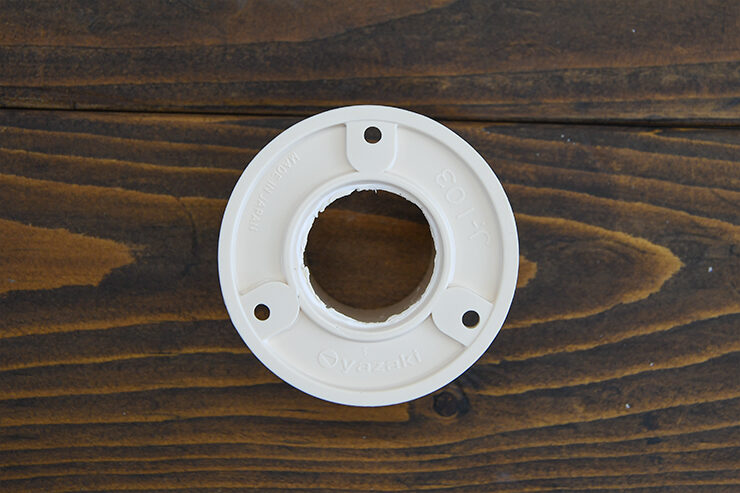

打ち抜くと貫通した”通しタイプ”のジョイントになります。
実際に打ち抜いてみましょう
1.J-103の打ち抜く面を上にしてテーブルに置く

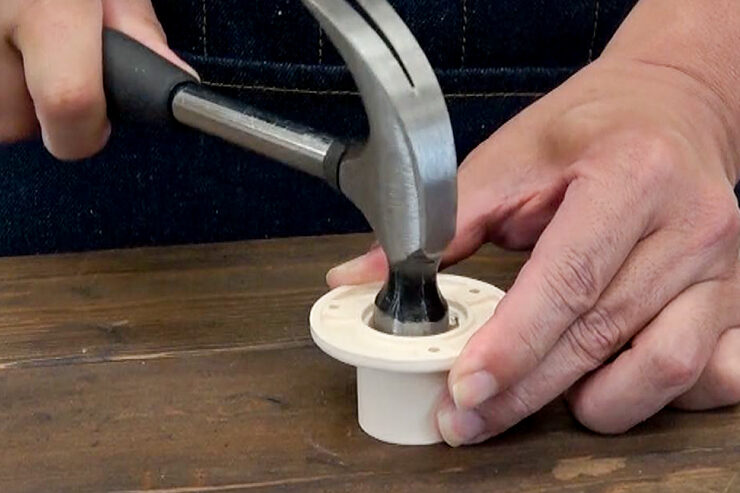

2.金属ハンマーで叩く

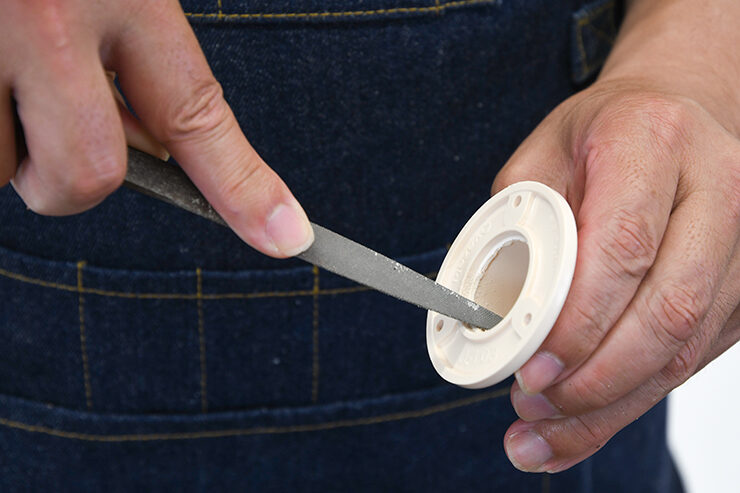

3.打ち抜いた箇所にヤスリをかける
打ち抜いた部分はヤスリで滑らかに仕上げます。

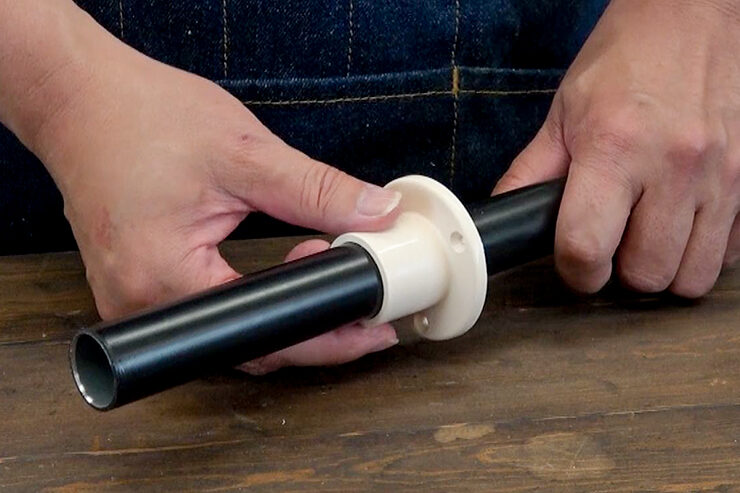

4.イレクターパイプをさし込む
イレクターパイプがスムーズに通れば完了です。
  • 前回の「J-117R・L」と同じで、ハンマーで簡単に打ち抜けて”通しタイプ”のジョイントになるんだね!
  • 2回に分けて紹介した、「J-117R・L」と「J-103」の打ち抜きは覚えておくとイレクターDIYの幅が広がるよ。
