メタルジョイント(Φ32メタルジョイント)

イレクターは矢崎化工株式会社の登録商標です
ボルトナットで締め付けて固定するジョイントです。組み立てた後に分解することも可能です。掲載部品は全国のイレクター取扱店、またはヤザキショッピングで購入いただけます。 購入方法>
図の見方
【図の見方】
・寸法単位:mm(参考値)
・パイプ差し込み部分基本寸法:外径Φ33mm|内径Φ28mm
・ジョイントの肉厚基本寸法:2.5mm ※一部を除く

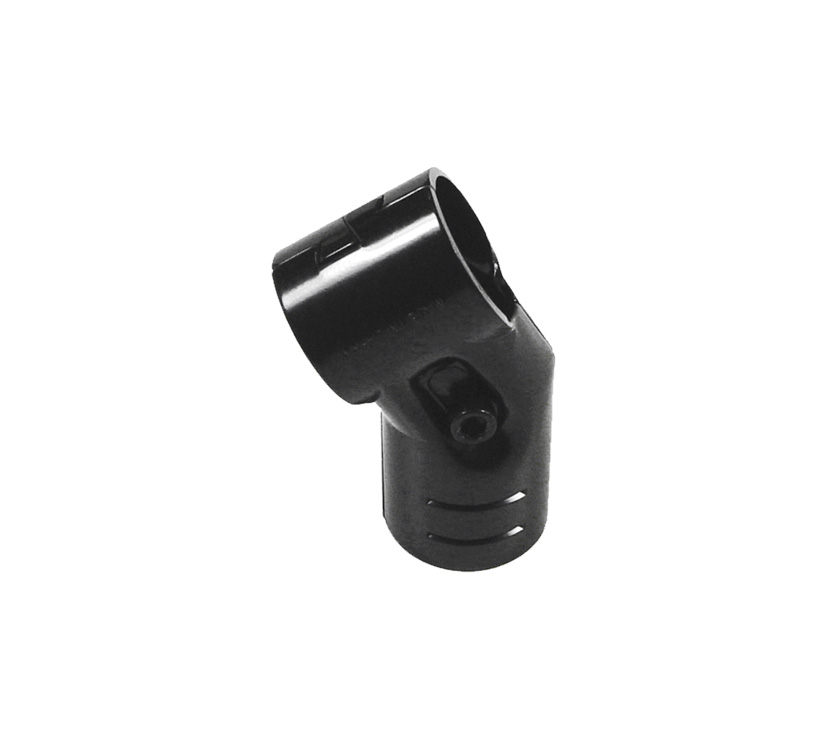

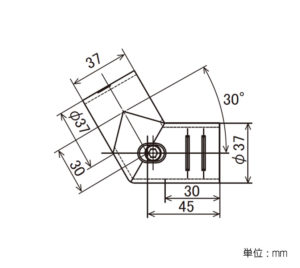

Φ32メタルジョイント
品名
メタルジョイント
品番
SJ-10
組立・分解ができるメタルジョイントです。
ブラック
品名
メタルジョイント
品番
SJ-10
組立・分解ができるメタルジョイントです。
適合パイプ Φ32イレクターパイプ
カラー
数量

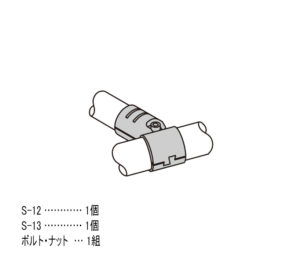

取り付け方法を開く
錆防止にキャップ(JB-110)のご使用をおすすめします。
パイプ端面にJB-110を差し込みます。
ツメ部分を噛み合わせ、メタルレンチ(EK-10)を使い、ボルトナットを締め付けます。ツメが噛み合っていないとしっかり固定できません。

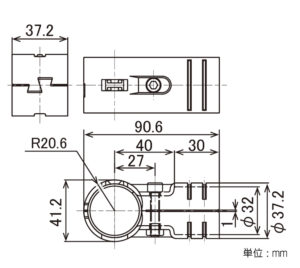

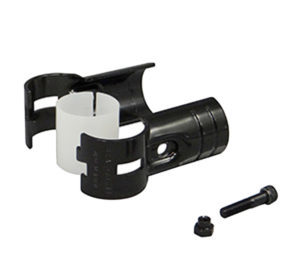

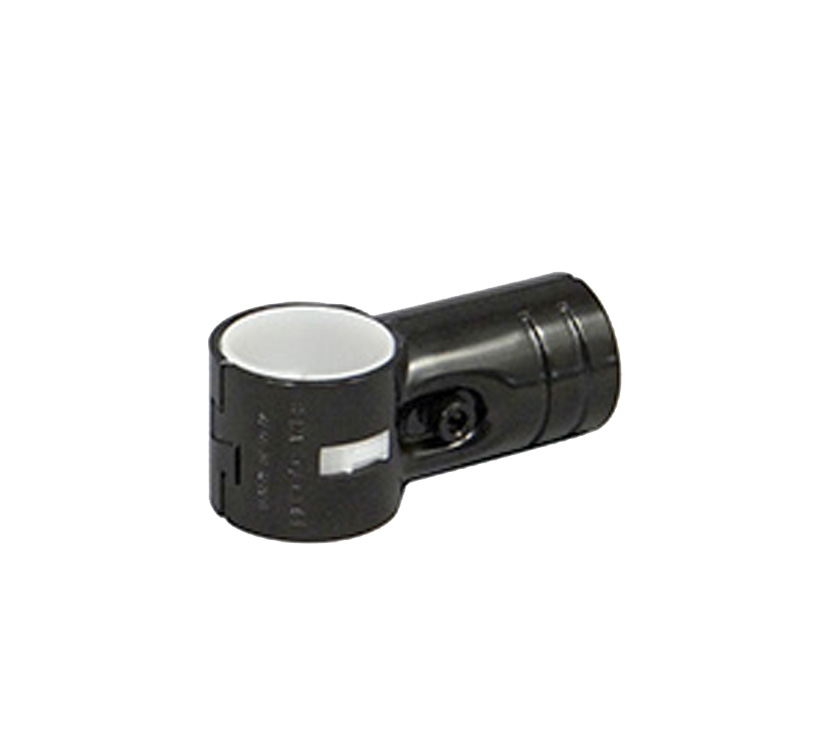

Φ32メタルジョイント
品名
メタルジョイント
品番
SJ-10A

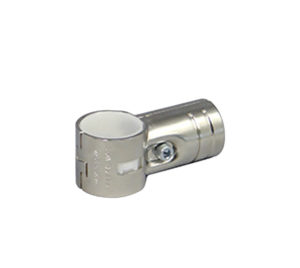

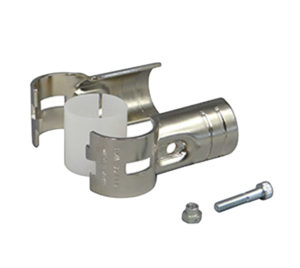

組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
SJ-10A
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ32イレクターパイプ
カラー
数量
取り付け方法を開く
ヒンジジョイントです。
錆防止にキャップ(JB-110)のご使用をおすすめします。
パイプ端面にJB-110を差し込みます。
ツメ部分を噛み合わせ、メタルレンチ(EK-10)を使い、ボルトナットを締め付けます。噛み合っていないとしっかり固定できません。

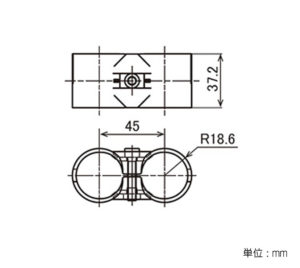

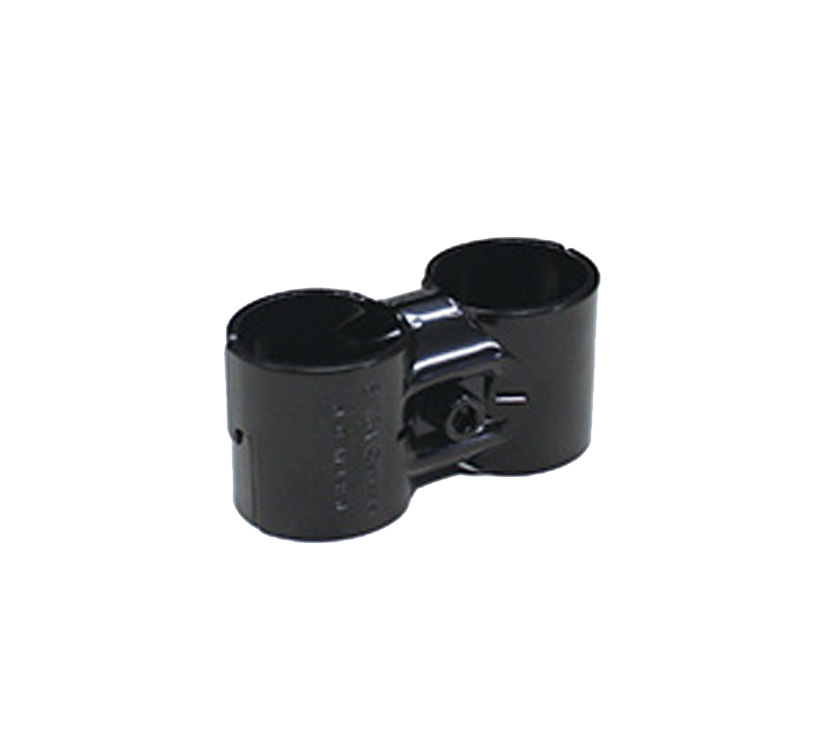

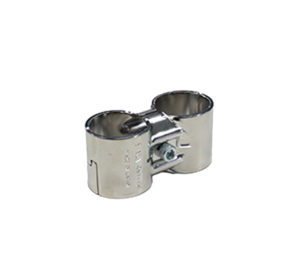

Φ32メタルジョイント
品名
メタルジョイント
品番
SJ-11A
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
SJ-11A
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ32イレクターパイプ
カラー
数量
取り付け方法を開く
ツメ部分を噛み合わせ、メタルレンチ(EK-10)を使い、ボルトナットを締め付けます。ツメが噛み合っていないとしっかり固定できません。

2/2 1
2
カラーサンプル
プラスチックジョイント・純正部品
  • アイボリー
  • ブラック
  • ガーデニング
    グリーン
  • グレー
メタルジョイント
  • ブラック
  • シルバー
  • メタリック
    ゴールド
