メタルジョイント（Φ32メタルジョイント）

イレクターは矢崎化工株式会社の登録商標です
ボルトナットで締め付けて固定するジョイントです。組み立てた後に分解することも可能です。掲載部品は全国のイレクター取扱店、またはヤザキショッピングで購入いただけます。 購入方法＞
ジョイントの選び方＞
図の見方
【図の見方】
・寸法単位：mm（参考値）
・パイプ差し込み部分基本寸法：外径Φ33mm｜内径Φ28mm
・ジョイントの肉厚基本寸法：2.5mm　※一部を除く
種類から探す
全てのメタルジョイント
Φ28メタルジョイント Φ32メタルジョイント Φ42メタルジョイント Φ32⇔Φ28異径メタル Φ42⇔Φ28異径メタル

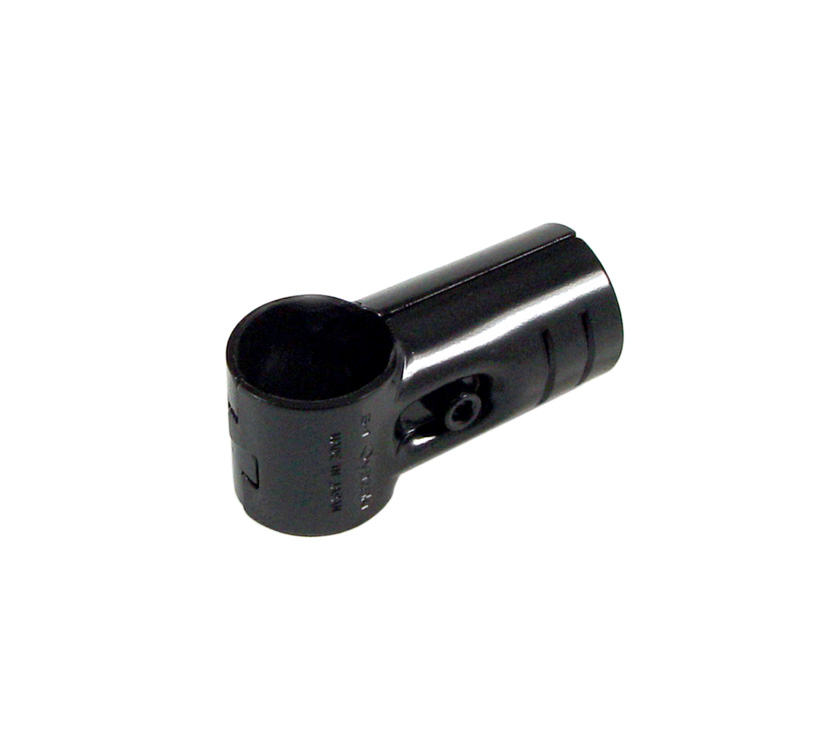

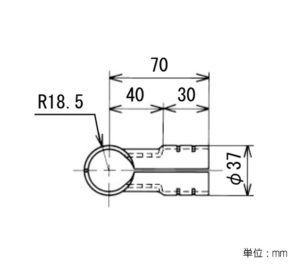

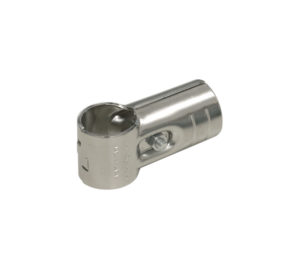

Φ32メタルジョイント
品名
メタルジョイント
品番
SJ-1
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
SJ-1
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ32イレクターパイプ
カラー
数量
取り付け方法を開く
錆防止にキャップ（JB-110）のご使用をおすすめします。
パイプ端面にJB-110を差し込みます。

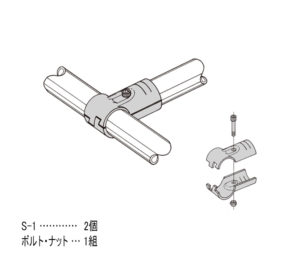

ツメ部分を噛み合わせ、メタルレンチ（EK-10)を使い、ボルトナットを締め付けます。ツメが噛み合っていないとしっかり固定できません。

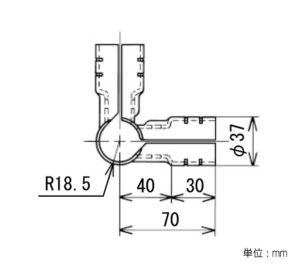

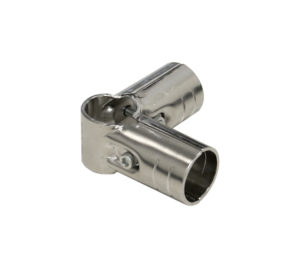

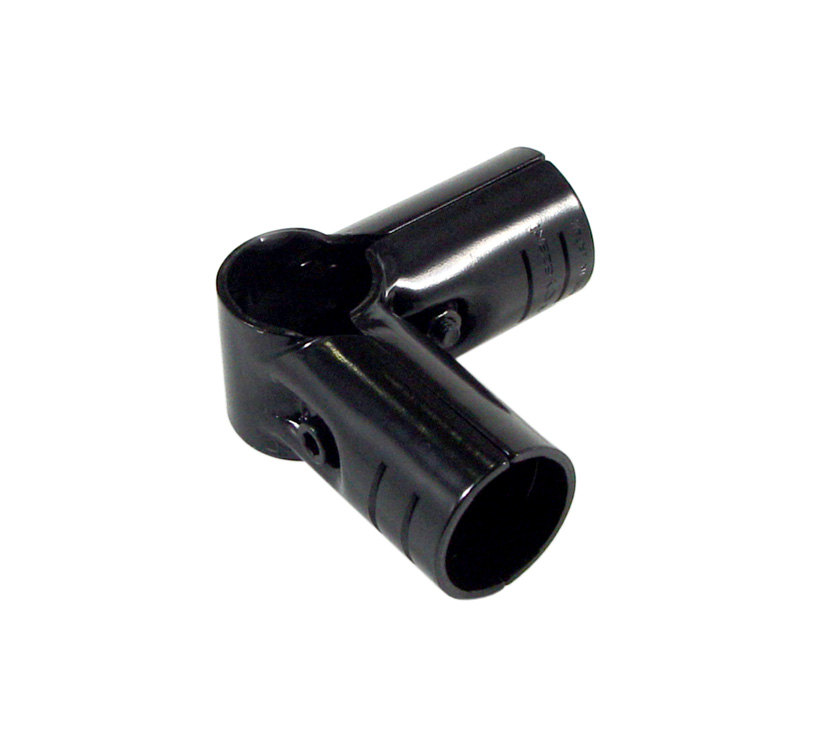

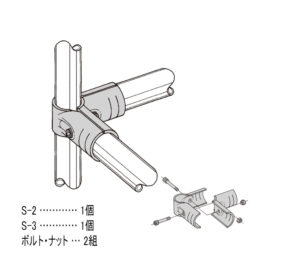

Φ32メタルジョイント
品名
メタルジョイント
品番
SJ-2
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
SJ-2
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ32イレクターパイプ
カラー
数量
取り付け方法を開く
錆防止にキャップ（JB-110）のご使用をおすすめします。
パイプ端面にJB-110を差し込みます。
ツメ部分を噛み合わせ、メタルレンチ（EK-10)を使い、ボルトナットを締め付けます。ツメが噛み合っていないとしっかり固定できません。

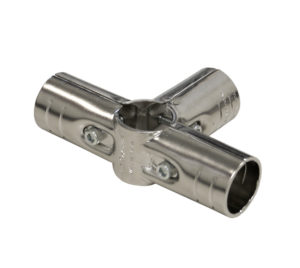

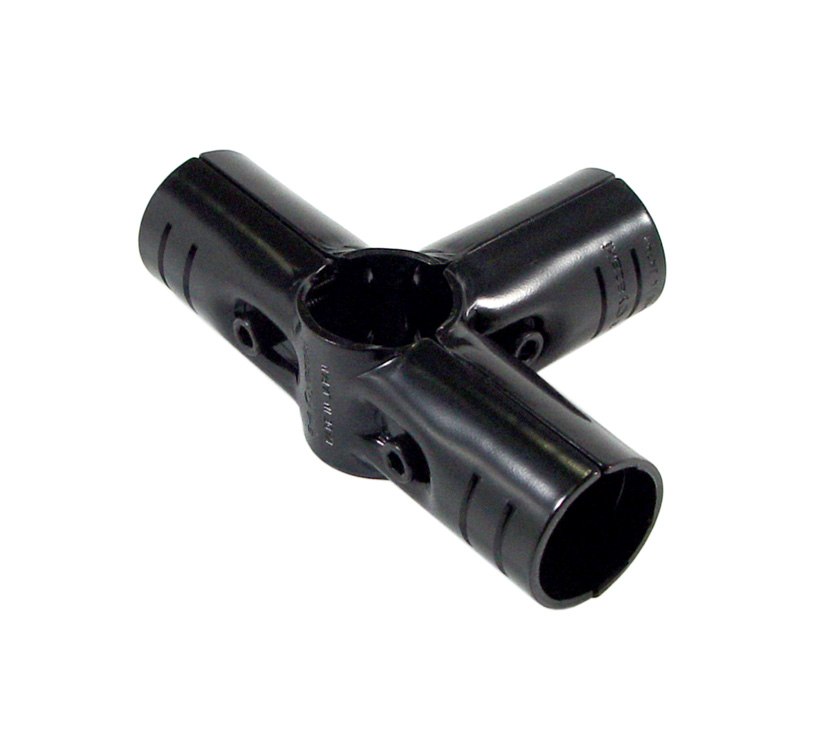

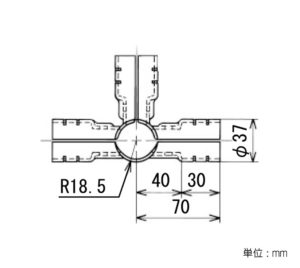

Φ32メタルジョイント
品名
メタルジョイント
品番
SJ-3
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
SJ-3
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ32イレクターパイプ
カラー
数量
取り付け方法を開く
錆防止にキャップ（JB-110）のご使用をおすすめします。
パイプ端面にJB-110を差し込みます。
ツメ部分を噛み合わせ、メタルレンチ（EK-10)を使い、ボルトナットを締め付けます。ツメが噛み合っていないとしっかり固定できません。

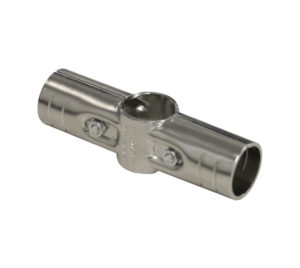

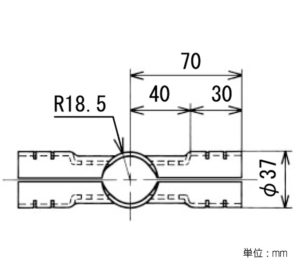

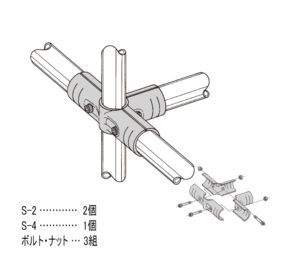

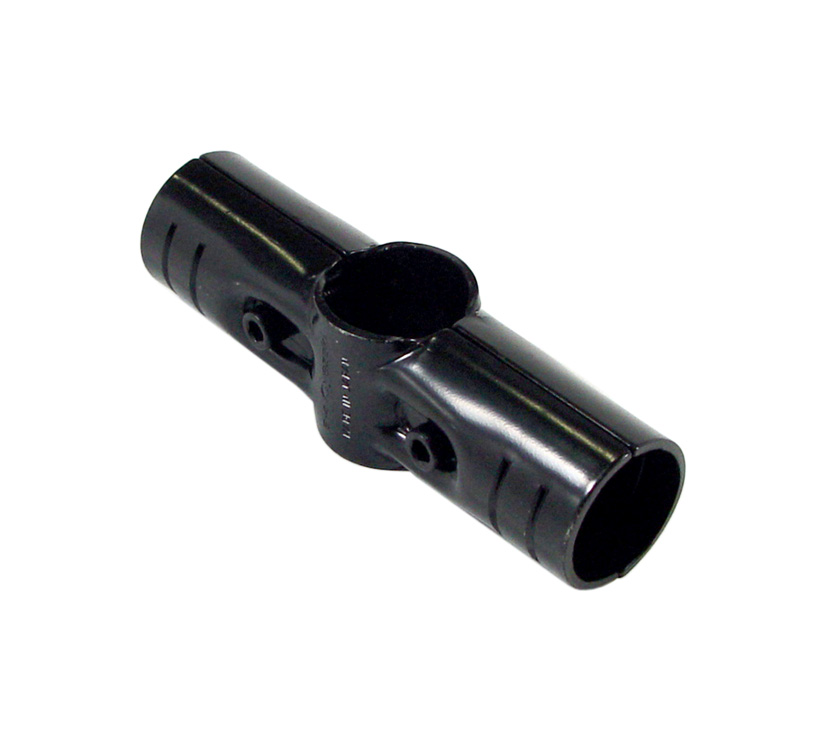

Φ32メタルジョイント
品名
メタルジョイント
品番
SJ-4
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
SJ-4
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ32イレクターパイプ
カラー
数量
取り付け方法を開く
錆防止にキャップ（JB-110）のご使用をおすすめします。
パイプ端面にJB-110を差し込みます。

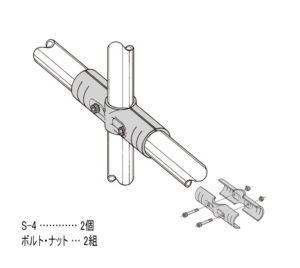

ツメ部分を噛み合わせ、メタルレンチ（EK-10)を使い、ボルトナットを締め付けます。ツメが噛み合っていないとしっかり固定できません。

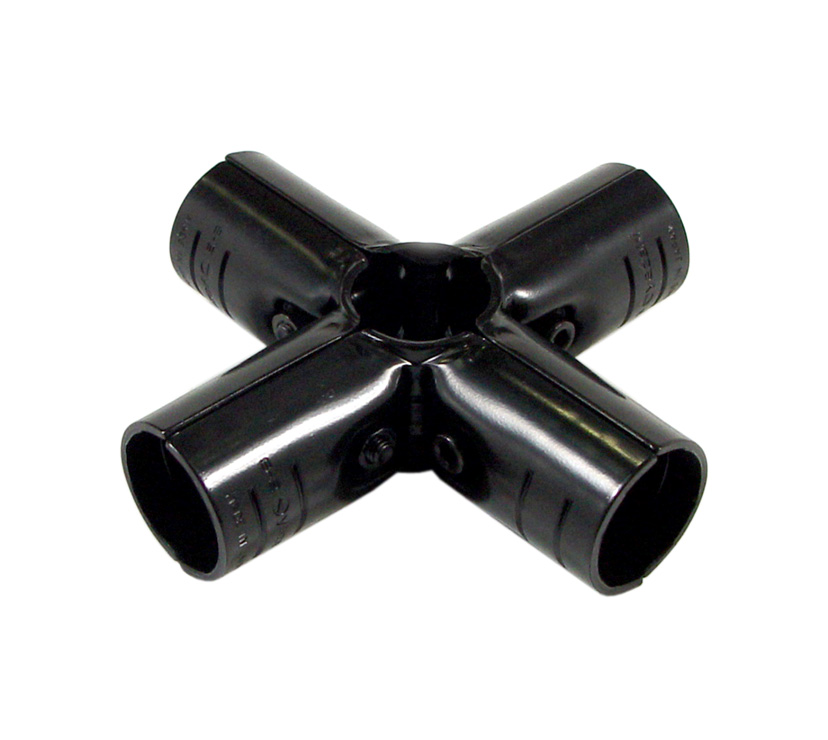

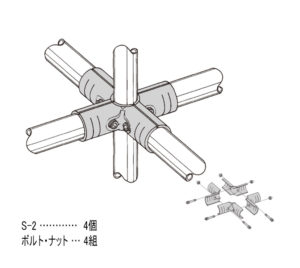

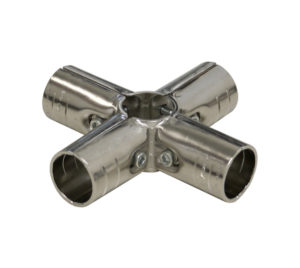

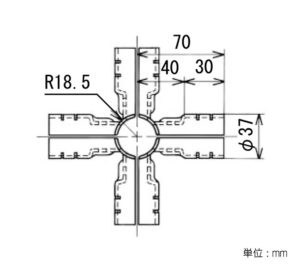

Φ32メタルジョイント
品名
メタルジョイント
品番
SJ-5
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
SJ-5
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ32イレクターパイプ
カラー
数量
取り付け方法を開く
錆防止にキャップ（JB-110）のご使用をおすすめします。
パイプ端面にJB-110を差し込みます。
ツメ部分を噛み合わせ、メタルレンチ（EK-10)を使い、ボルトナットを締め付けます。ツメが噛み合っていないとしっかり固定できません。

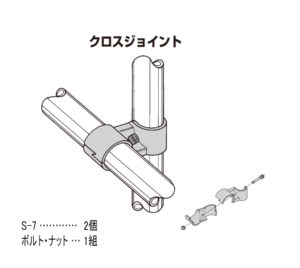

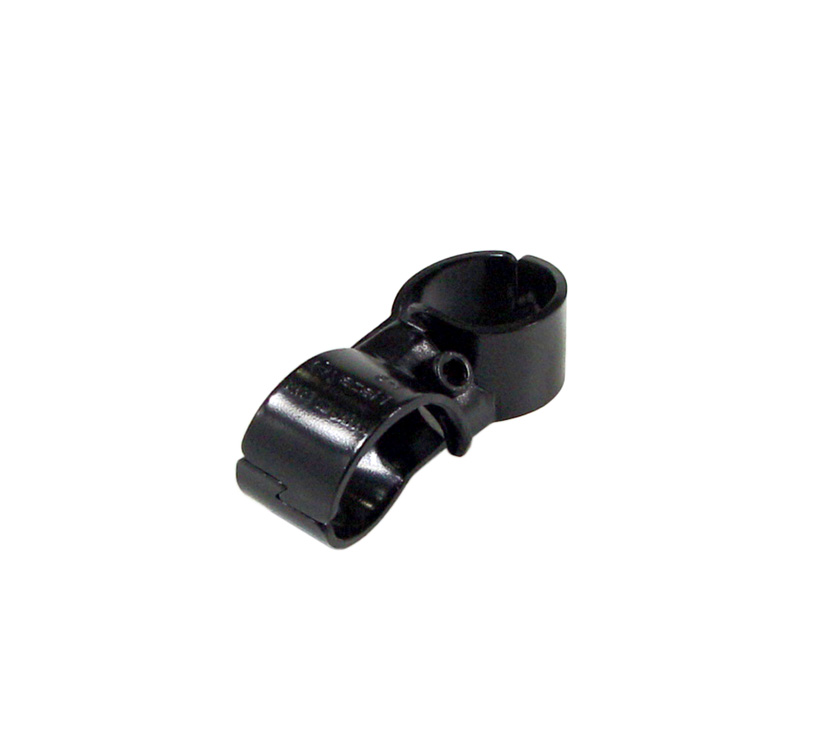

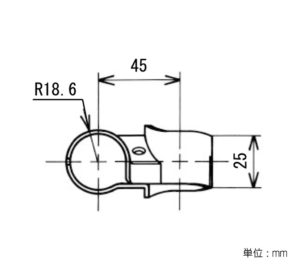

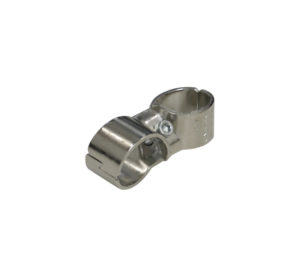

Φ32メタルジョイント
品名
メタルジョイント
品番
SJ-6
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
SJ-6
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ32イレクターパイプ
カラー
数量
取り付け方法を開く
ツメ部分を噛み合わせ、メタルレンチ（EK-10)を使い、ボルトナットを締め付けます。ツメが噛み合っていないとしっかり固定できません。

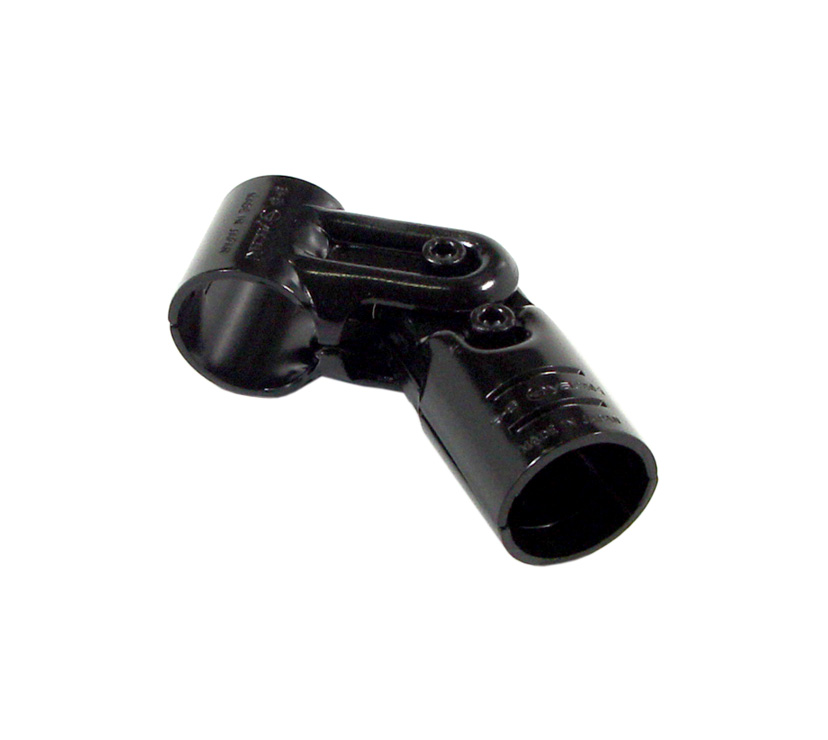

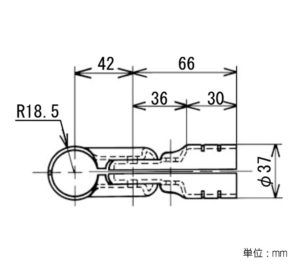

Φ32メタルジョイント
品名
メタルジョイント
品番
SJ-7
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
SJ-7
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ32イレクターパイプ
カラー
数量
取り付け方法を開く

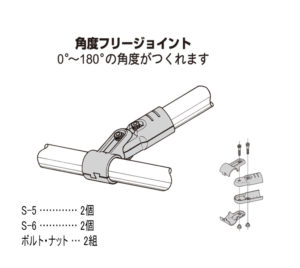

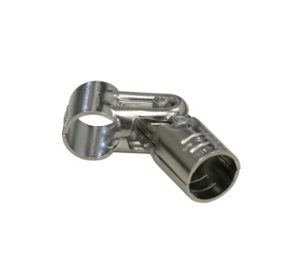

角度自在ジョイントです。
錆防止にキャップ（JB-110）のご使用をおすすめします。
パイプ端面にJB-110を差し込みます。
ツメ部分を噛み合わせ、メタルレンチ（EK-10)を使い、ボルトナットを締め付けます。ツメが噛み合っていないとしっかり固定できません。

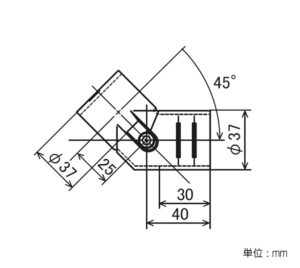

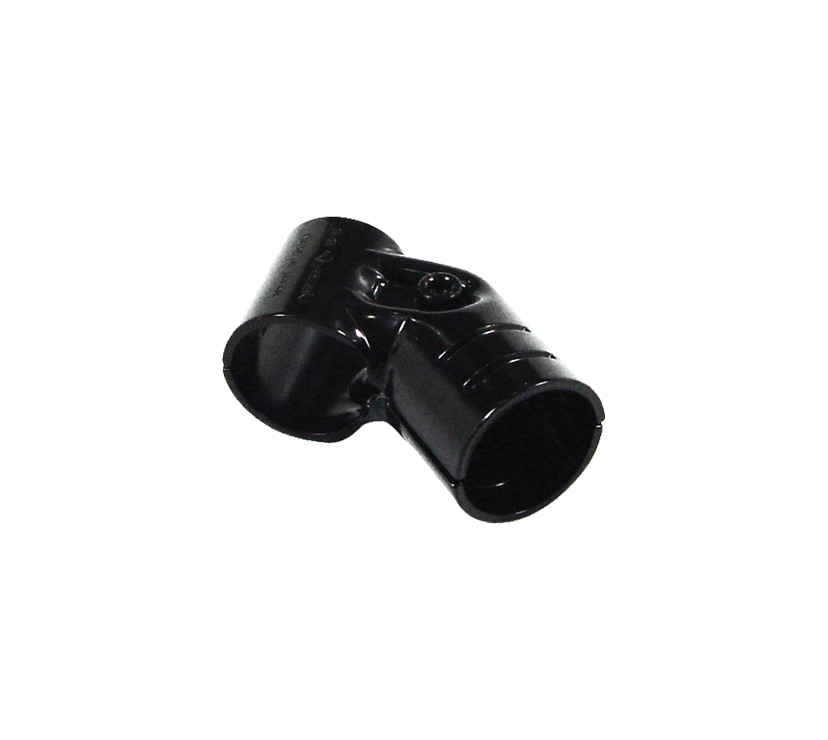

Φ32メタルジョイント
品名
メタルジョイント
品番
SJ-8
組立・分解ができるメタルジョイントです。
ブラック
品名
メタルジョイント
品番
SJ-8
組立・分解ができるメタルジョイントです。
適合パイプ Φ32イレクターパイプ
カラー
数量
取り付け方法を開く
錆防止にキャップ（JB-110）のご使用をおすすめします。
パイプ端面にJB-110を差し込みます。

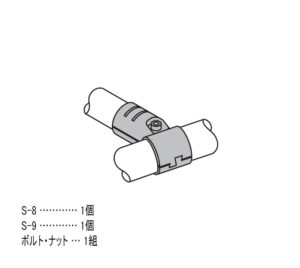

ツメ部分を噛み合わせ、メタルレンチ（EK-10)を使い、ボルトナットを締め付けます。ツメが噛み合っていないとしっかり固定できません。

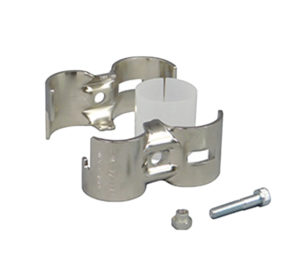

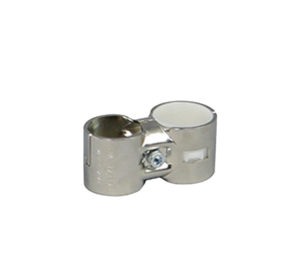

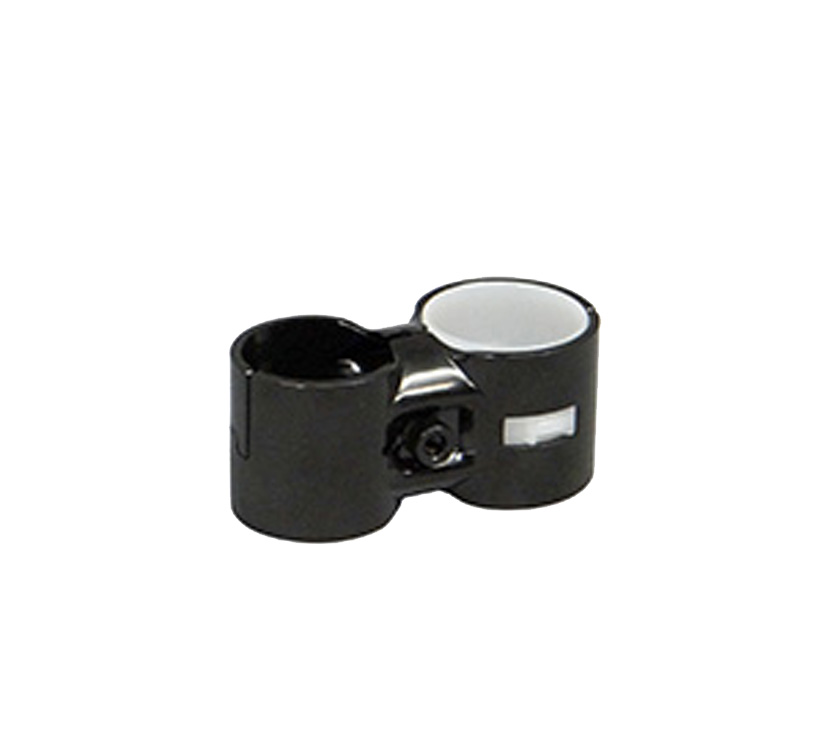

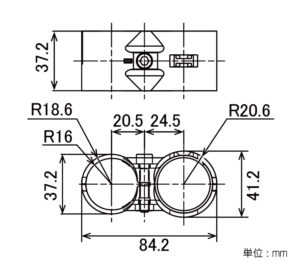

Φ32メタルジョイント
品名
メタルジョイント
品番
SJ-8A
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
SJ-8A
組立・分解ができるメタルジョイントです。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ32イレクターパイプ
カラー
数量
取り付け方法を開く

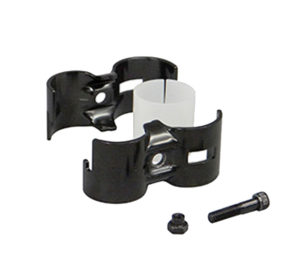

ヒンジジョイントです。スリーブJB-140（グレー色）だけを接着固定します。
ツメ部分を噛み合わせ、メタルレンチ（EK-10)を使い、ボルトナットを締め付けます。ツメが噛み合っていないとしっかり固定できません。

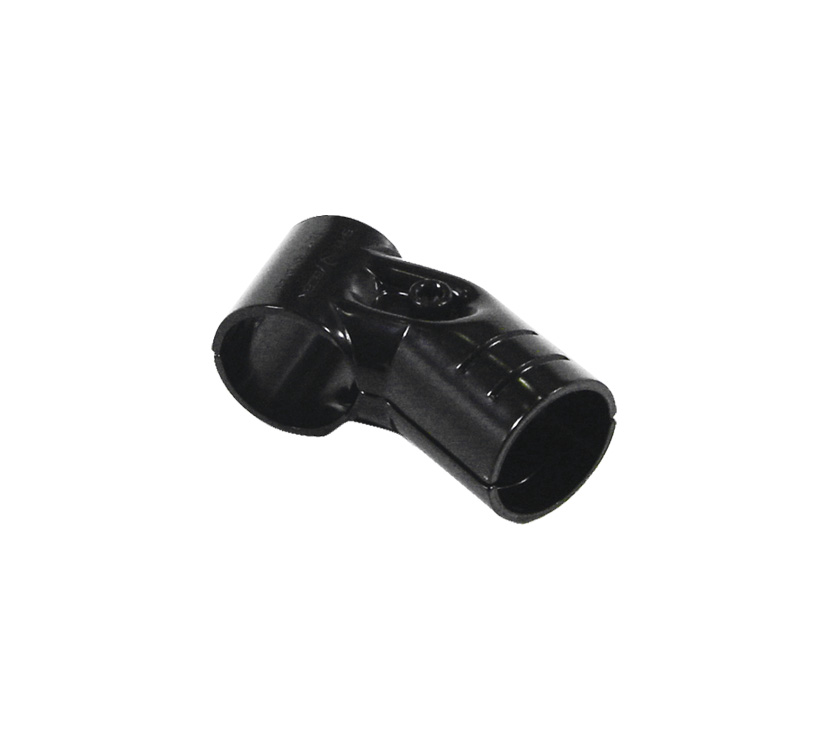

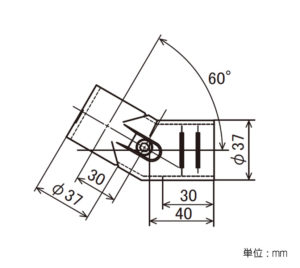

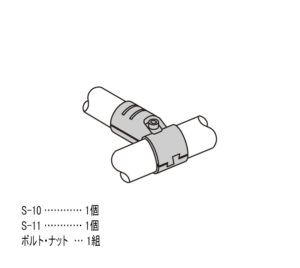

Φ32メタルジョイント
品名
メタルジョイント
品番
SJ-9
組立・分解ができるメタルジョイントです。
ブラック
品名
メタルジョイント
品番
SJ-9
組立・分解ができるメタルジョイントです。
適合パイプ Φ32イレクターパイプ
カラー
数量
取り付け方法を開く
錆防止にキャップ（JB-110）のご使用をおすすめします。
パイプ端面にJB-110を差し込みます。
ツメ部分を噛み合わせ、メタルレンチ（EK-10)を使い、ボルトナットを締め付けます。ツメが噛み合っていないとしっかり固定できません。
