メタルジョイント(Φ42⇔Φ28異径メタル)

イレクターは矢崎化工株式会社の登録商標です
ボルトナットで締め付けて固定するジョイントです。組み立てた後に分解することも可能です。掲載部品は全国のイレクター取扱店、またはヤザキショッピングで購入いただけます。 購入方法>

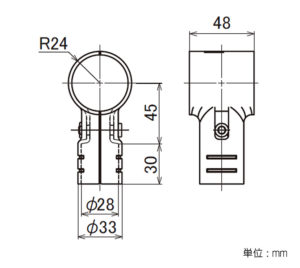

図の見方
【図の見方】
・寸法単位:mm(参考値)
・パイプ差し込み部分基本寸法:外径Φ33mm|内径Φ28mm
・ジョイントの肉厚基本寸法:2.5mm ※一部を除く

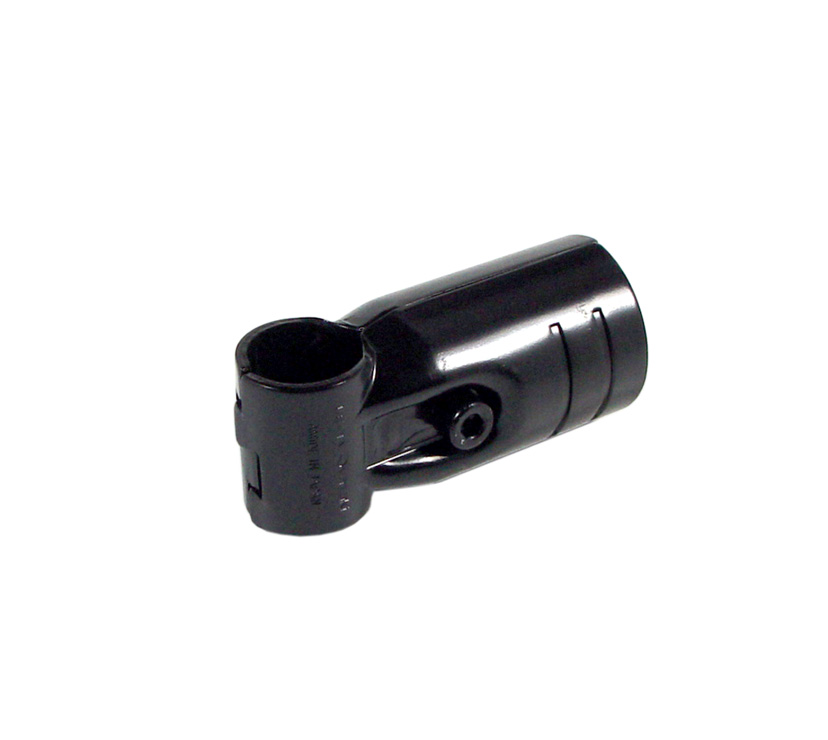

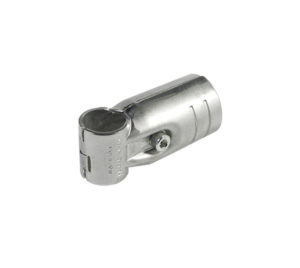

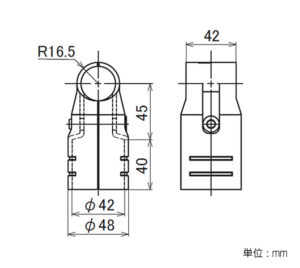

Φ42⇔Φ28異径メタル
品名
メタルジョイント
品番
LEJ-1A
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
LEJ-1A
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ42・Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
錆防止にインナーキャップのご使用をおすすめします。
パイプ端面にインナーキャップを差し込みます。
ツメ部分を噛み合わせ、メタルレンチを使い、ボルトナットを締め付けます。噛み合っていないとしっかり固定できません。

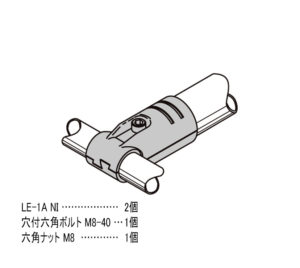

「LEJ-1A」の取付方法です。

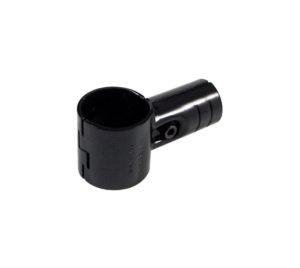

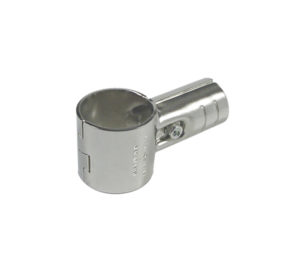

Φ42⇔Φ28異径メタル
品名
メタルジョイント
品番
LEJ-1B
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
LEJ-1B
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ42・Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
錆防止にインナーキャップのご使用をおすすめします。
パイプ端面にインナーキャップを差し込みます。
ツメ部分を噛み合わせ、メタルレンチを使い、ボルトナットを締め付けます。噛み合っていないとしっかり固定できません。

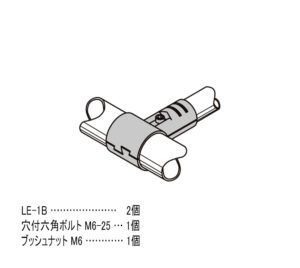

「LEJ-1B」の取付方法です。

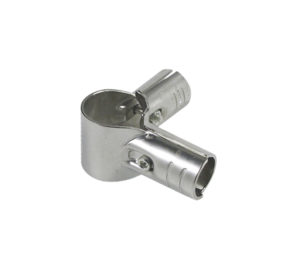

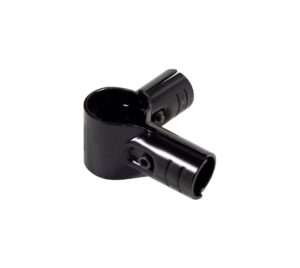

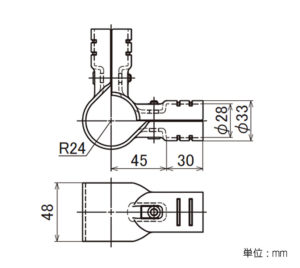

Φ42⇔Φ28異径メタル
品名
メタルジョイント
品番
LEJ-2B
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
LEJ-2B
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ42・Φ28イレクターパイプ
カラー
数量

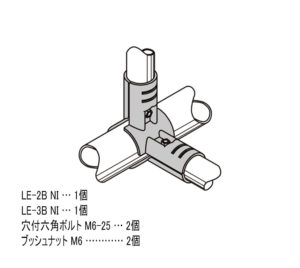

取り付け方法を開く
錆防止にインナーキャップのご使用をおすすめします。
パイプ端面にインナーキャップを差し込みます。
ツメ部分を噛み合わせ、メタルレンチを使い、ボルトナットを締め付けます。噛み合っていないとしっかり固定できません。

「LEJ-2B」の取付方法です。

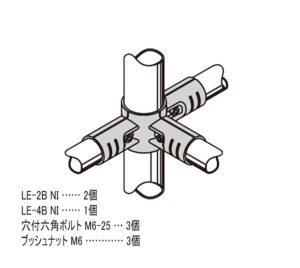

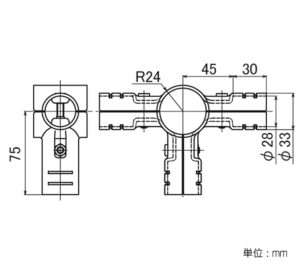

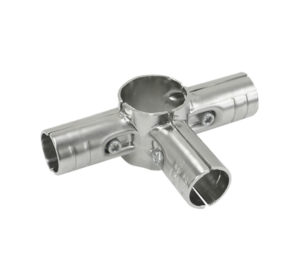

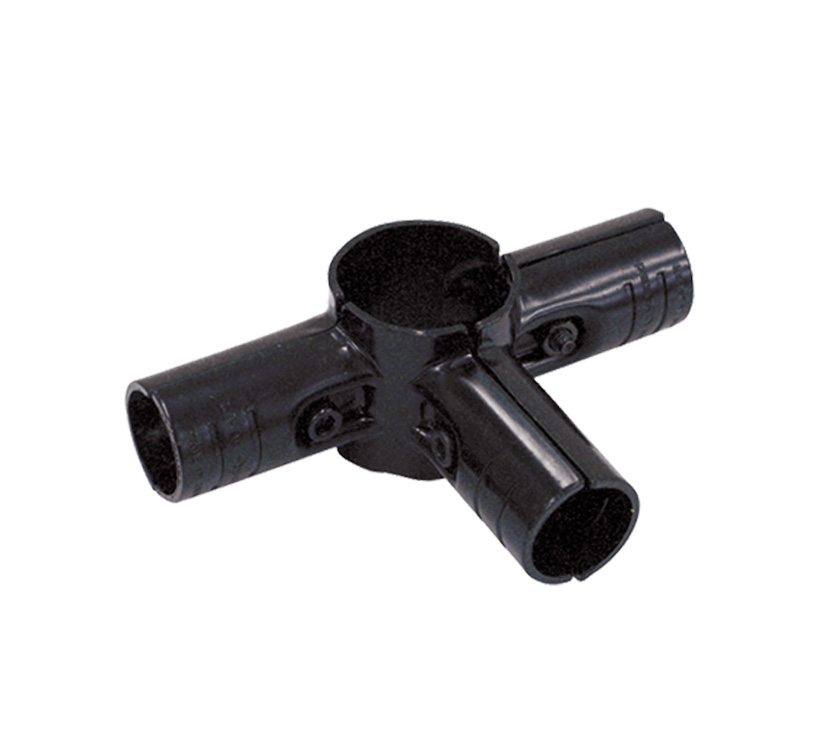

Φ42⇔Φ28異径メタル
品名
メタルジョイント
品番
LEJ-3B
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
LEJ-3B
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ42・Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
錆防止にインナーキャップのご使用をおすすめします。
パイプ端面にインナーキャップを差し込みます。
ツメ部分を噛み合わせ、メタルレンチを使い、ボルトナットを締め付けます。噛み合っていないとしっかり固定できません。

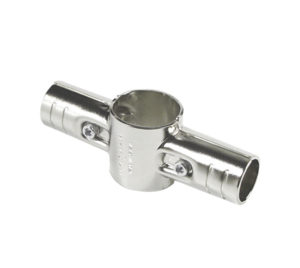

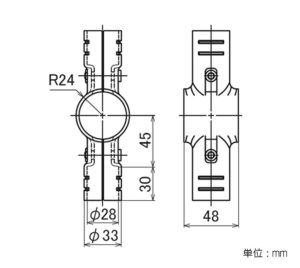

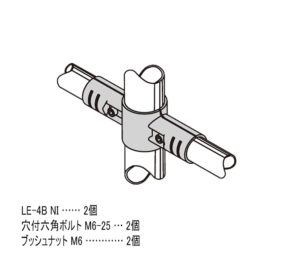

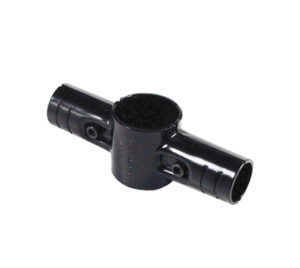

Φ42⇔Φ28異径メタル
品名
メタルジョイント
品番
LEJ-4B
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
LEJ-4B
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ42・Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
錆防止にインナーキャップのご使用をおすすめします。
パイプ端面にインナーキャップを差し込みます。
ツメ部分を噛み合わせ、メタルレンチを使い、ボルトナットを締め付けます。噛み合っていないとしっかり固定できません。

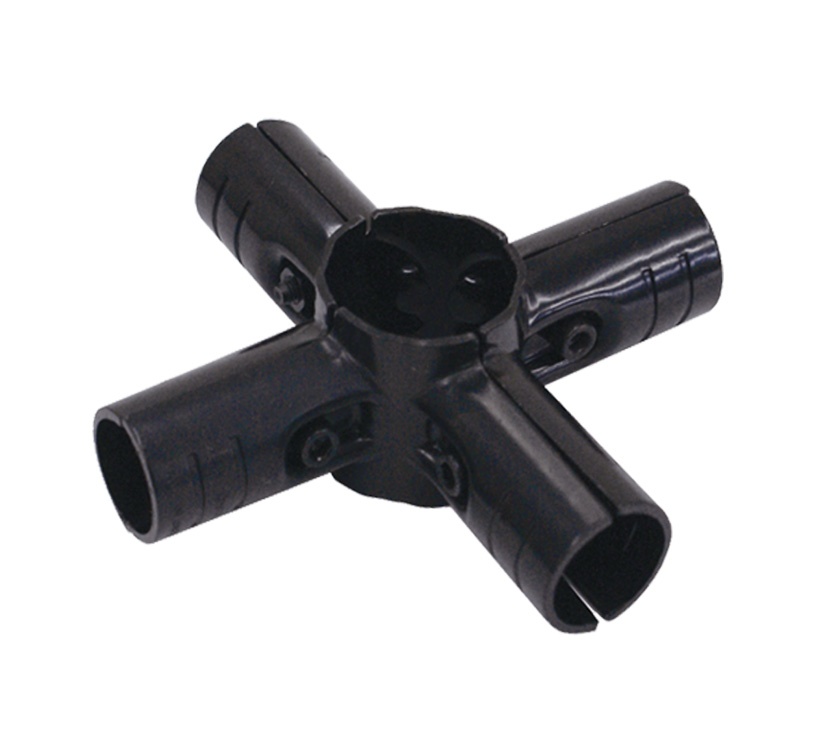

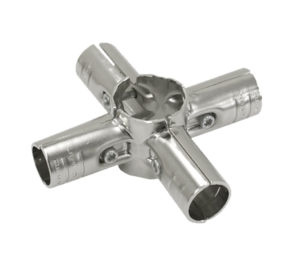

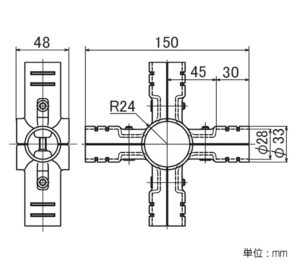

Φ42⇔Φ28異径メタル
品名
メタルジョイント
品番
LEJ-5B
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
LEJ-5B
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ42・Φ28イレクターパイプ
カラー
数量
取り付け方法を開く

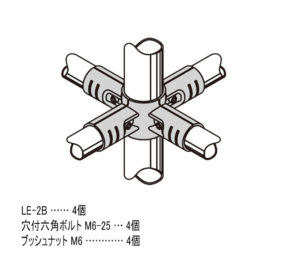

錆防止にインナーキャップのご使用をおすすめします。
パイプ端面にインナーキャップを差し込みます。
ツメ部分を噛み合わせ、メタルレンチを使い、ボルトナットを締め付けます。噛み合っていないとしっかり固定できません。

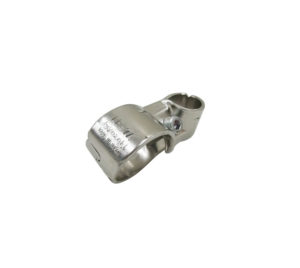

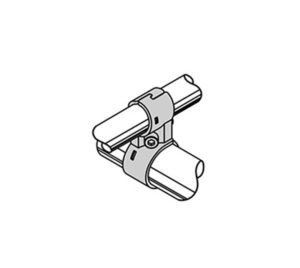

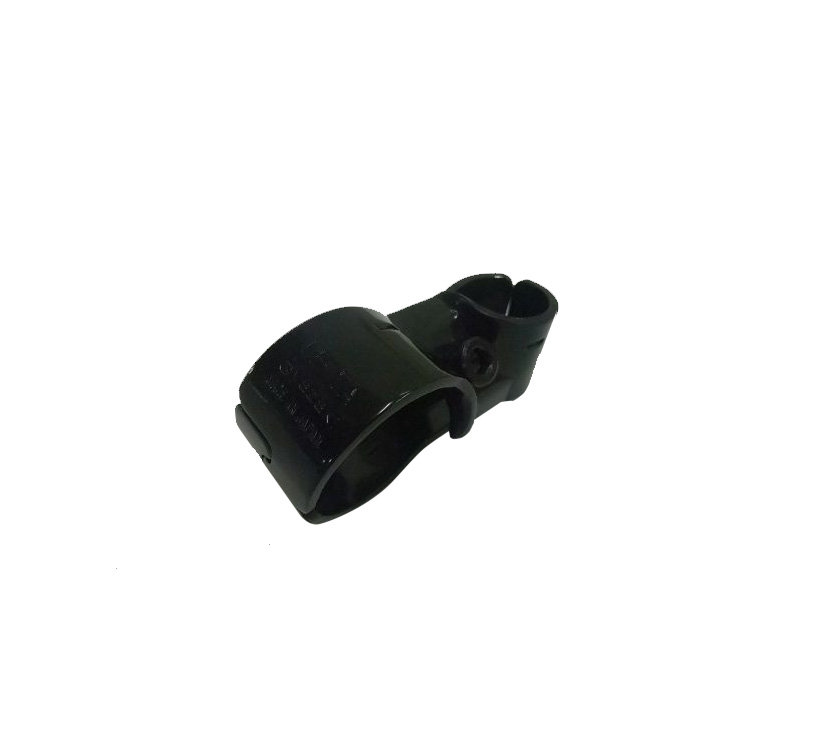

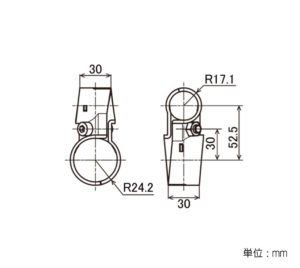

Φ42⇔Φ28異径メタル
品名
メタルジョイント
品番
LEJ-6A
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
LEJ-6A
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ42・Φ28イレクターパイプ
カラー
数量

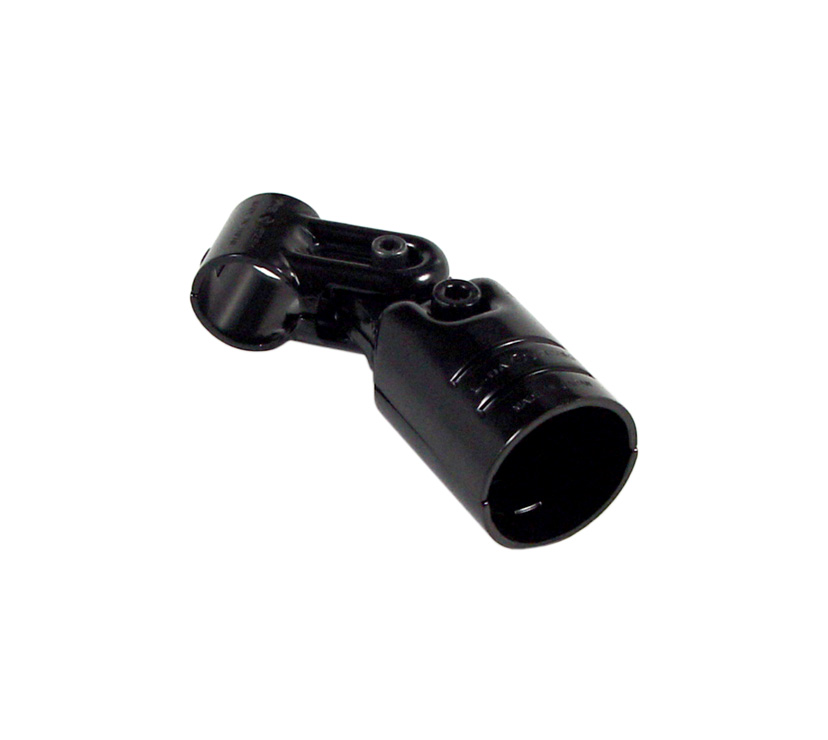

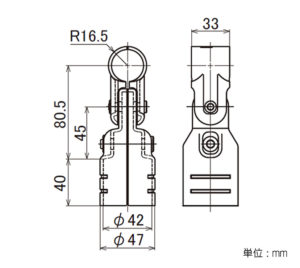

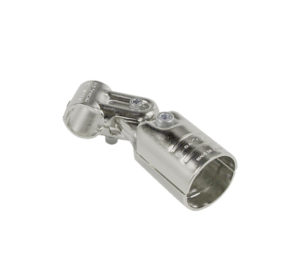

Φ42⇔Φ28異径メタル
品名
メタルジョイント
品番
LEJ-7A
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
LEJ-7A
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ42・Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
角度自在ジョイントです。
錆防止にインナーキャップのご使用をおすすめします。
パイプ端面にインナーキャップを差し込みます。
ツメ部分を噛み合わせ、メタルレンチを使い、ボルトナットを締め付けます。噛み合っていないとしっかり固定できません。

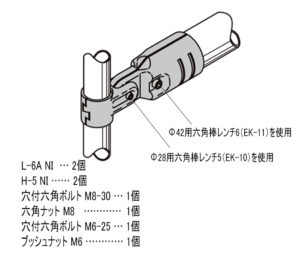

「LEJ-7A」の取付方法です。

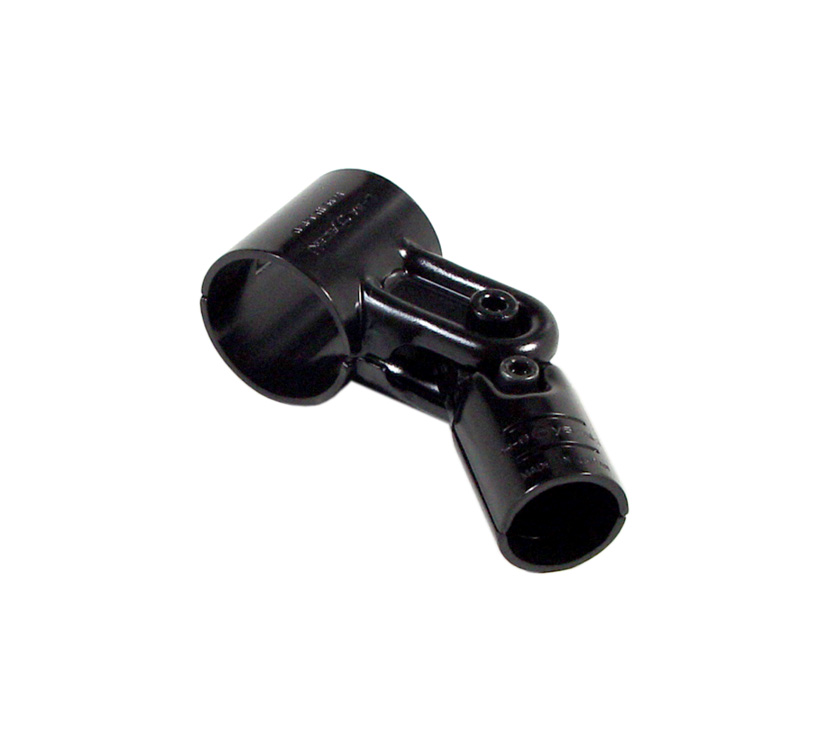

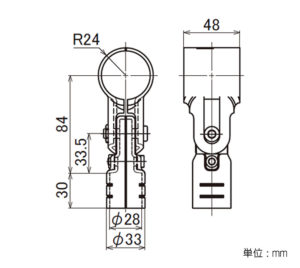

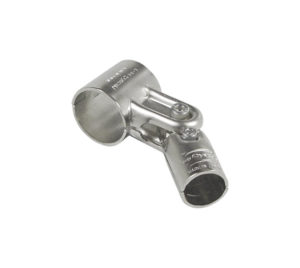

Φ42⇔Φ28異径メタル
品名
メタルジョイント
品番
LEJ-7B
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
LEJ-7B
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ42・Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
角度自在ジョイントです。
錆防止にインナーキャップのご使用をおすすめします。
パイプ端面にインナーキャップを差し込みます。
ツメ部分を噛み合わせ、メタルレンチを使い、ボルトナットを締め付けます。噛み合っていないとしっかり固定できません。

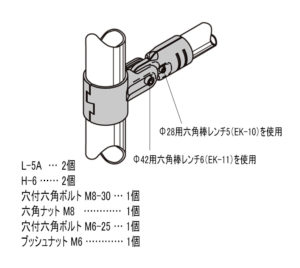

「LEJ-7B」の取付方法です。

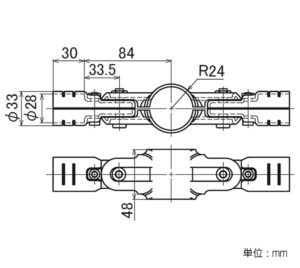

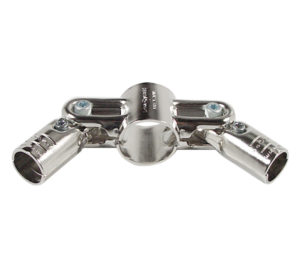

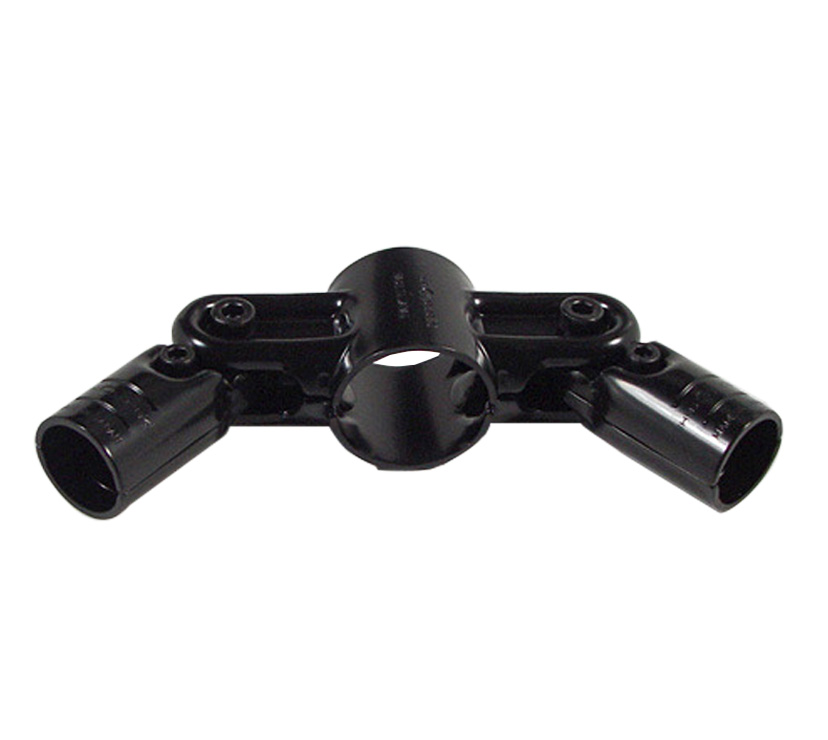

Φ42⇔Φ28異径メタル
品名
メタルジョイント
品番
LEJ-12B
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
ブラック
品名
メタルジョイント
品番
LEJ-12B
Φ42パイプとΦ28パイプを連結できます。シルバーはニッケルメッキを施した導電対応品です。
適合パイプ Φ42・Φ28イレクターパイプ
カラー
数量

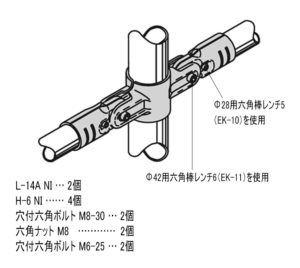

取り付け方法を開く
角度自在ジョイントです。
錆防止にインナーキャップのご使用をおすすめします。
パイプ端面にインナーキャップを差し込みます。
ツメ部分を噛み合わせ、メタルレンチを使い、ボルトナットを締め付けます。噛み合っていないとしっかり固定できません。
