プラスチックジョイント

イレクターは矢崎化工株式会社の登録商標です
イレクター専用のサンアロー接着液による接着固定式のジョイントです。掲載部品は全国のイレクター取扱店、またはヤザキショッピングで購入いただけます。 購入方法>
図の見方
【図の見方】
・寸法単位:mm(参考値)
・パイプ差し込み部分基本寸法:外径Φ34mm|内径Φ28mm
・ジョイントの肉厚基本寸法:3mm ※一部を除く
・角度が同一のものや形状がわずかに異なるものは図を併用しているものがあります。
Φ28中間コーナー
品名
プラスチックジョイント
品番
J-66B
中間コーナー部分に使用します。
ブラック
品名
プラスチックジョイント
品番
J-66B
中間コーナー部分に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。
Φ28クロス
品名
プラスチックジョイント
品番
J-71
クロス部分に使用します。
ブラック
品名
プラスチックジョイント
品番
J-71
クロス部分に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。

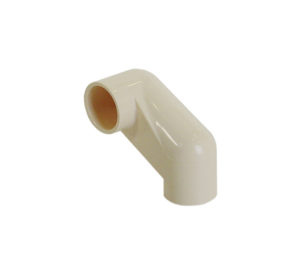

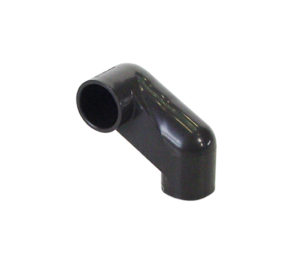

Φ28その他の用途
品名
プラスチックジョイント
品番

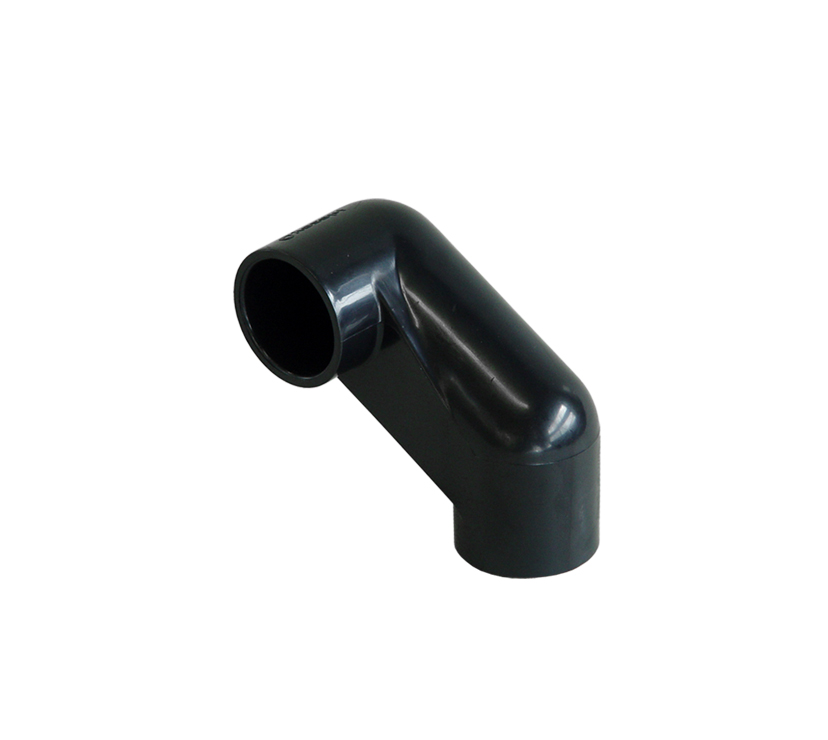

J-100L

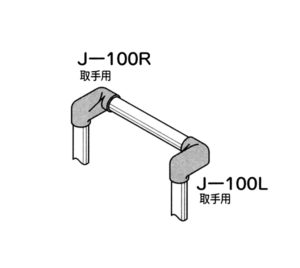

取っ手に使用します。
ブラック
品名
プラスチックジョイント
品番
J-100L
取っ手に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く

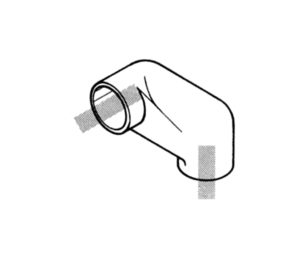

パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。

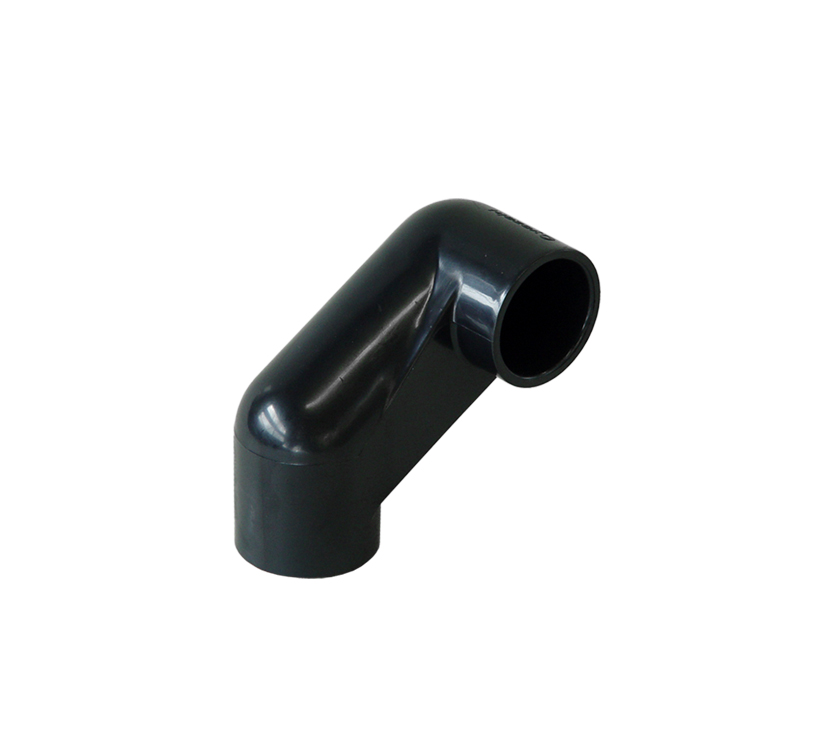

Φ28その他の用途
品名
プラスチックジョイント
品番

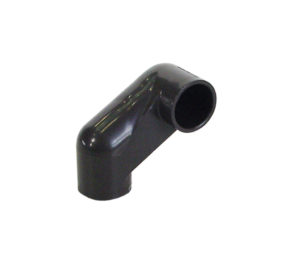

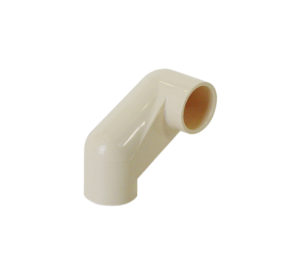

J-100R
取っ手に使用します。
ブラック
品名
プラスチックジョイント
品番
J-100R
取っ手に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量

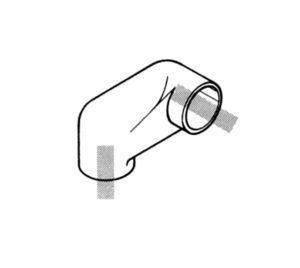

取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。
Φ28板取付・壁面固定
品名
プラスチックジョイント
品番
J-102A
板の取付・壁面への固定に使用します。
ブラック
品名
プラスチックジョイント
品番
J-102A
板の取付・壁面への固定に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
まず、パイプにはめてパイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。次に板や壁面などに取付孔(Φ3.6)に合ったビス等で2カ所とめます。
Φ28板取付・壁面固定
品名
プラスチックジョイント
品番
J-102B
板の取付・壁面への固定に使用します。
ブラック
品名
プラスチックジョイント
品番
J-102B
板の取付・壁面への固定に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
まず、パイプを通してパイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。次に板や壁面などに取付孔(Φ3.6)に合ったビス等で2カ所とめます。
Φ28板取付・壁面固定
品名
プラスチックジョイント
品番
J-103
板の取付・壁面への固定に使用します。
ブラック
品名
プラスチックジョイント
品番
J-103
板の取付・壁面への固定に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
まず、パイプにはめてパイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。次に板や壁面などに取付孔(Φ3.6)に合ったビス等で3カ所とめます。底面を打ち抜くことができます。
Φ28その他の用途
品名
石膏ボート壁用ジョイント
品番
J-103A S2 BL
室内のクロス貼りの石膏ボート壁に小鋲を使用して取付けることができるジョイントです。
ブラック
品名
石膏ボート壁用ジョイント
品番
J-103A S2 BL
室内のクロス貼りの石膏ボート壁に小鋲を使用して取付けることができるジョイントです。
適合パイプ Φ28イレクターパイプ
カラー
数量
Φ28すじかい
品名
プラスチックジョイント
品番
J-104
すじかいに使用します。
ブラック
品名
プラスチックジョイント
品番
J-104
すじかいに使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。

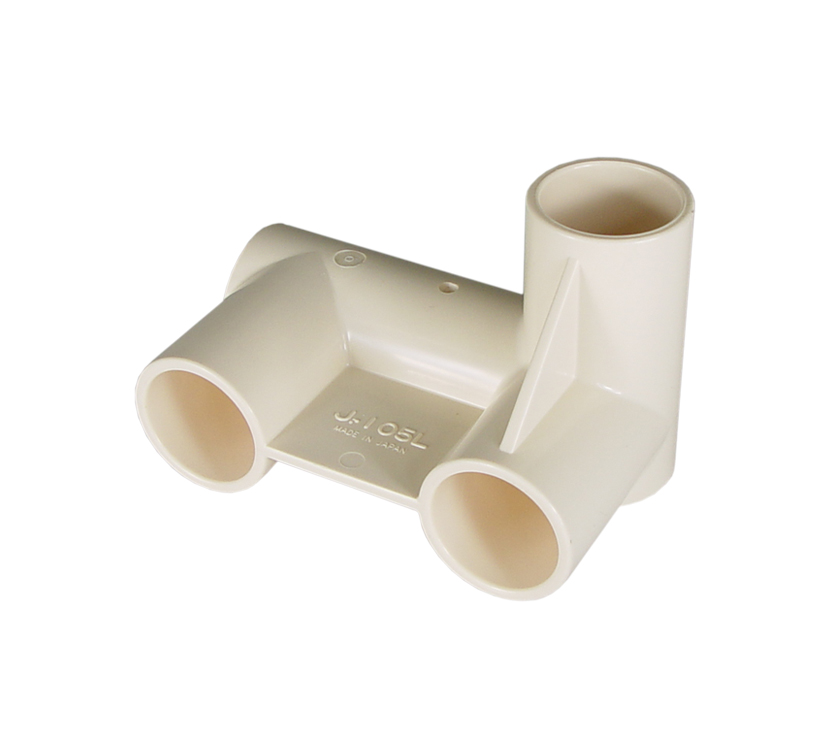

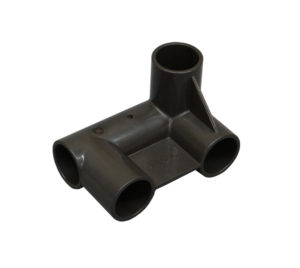

Φ28その他の用途
品名
プラスチックジョイント
品番

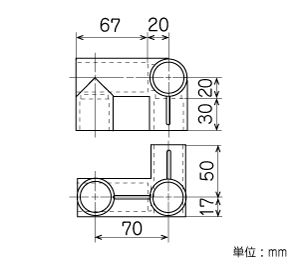

J-105L
台車枠用に使用します。
アイボリー
品名
プラスチックジョイント
品番
J-105L
台車枠用に使用します。
適合パイプ Φ28イレクターパイプ
カラー
数量
取り付け方法を開く
パイプとジョイントのすき間にイレクター専用サンアロー接着液を注入して固定します。
カラーサンプル
プラスチックジョイント・純正部品
  • アイボリー
  • ブラック
  • ガーデニング
    グリーン
  • グレー
メタルジョイント
  • ブラック
  • シルバー
  • メタリック
    ゴールド
