車中泊ベッド（エブリイ）
普段使いは「荷室ラック」として、車中泊時は「車中泊ベッド」に早変わりするラック。
ベッドの下にはコンテナ（PT-21）４個分の収納力があります。
ビュー数：47,682

会員登録してお気に入りに保存しよう！

お気に入り

ボタンの説明を見る

  • お気に入りとは

    マイページにお気に入りした作品が保存されます。
    ※会員ユーザーのみ
ジャンル アウトドア
作品サイズ 幅120cm　奥行82cm　高さ27cm（荷室ラック）
幅60cm　奥行164cm　高さ27cm（車中泊ベッド）
質量：10.1kg（イレクター部材のみ）
製作期間 1日
難易度
レベル2
概算材料費 21,200円（イレクター部材のみ）

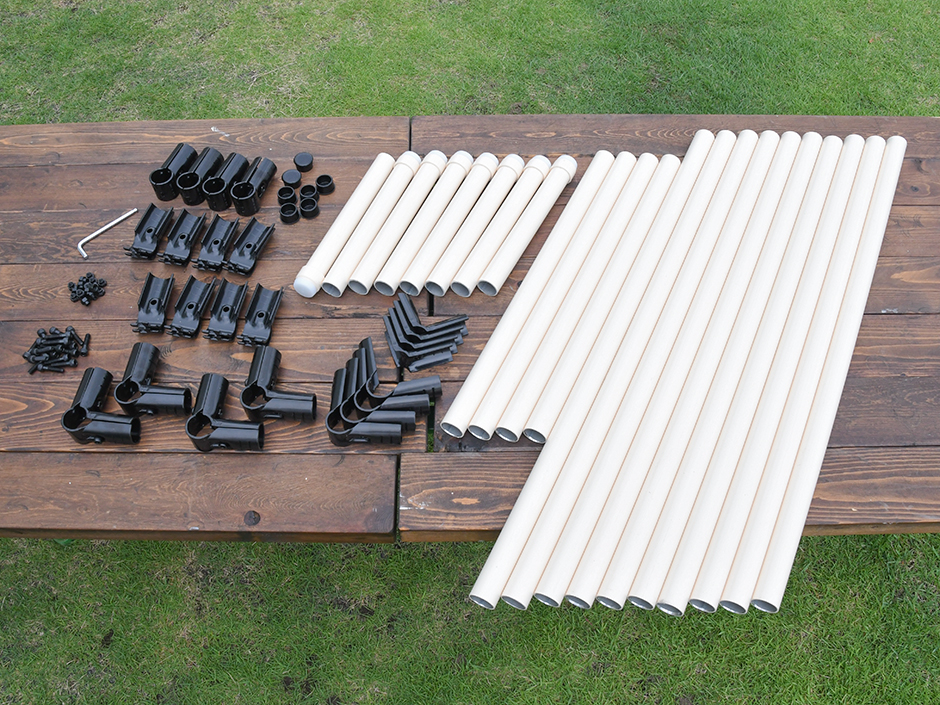

材料
その他
※片サドルA(EF-1008A)は4個入りが3つ(計12個)必要です。
工具
その他
メジャー、木ハンマー、コンテナ４個（PT-21）、板２枚（818×600×9mm）
製作動画
製作工程
  • STEP1
    普段は荷室に置いて、「荷室ラック」として使います。
  • STEP2
    車中泊時には、助手席と2列目シートを倒し、ラックを縦に並べれば、「車中泊ベッド」に早変わりします。
  • 完成2
    マットとシュラフをセットして完成です。

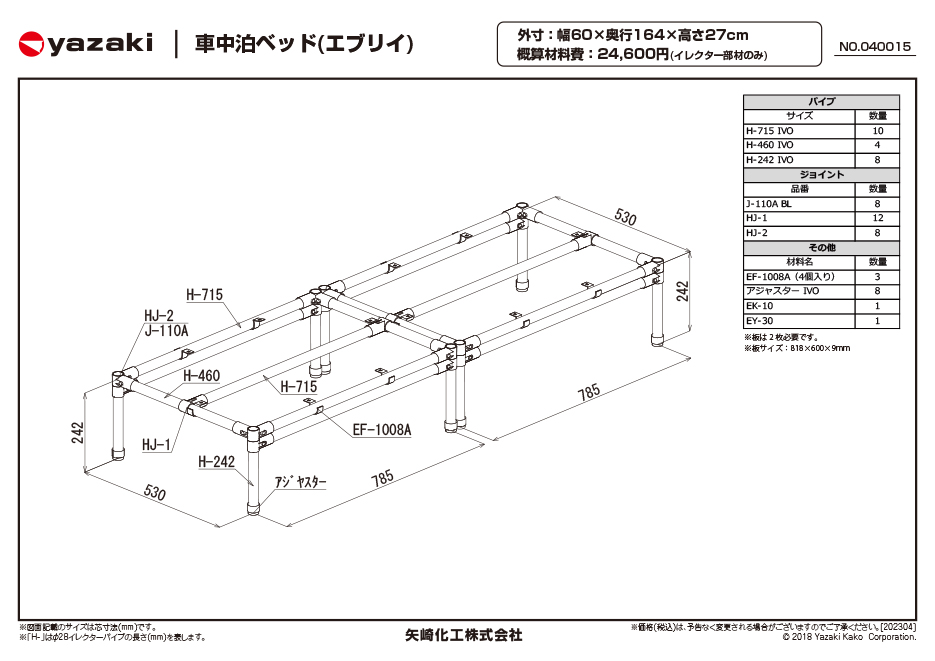

公式図面
ダウンロードする
組み立てのコツ
イレクターを組み立てるには、つくるものの面を意識してつくるのがコツです。
たとえば、「いす」の場合、図のように右面と左面をまず製作し、その面と面をパイプでつなぐように組み立てると段取りよく楽に組み立てることができます。
接着のコツ
接着は、パイプをジョイントを差し込んだ後、パイプとジョイントのすき間に接着液を注入して溶着します。
●最初は、仮接着（ジョイントが動かない程度に接着液を1～2滴注入）して、間違いのないことを確認してから本接着することをおすすめします。
●本接着は、製作物の向きを変えながら、できるだけ上から注入してください。やむをえず下から注入する場合は、液が奥まで入るように勢いよく注入してください。
●1度接着しただけでは不十分な場合があります。最後に接着箇所を見直してください。
●接着不足は、ジョイントが割れたりパイプが抜けたりパイプ内側が錆びる（雨水が入る）原因になります。パイプとジョイントのすき間が埋まるまでていねいに十分に接着液を注入してください
