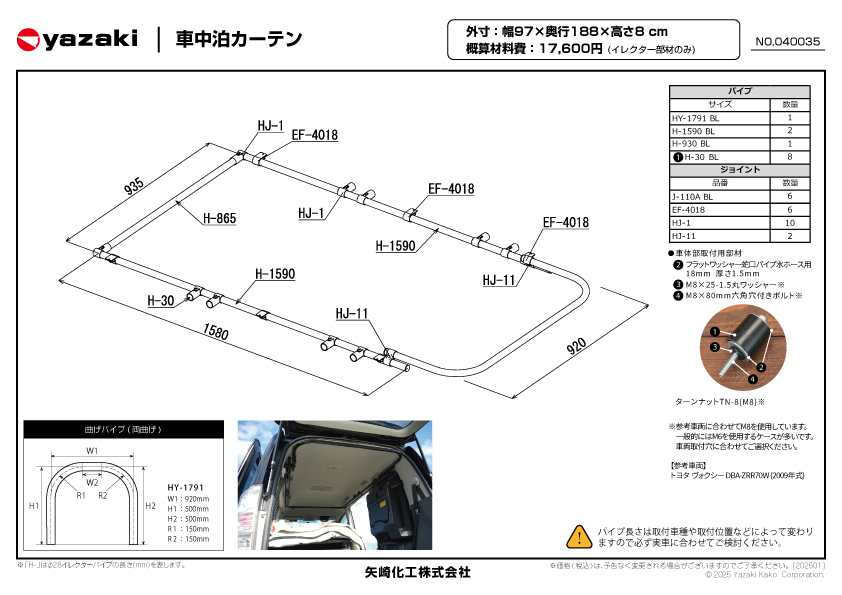

車中泊カーテン
カーテンや棚など様々なものを取り付けられて、ラゲッジルームの拡張性を高める便利なフレームです。
車中泊カーテンを付けることで、車内に入り込む強い日差しや車外からの視線を遮ることができ、周囲の目を気にせず安心して過ごせるリラックスした空間に!不用意に車内を見せないことで防犯上も役立ちます。

会員登録してお気に入りに保存しよう!

お気に入り

ボタンの説明を見る

  • お気に入りとは

    マイページにお気に入りした作品が保存されます。
    ※会員ユーザーのみ

ジャンル アウトドア

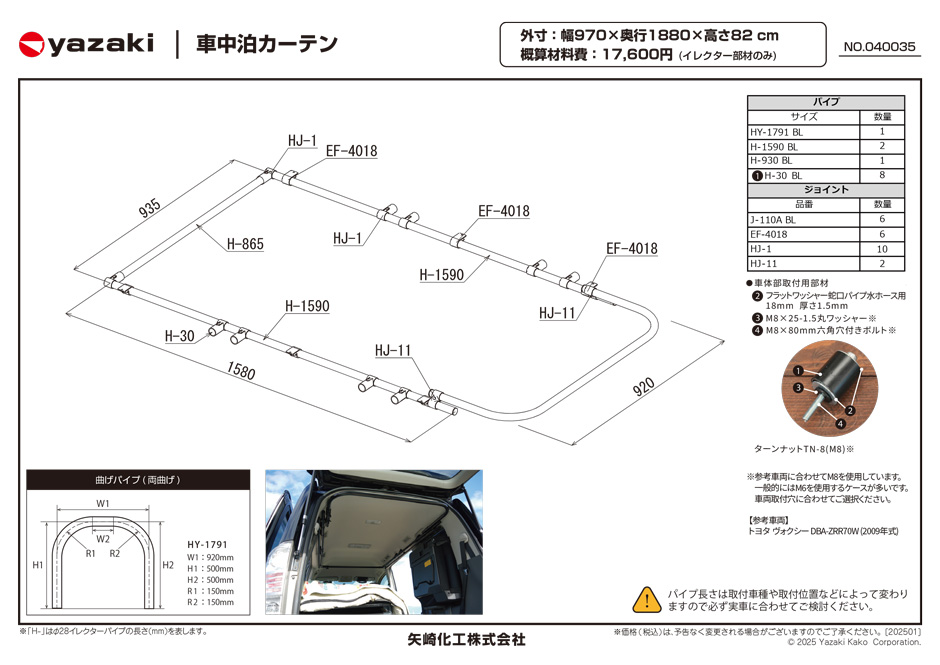

作品サイズ 幅970cm 奥行1880cm 高さ82cm
質量:5.5kg(イレクター部材のみ)
製作期間 1日
難易度
レベル2
概算材料費 17,600円(イレクター部材のみ)

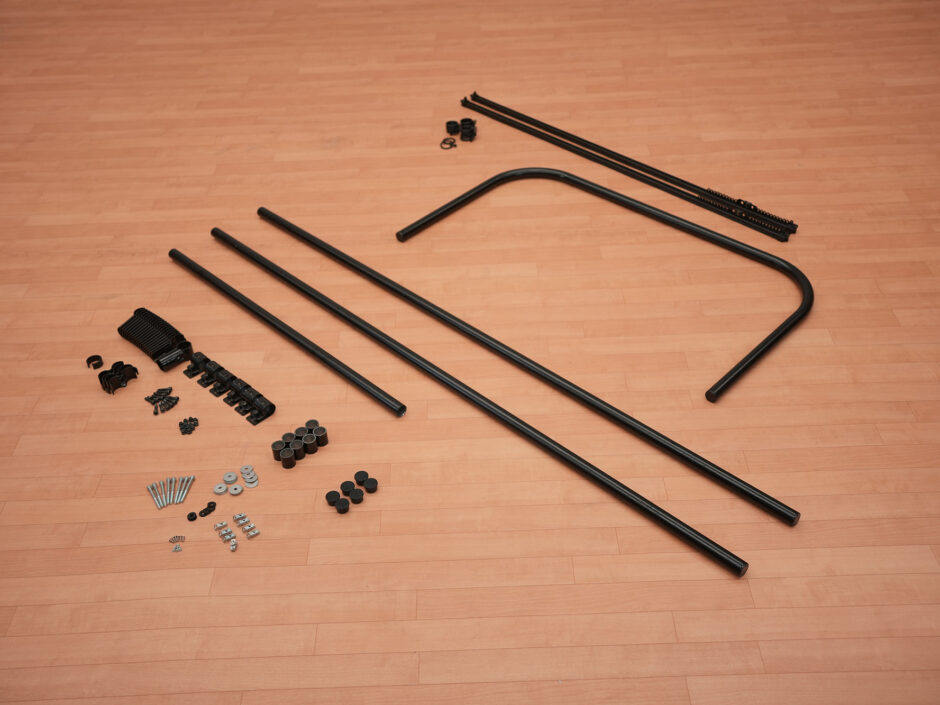

材料
その他
M8×80mm六角穴付きボルト…8個
M8×25-1.5丸ワッシャー …16個
フラットワッシャー蛇口パイプ水ホース用 18mm 厚さ1.5mm…8個
ターンナット TN-8(M8)…8個
M4超低頭ねじ&ボルト...6個
伸縮カーテンレール...1セット
カーテンリング…20個
カーテン(150x90cm2枚)(150x110cm2枚)
工具
その他
メジャー
六角レンチ
製作動画
製作工程
  • STEP1

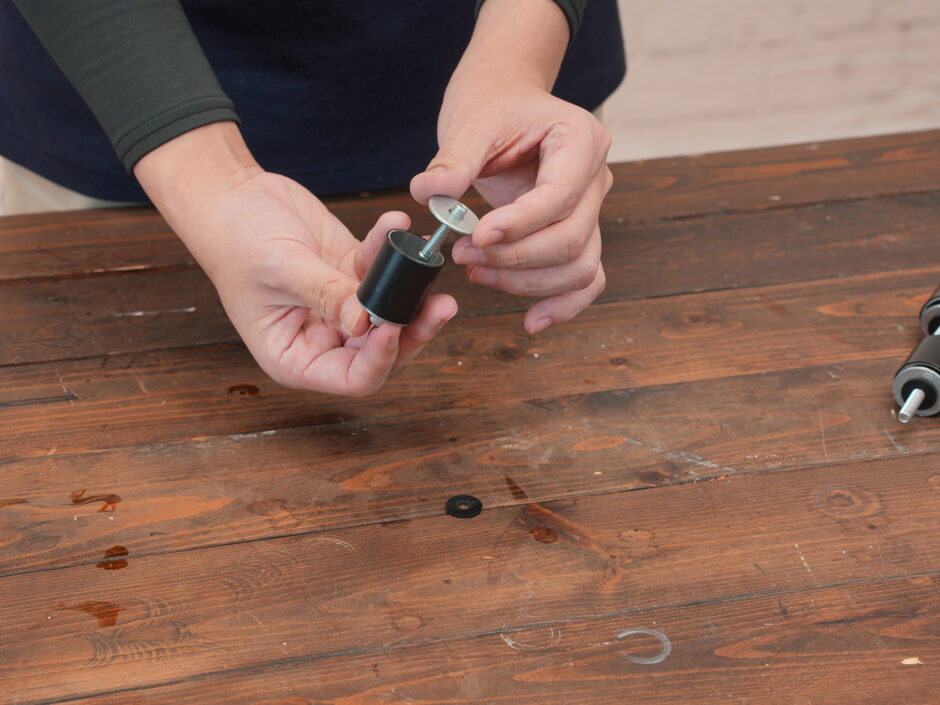

    車体に取り付けるパーツをセットします。
  • STEP2

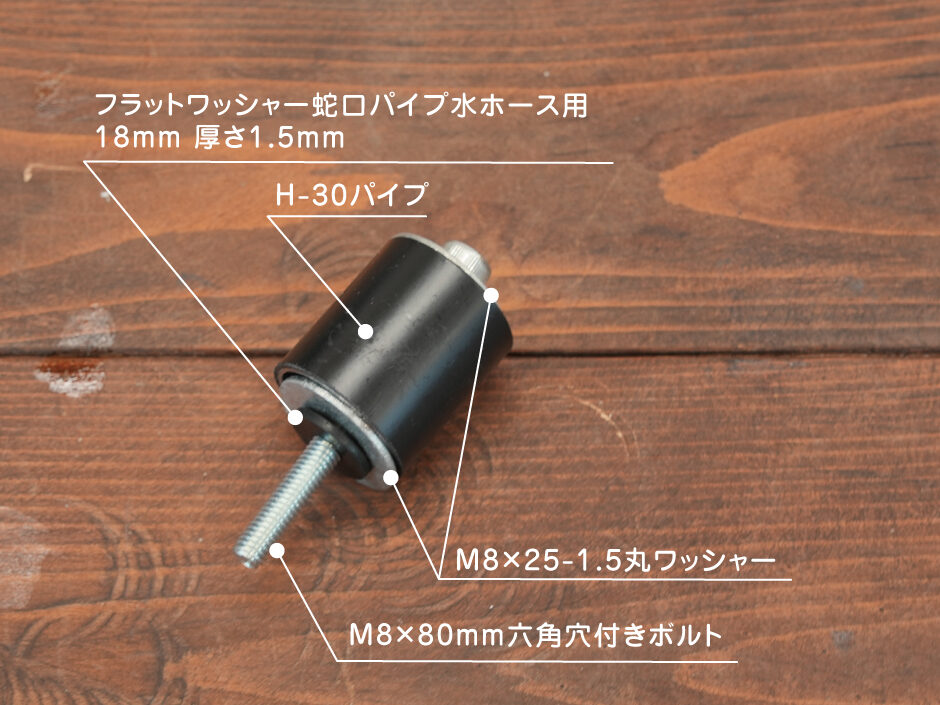

    車体に取り付けるパーツ
    ①イレクターパイプ30mm(1本)
    ②フラットワッシャー蛇口パイプ水ホース用 18mm 厚さ1.5mm
    ③M8×25-1.5丸ワッシャー
    ④M8×80mm六角穴付きボルト
  • STEP3

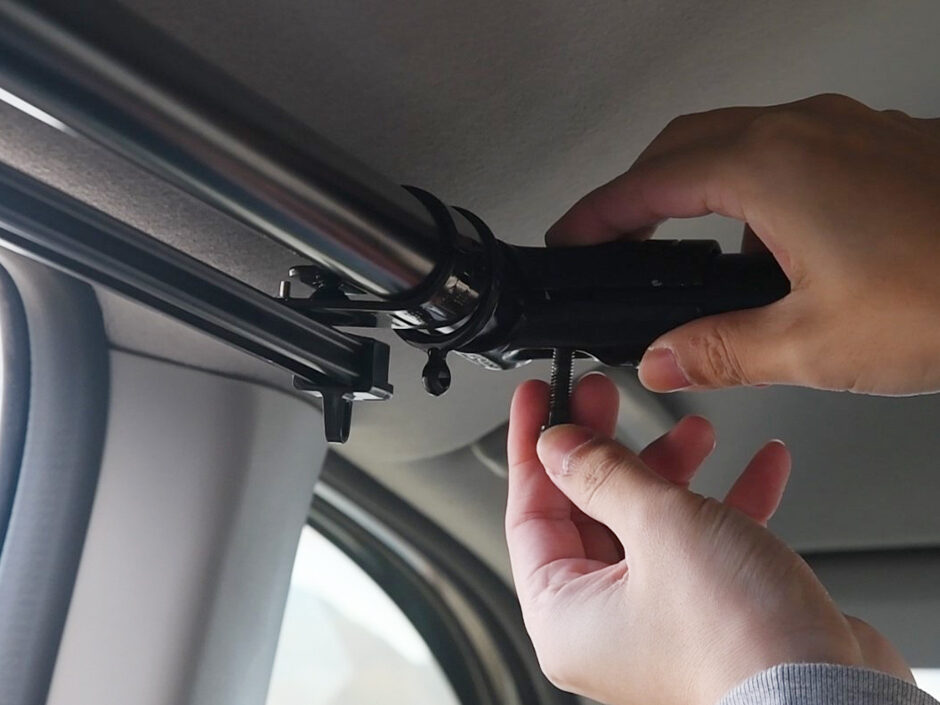

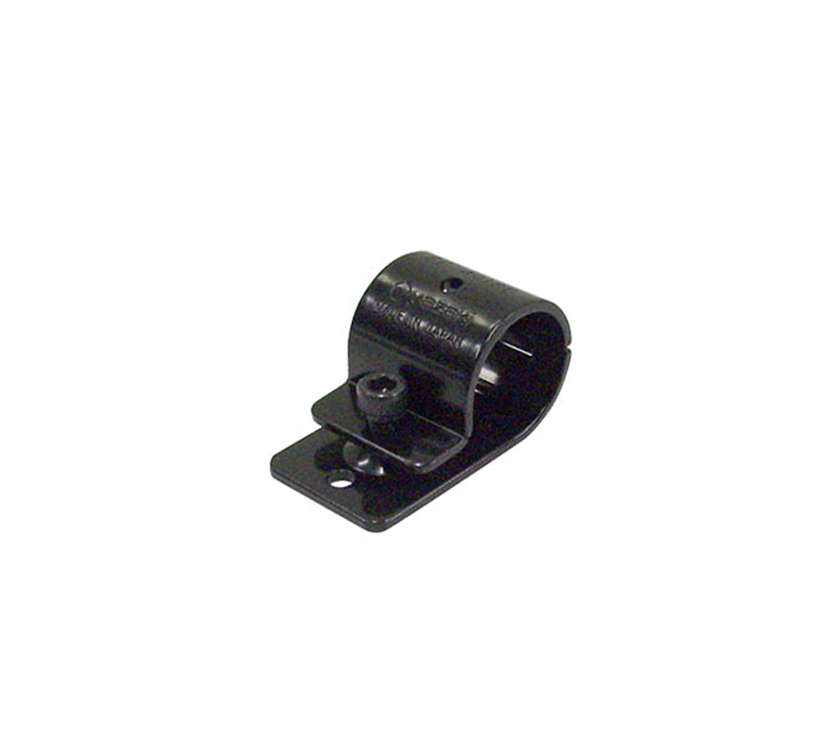

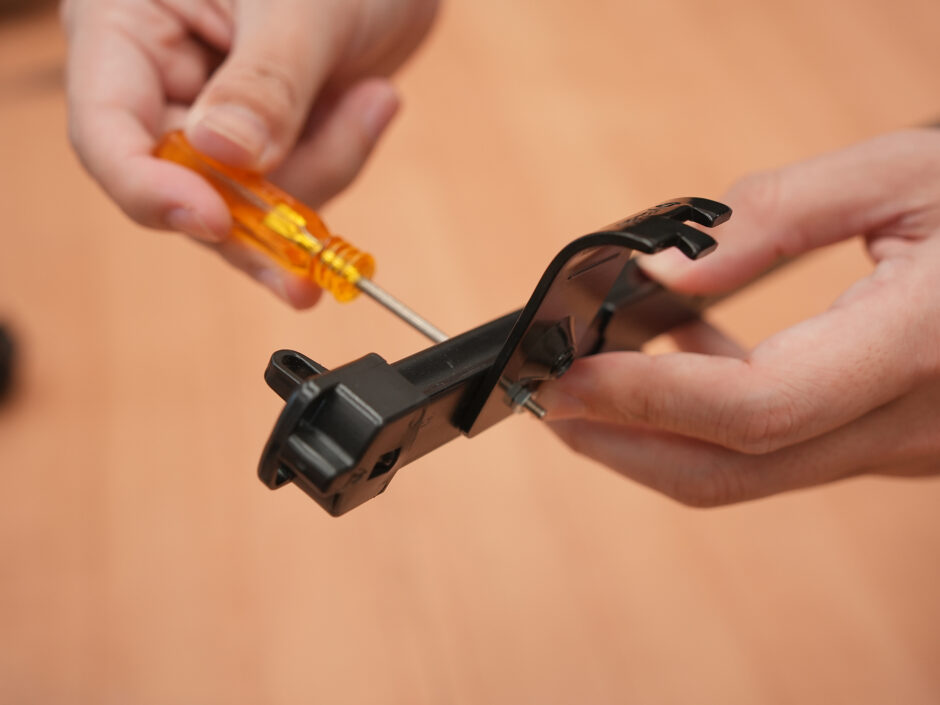

    M4超低頭ねじとボルトを使用して、フラットサドル(EF-4018)の平面側パーツをカーテンレールに取り付けます。
  • STEP4

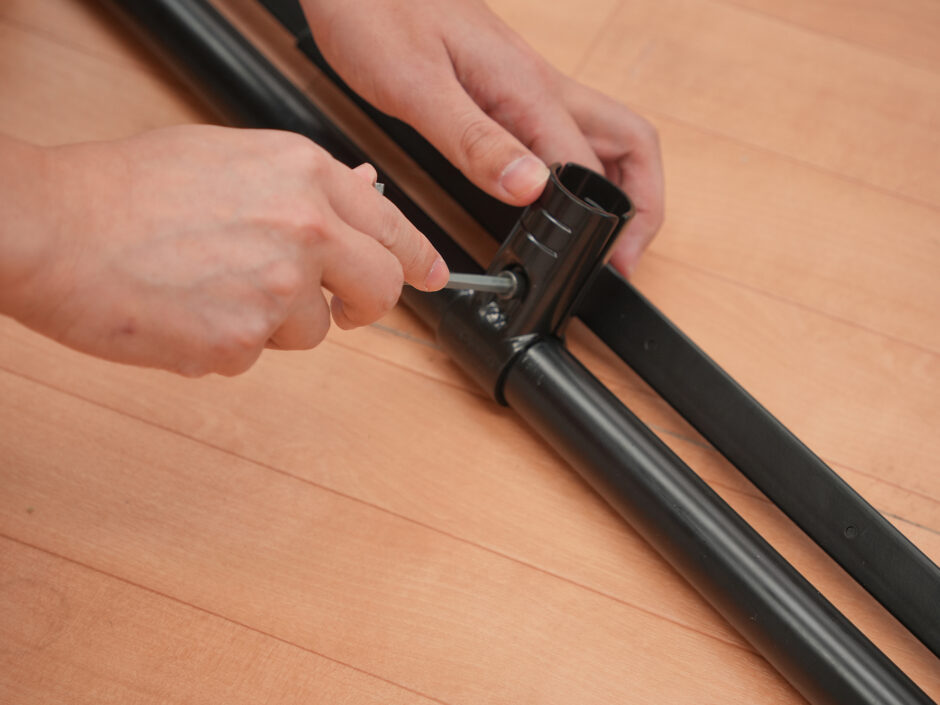

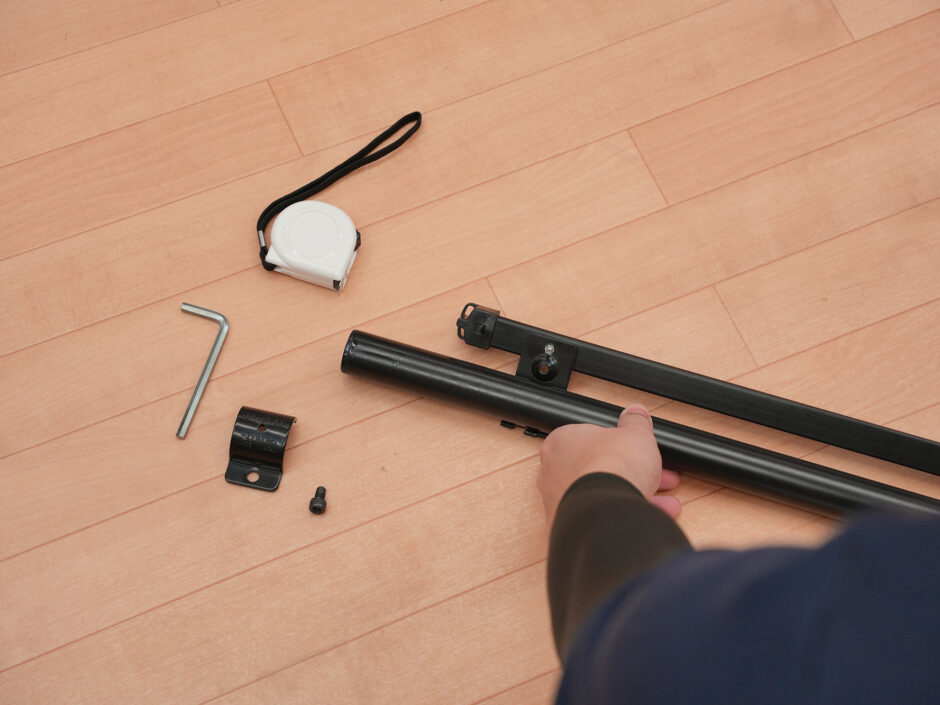

    カーテンレールに取り付けたフラットサドル(EF-4018)に1590㎜のパイプをセットし、ボルトで固定します。
  • STEP5

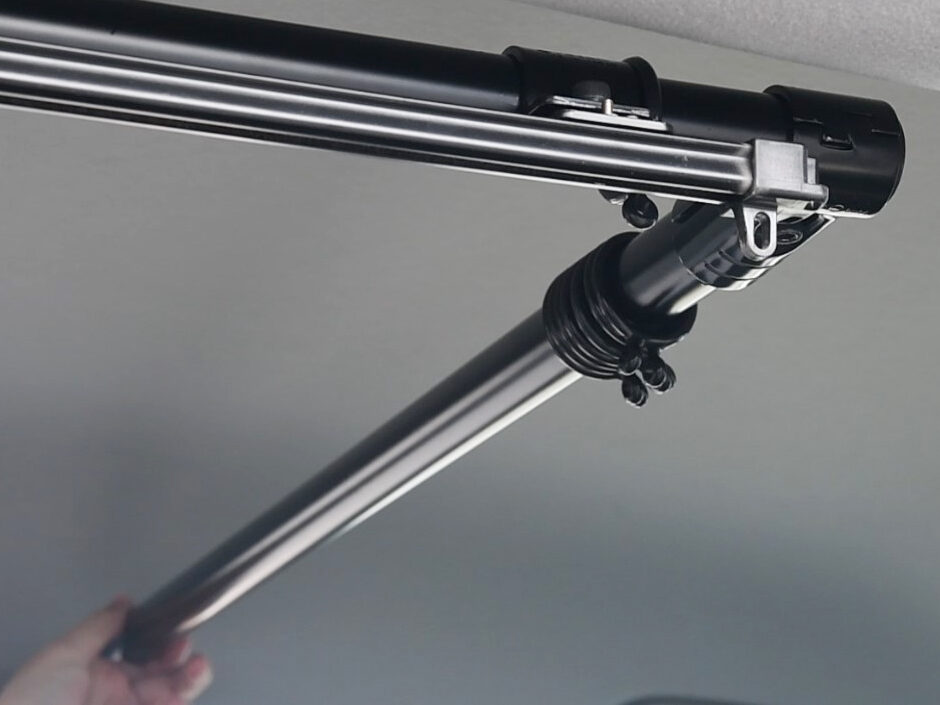

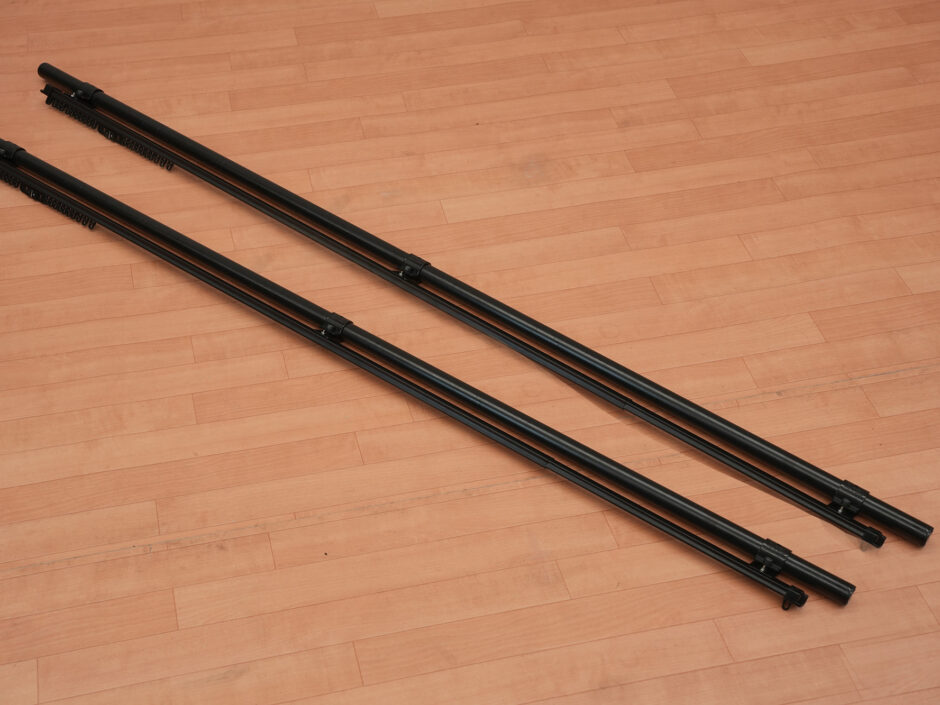

    同じ手順で1590㎜のパイプにフラットサドル(EF-4018)で伸縮式カーテンレールを取り付けます。1本につき3ヶ所を固定します。
  • STEP6
    車体に取り付けるパーツの位置に合わせてHJ-1を取り付けて、ボルトを仮締めします。
  • STEP7

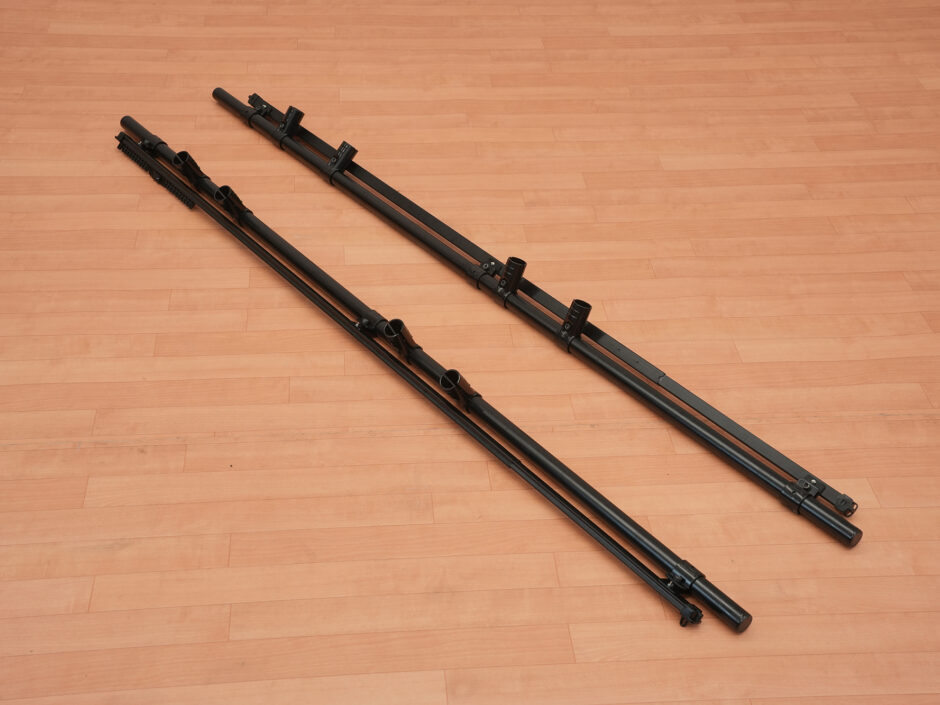

    同じ手順で1本につき4ヶ所HJ-1を取付けます。(取付位置は実車に合わせてください)
  • STEP8

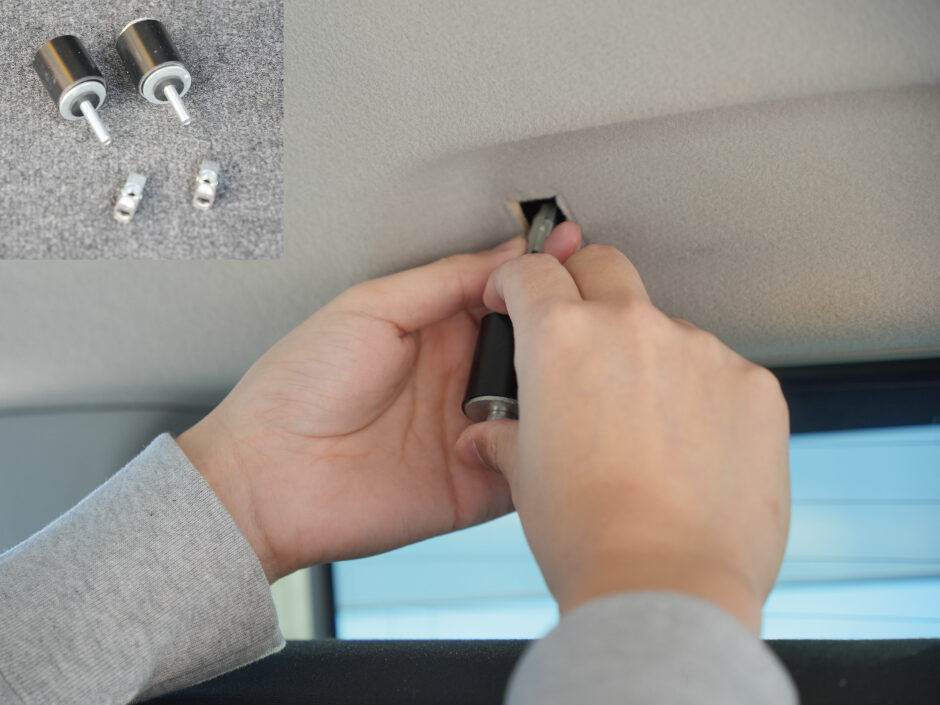

    車内のアシストグリップを取り外します。取り付け部分にターンナット(TN-8)を差し込んで、STEP1で作ったパーツで締め付け固定します。
  • STEP9

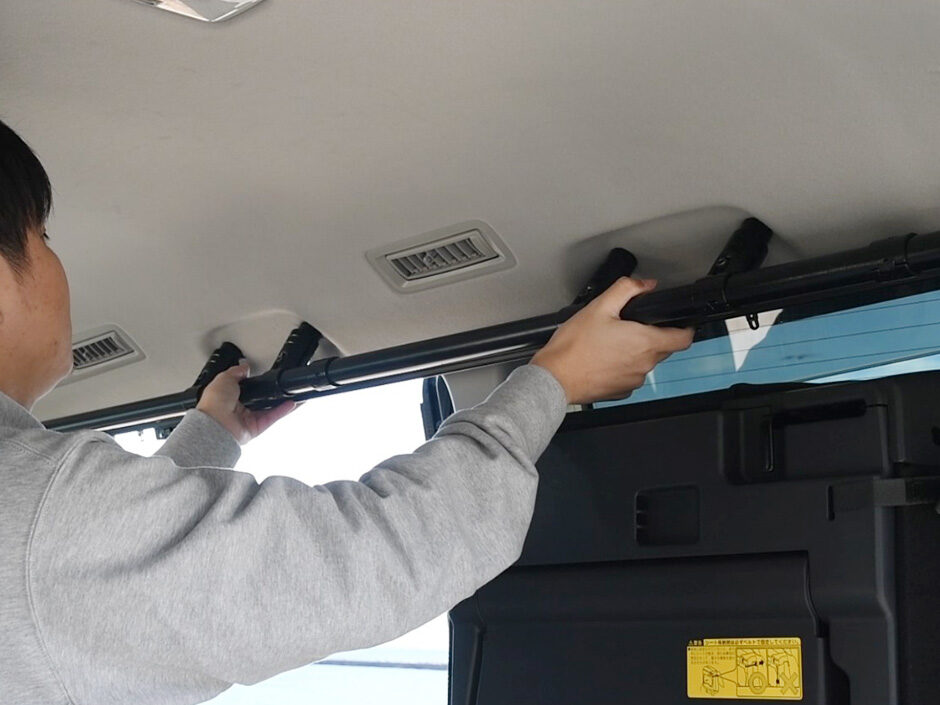

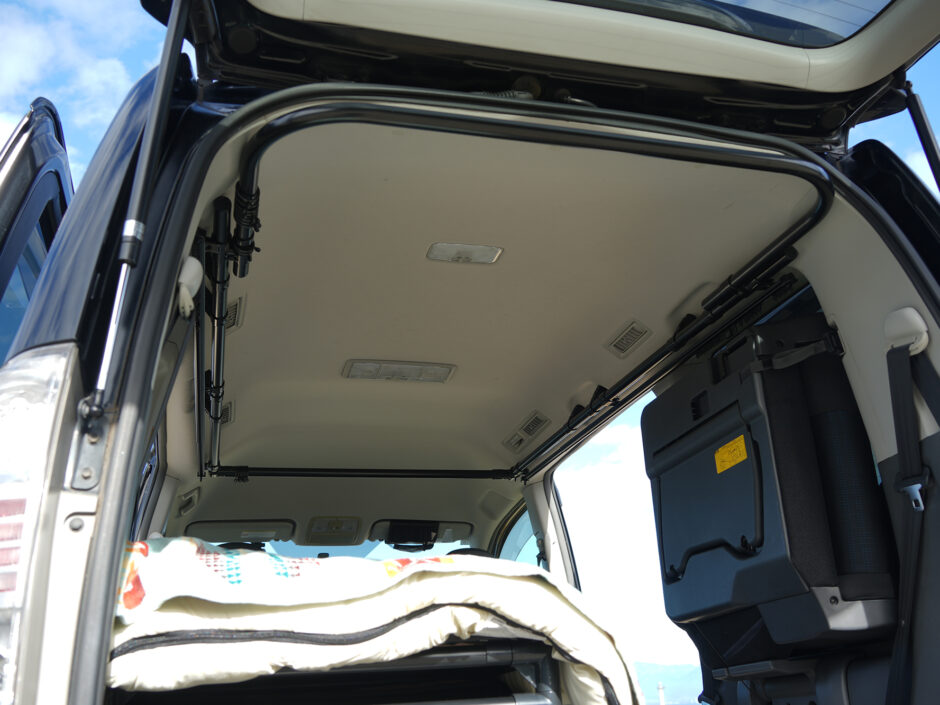

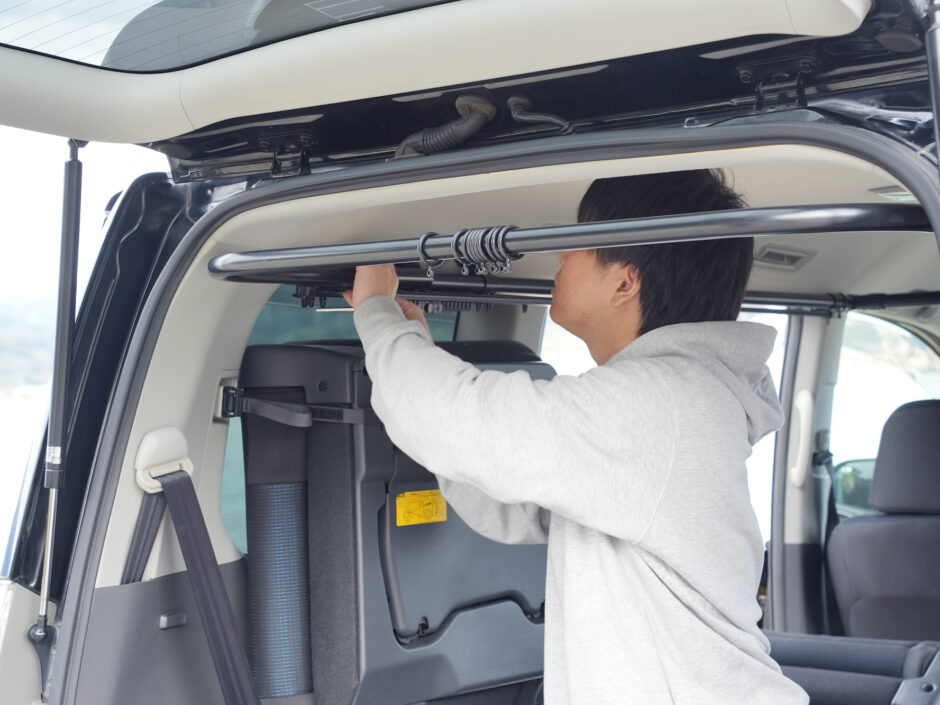

    STEP7で作ったフレームを車内両側に取付けます。仮締めしていたHJ-1のボルトをしっかり締め付けます。(1本につき4ヶ所)
  • STEP10
    935mmパイプにカーテン用リングを通します。
  • STEP11

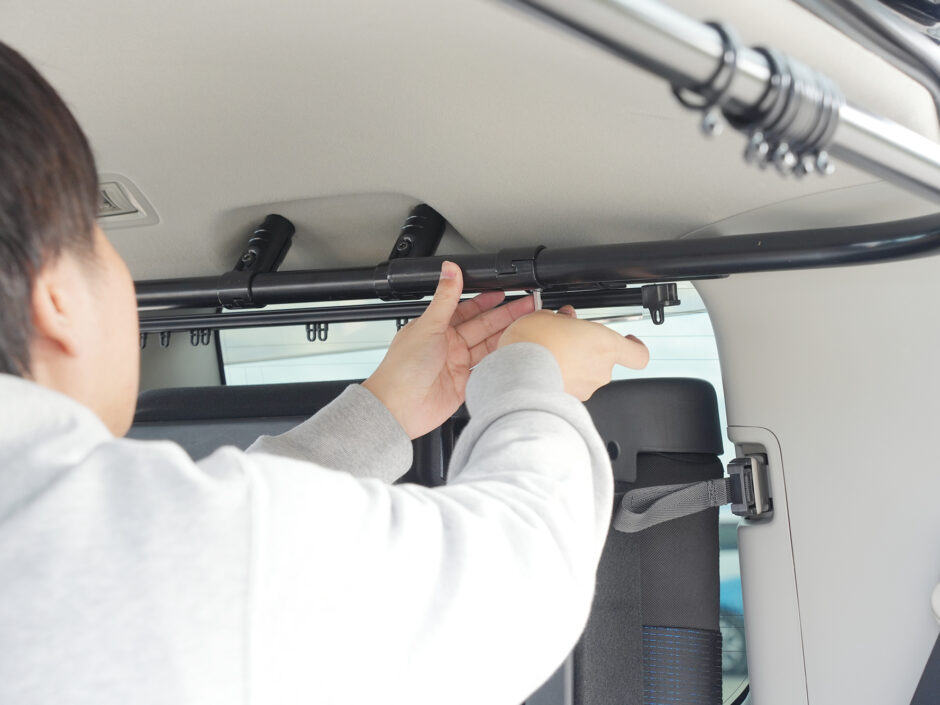

    HJ-1(2個)を使用して、STEP9で取り付けたフレームに935㎜パイプを連結します。
  • STEP12
    1791mm曲げパイプにカーテン用リングを通します。
  • STEP13

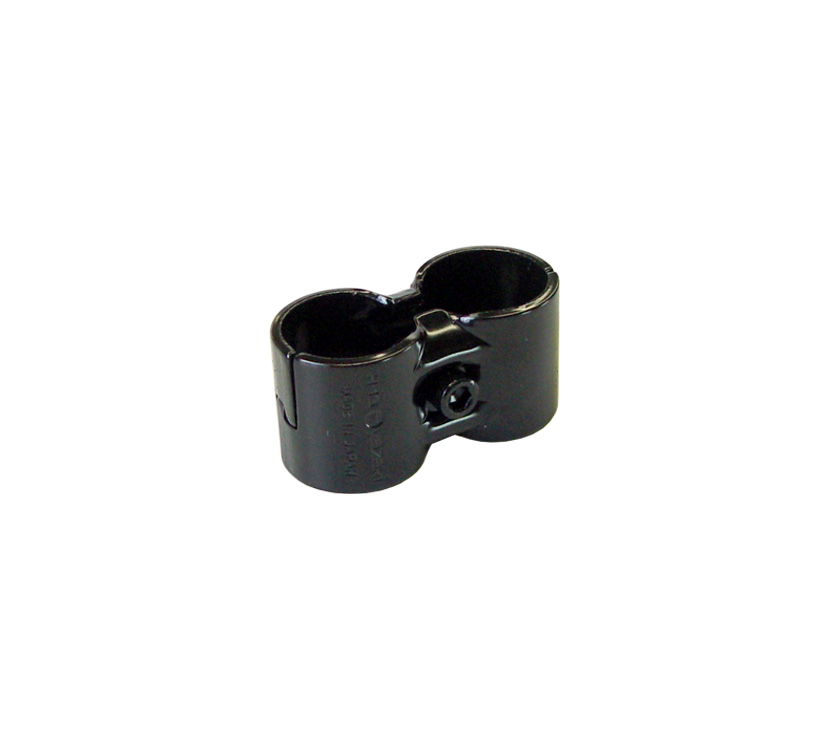

    HJ-11(2個)を使用して、STEP9で取り付けたフレームに1791㎜の曲げパイプを連結します。
  • STEP14

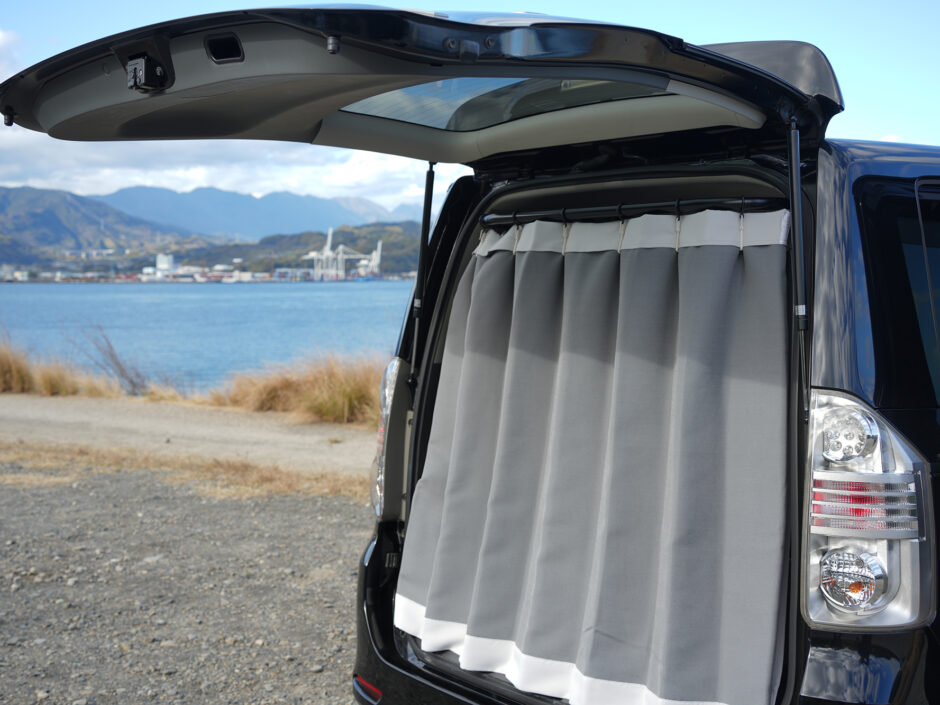

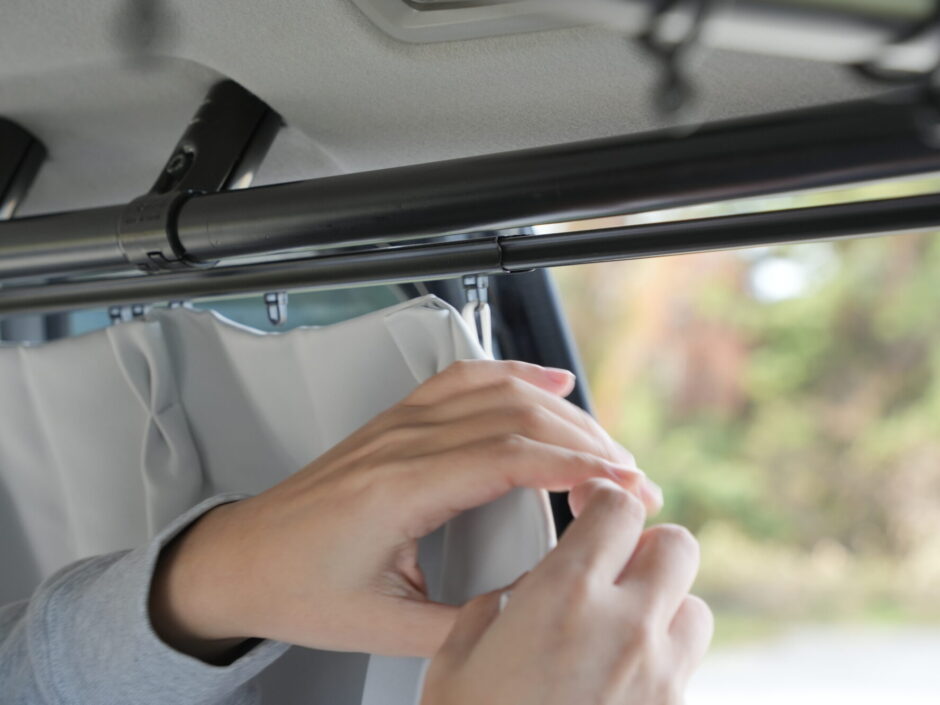

    完成したフレームにカーテンを付けます。
    側面:150x90cm2枚
    前後:150x110cm2枚

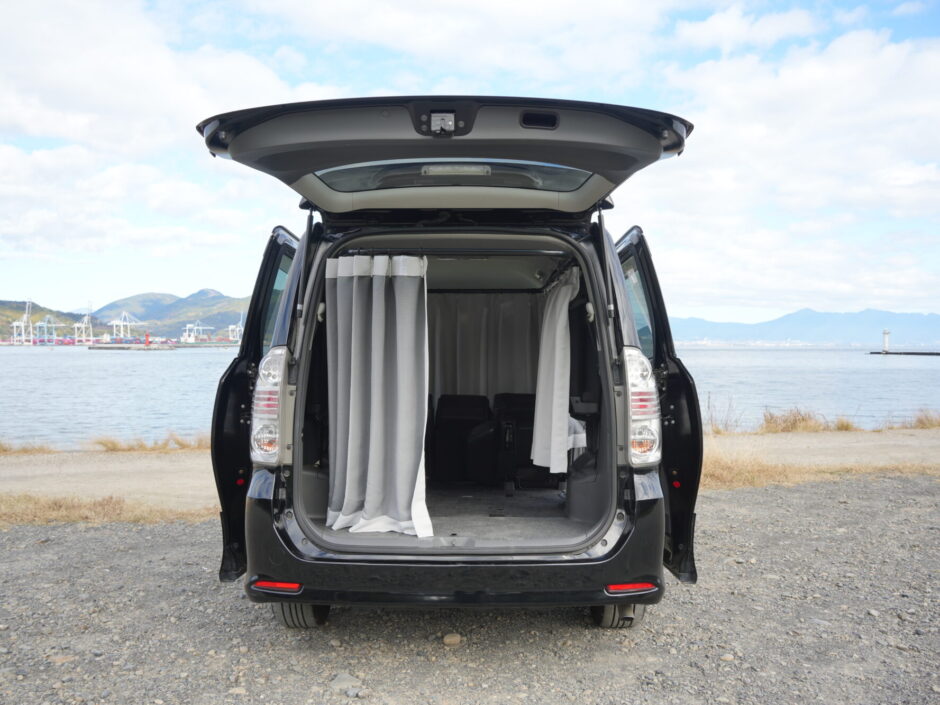

  • 完成14
組み立てのコツ
イレクターを組み立てるには、つくるものの面を意識してつくるのがコツです。
たとえば、「いす」の場合、図のように右面と左面をまず製作し、その面と面をパイプでつなぐように組み立てると段取りよく楽に組み立てることができます。
接着のコツ
接着は、パイプをジョイントを差し込んだ後、パイプとジョイントのすき間に接着液を注入して溶着します。
●最初は、仮接着(ジョイントが動かない程度に接着液を1~2滴注入)して、間違いのないことを確認してから本接着することをおすすめします。
●本接着は、製作物の向きを変えながら、できるだけ上から注入してください。やむをえず下から注入する場合は、液が奥まで入るように勢いよく注入してください。
●1度接着しただけでは不十分な場合があります。最後に接着箇所を見直してください。
●接着不足は、ジョイントが割れたりパイプが抜けたりパイプ内側が錆びる(雨水が入る)原因になります。パイプとジョイントのすき間が埋まるまでていねいに十分に接着液を注入してください
