N-VAN用テールゲートバー
N-VANのテールゲートにイレクターでバーを取付け。
服を掛けたり、タープを掛けたり様々な用途でお使いいただけます。
車内からもテールゲートを閉めやすくなります。
( N-VAN 型式:HBD-JJ1/2)

※こちらはDIYの参考例であり、制作物の安全性を保証するものではありません。
 製作・取付け・使用したことで生じた破損等の補償はできません。
 製作して取付け・使用する場合は自己責任にてお願い致します。
※「N-VAN」は本田技研工業株式会社様の登録商標です。

会員登録してお気に入りに保存しよう!

お気に入り

ボタンの説明を見る

  • お気に入りとは

    マイページにお気に入りした作品が保存されます。
    ※会員ユーザーのみ

ジャンル アウトドア
作品サイズ 幅102cm 奥行8cm 高さ3cm
質量:約1kg
製作期間 30分
難易度
レベル1
概算材料費 2,400円(イレクター部材のみ)

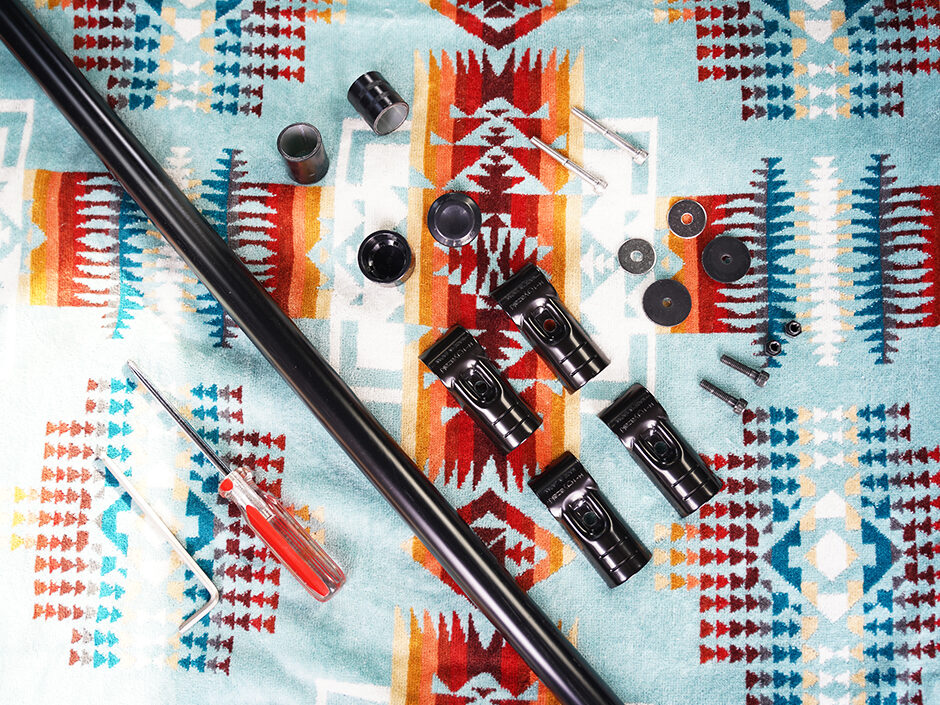

材料
その他
M6×45mm六角穴付きボルト…2個
φ26~28mmまでのワッシャー…2個
φ28mm以上のゴムワッシャー…2個
製作工程

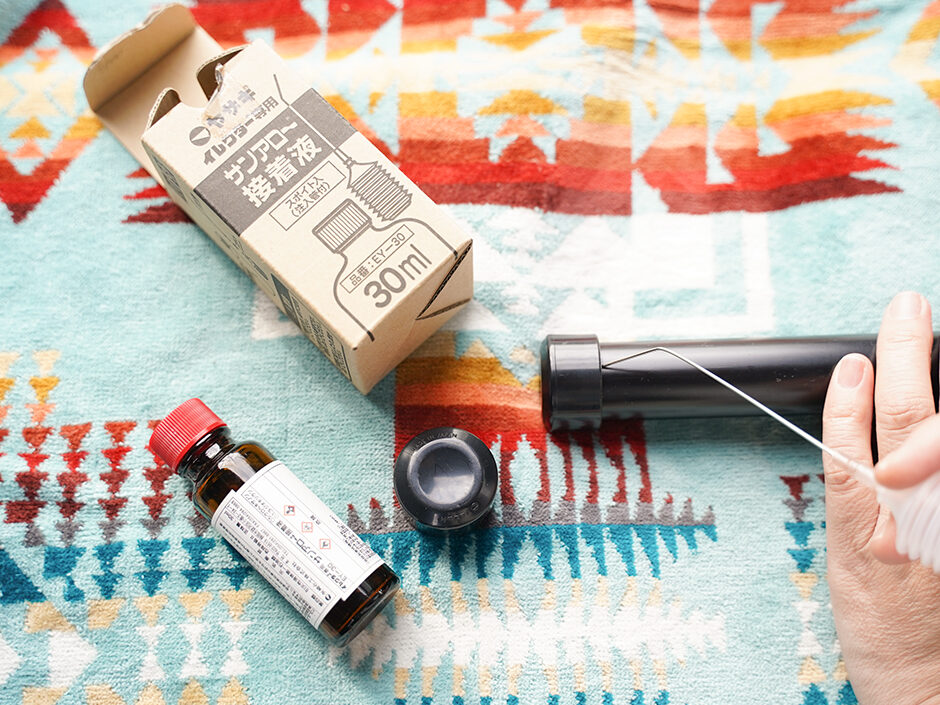

  • STEP1
    1010mmのパイプ両端にJ-49をはめて接着します。

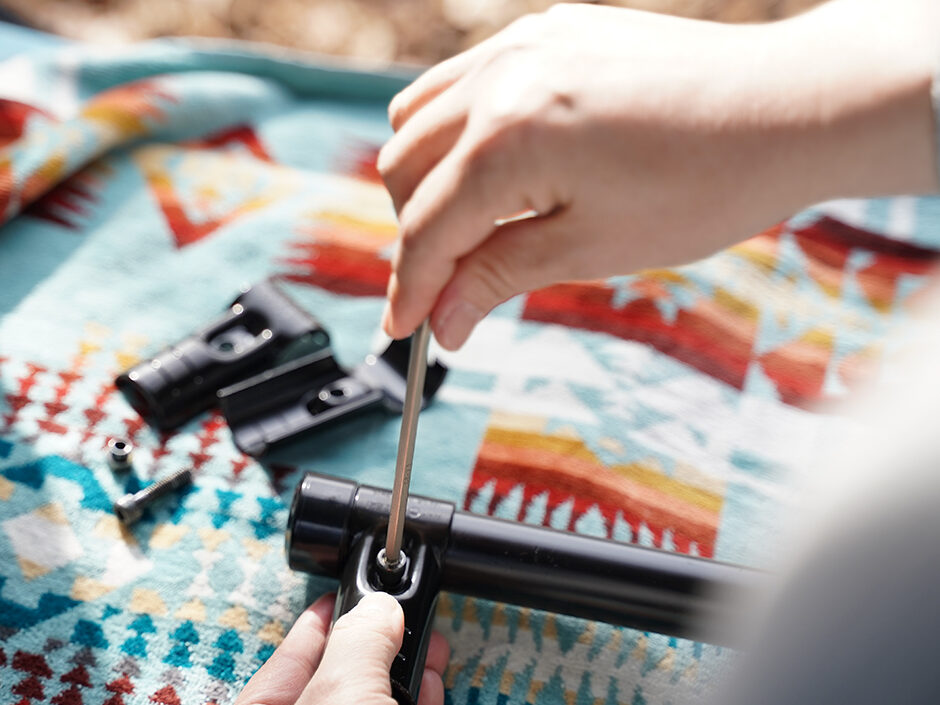

  • STEP2
    J-49が固定したらメタルジョイントHJ-1をボルトナットで軽く締め付けます。
    ●ここで完全に締め付けるのではなく、少し隙間を空けておくのがポイントです。

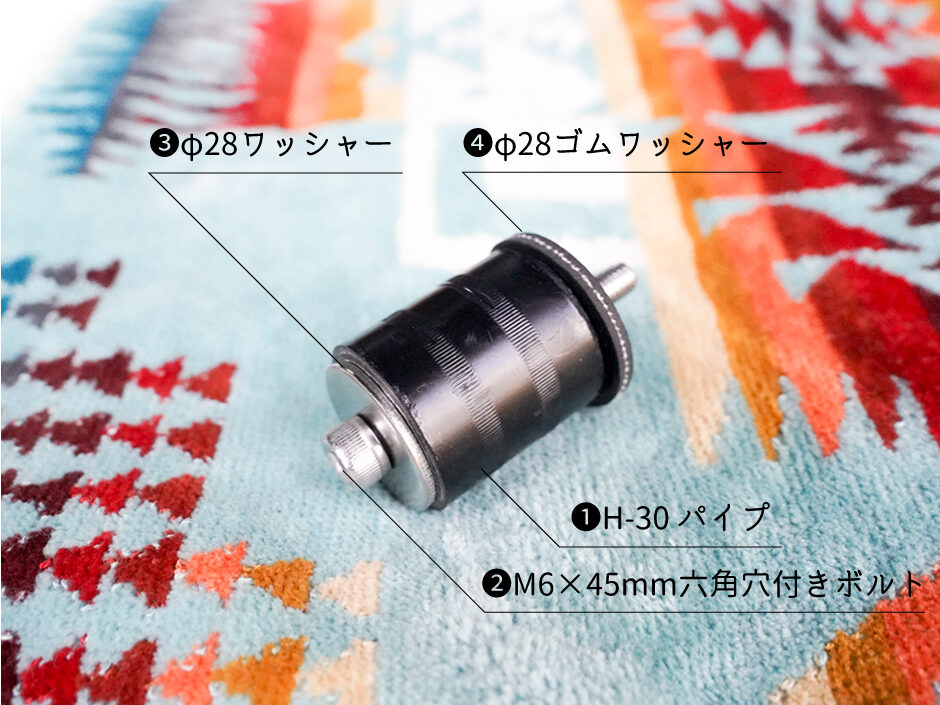

  • STEP3
    車体に取り付けるパーツをセットします。
    ①H-30パイプ
    ②M6×45mm六角穴付きボルト
    ③φ26~28mmまでのワッシャー
    ④φ28mm以上のゴムワッシャー

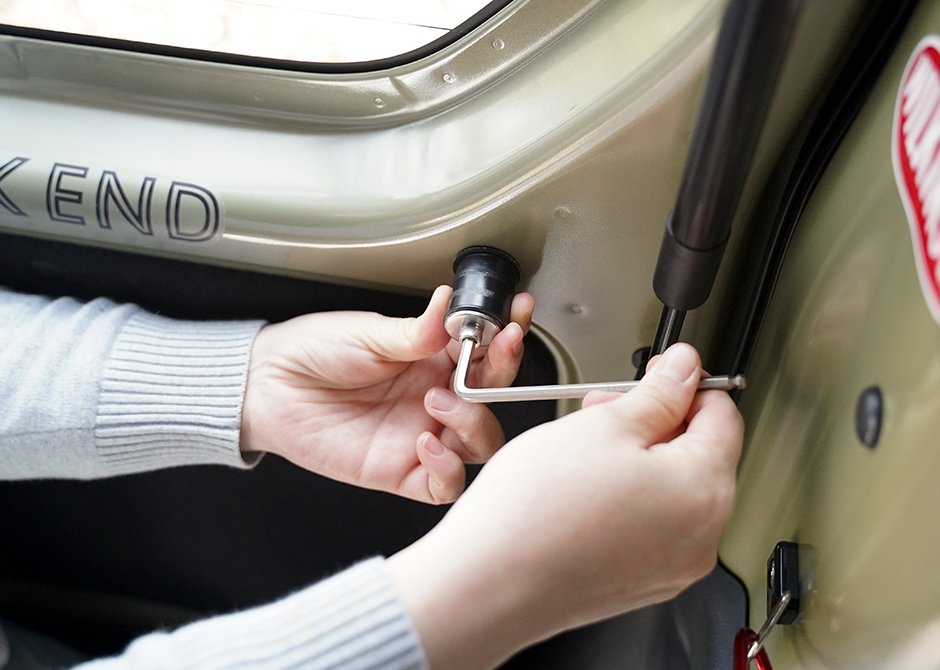

  • STEP4
    M6のボルトでテールゲートのユーティリティナットに取り付けます。

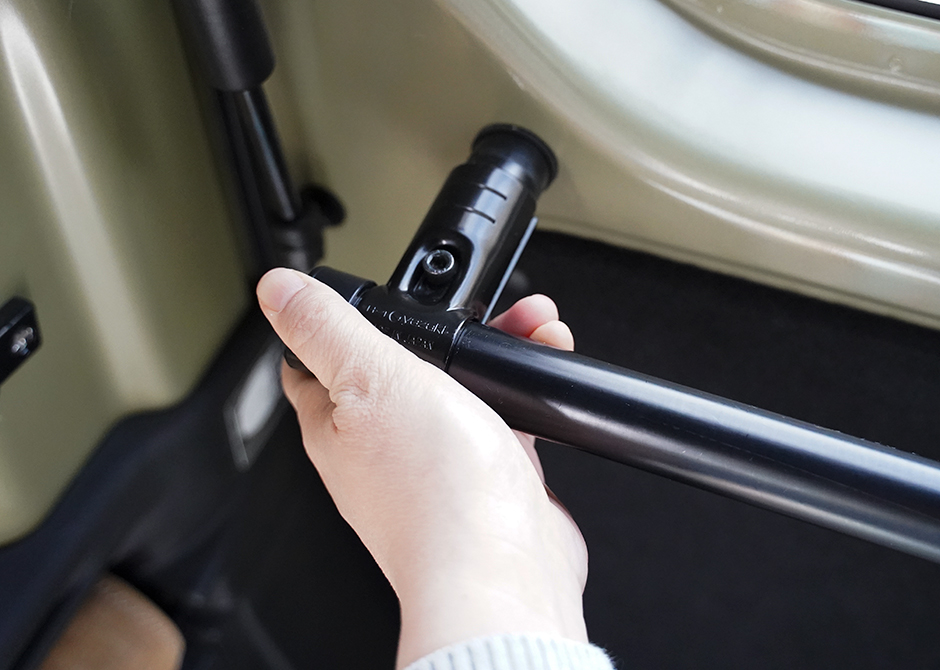

  • STEP5
    車体に取り付けたパーツにSTEP1・2で作ったイレクターのバーを差し込みます。

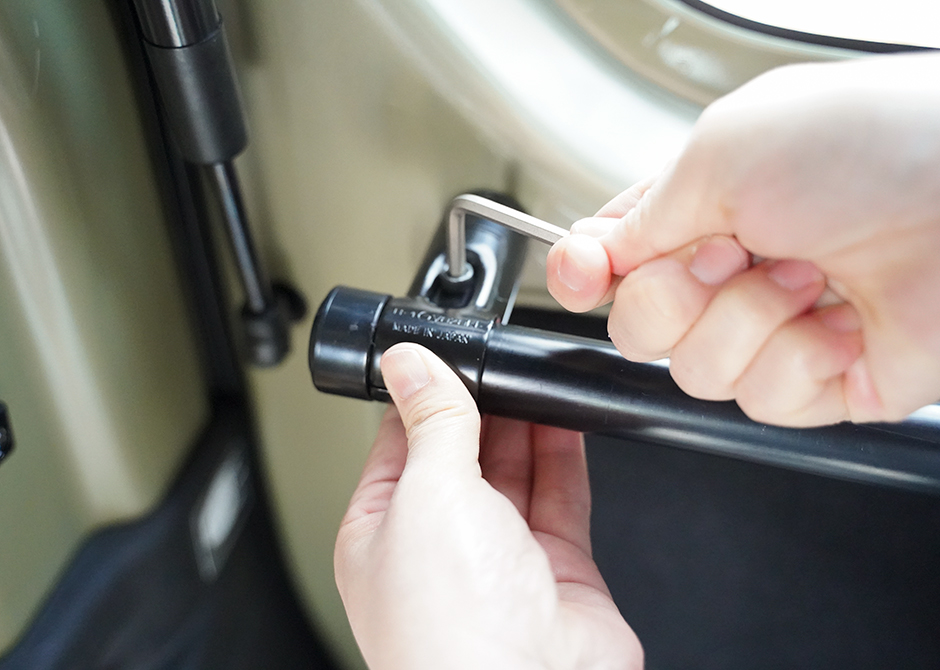

  • STEP6
    六角レンチで締め付けて完成です。

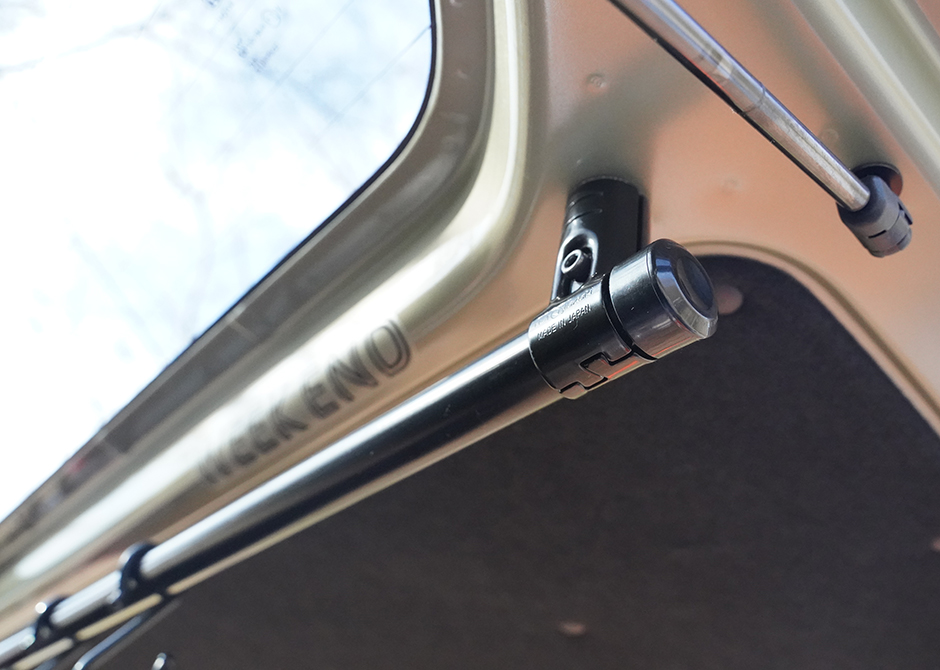

  • 完成6
組み立てのコツ
イレクターを組み立てるには、つくるものの面を意識してつくるのがコツです。
たとえば、「いす」の場合、図のように右面と左面をまず製作し、その面と面をパイプでつなぐように組み立てると段取りよく楽に組み立てることができます。
接着のコツ
接着は、パイプをジョイントを差し込んだ後、パイプとジョイントのすき間に接着液を注入して溶着します。
●最初は、仮接着(ジョイントが動かない程度に接着液を1~2滴注入)して、間違いのないことを確認してから本接着することをおすすめします。
●本接着は、製作物の向きを変えながら、できるだけ上から注入してください。やむをえず下から注入する場合は、液が奥まで入るように勢いよく注入してください。
●1度接着しただけでは不十分な場合があります。最後に接着箇所を見直してください。
●接着不足は、ジョイントが割れたりパイプが抜けたりパイプ内側が錆びる(雨水が入る)原因になります。パイプとジョイントのすき間が埋まるまでていねいに十分に接着液を注入してください
