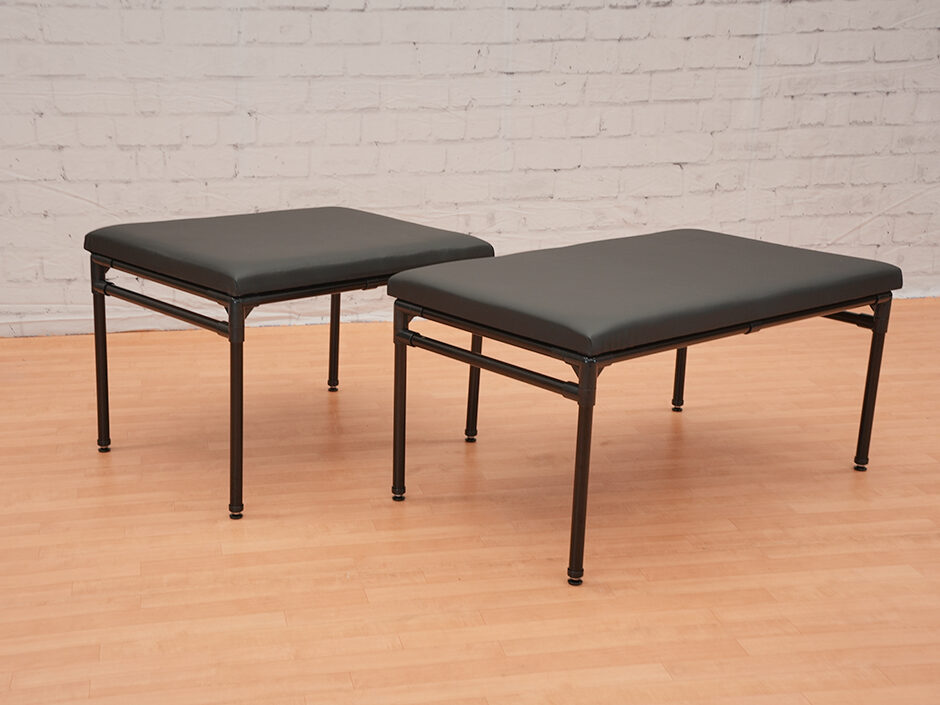

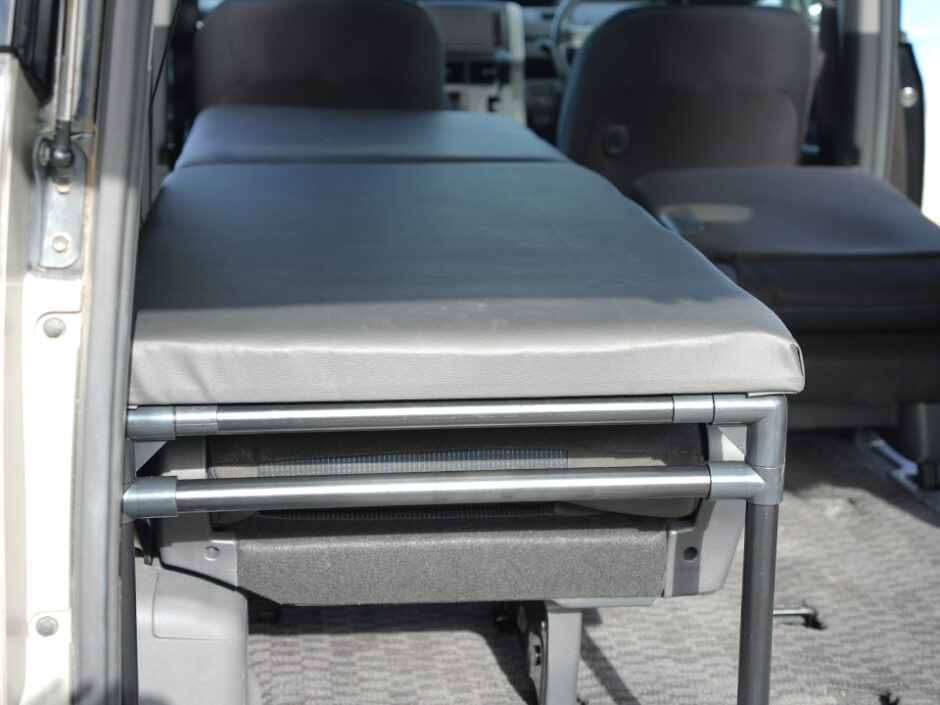

車中泊ベッド(ヴォクシー)
車のラゲッジルームに合わせた車中泊ベッドです。
車に設置した時にフラットになるように、車の勾配に合わせた設計になっています。
アジャスターで微調整することもできます。

会員登録してお気に入りに保存しよう!

お気に入り

ボタンの説明を見る

  • お気に入りとは

    マイページにお気に入りした作品が保存されます。
    ※会員ユーザーのみ

ジャンル アウトドア
作品サイズ ベッド1(大):幅101cm、奥行60cm、高さ54cm、ベッド2(小):幅76cm 奥行60cm 高さ54cm
質量:7.3kg(イレクター部材のみ)
製作期間 1日
難易度
レベル3
概算材料費 19,500円(イレクター部材のみ)

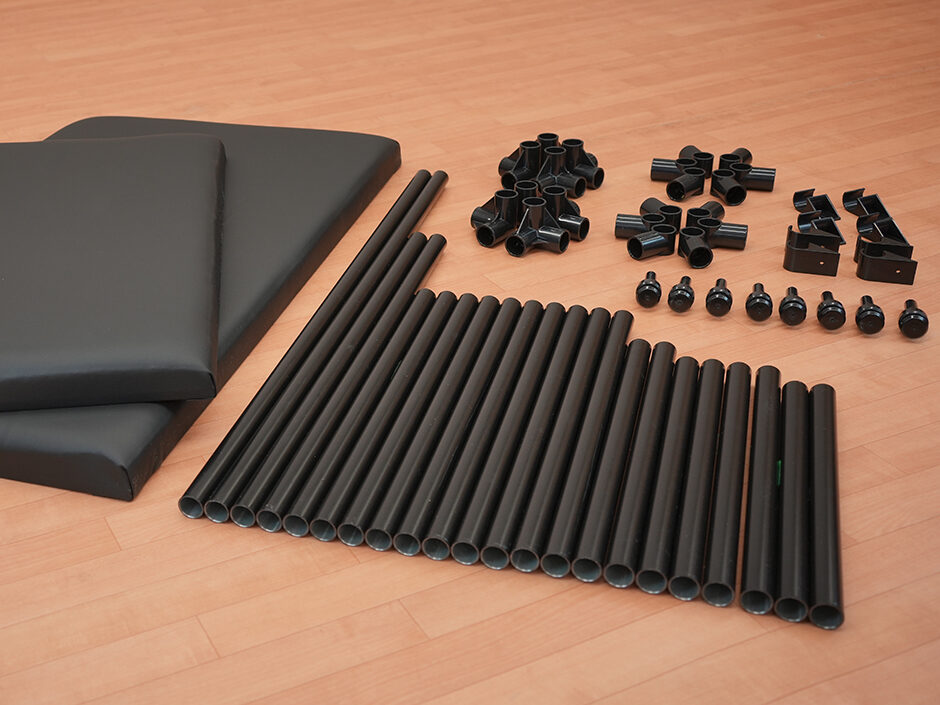

材料
その他
ベニヤ板(1010×590×12mm 1枚、760×590×12mm  1枚)
硬質ウレタンフォームチップクッション(1010×590×30mm 1枚、760×590×30mm  1枚)
高弾性ウレタンスポンジ(1010×590×15mm 1枚、760×590×15mm  1枚)
合皮(フェイクレザー)
工具
その他
メジャー、定規、サインペン、カッター、はさみ、タッカー、タッカー針
製作動画
製作工程
  • STEP1
    ベッドは大小2つ作ります。
    以下は大きい方のベッドの作り方を説明しています。
    同じ手順でもう一つのベッドも製作してください。
  • STEP2

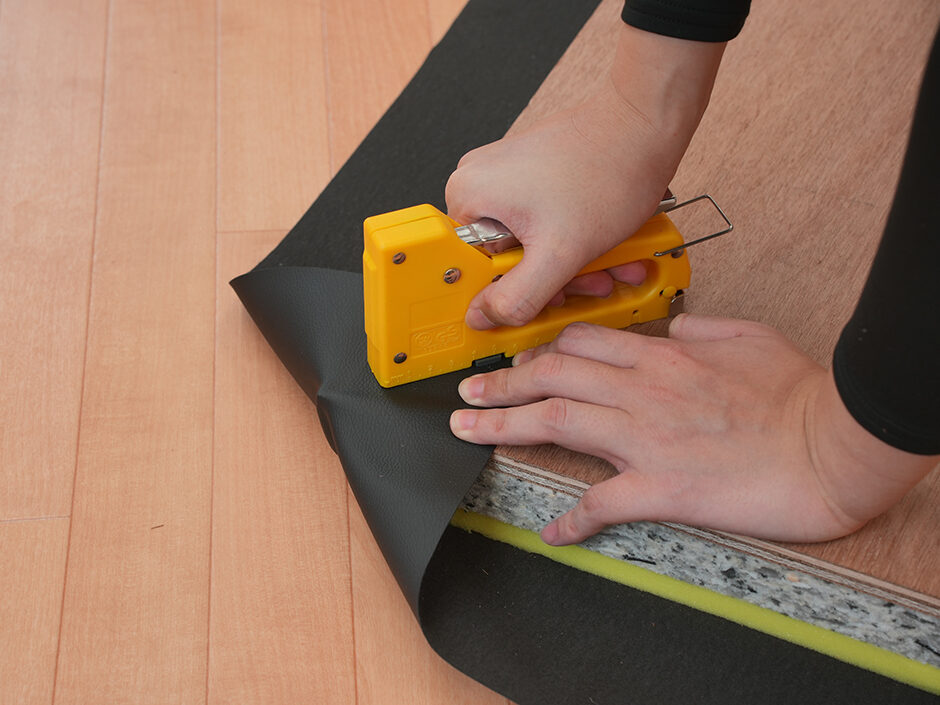

    ベッド用のマットを製作します。
    作り方詳細は 【おしえてヤジさん!】をご確認ください。
  • STEP3

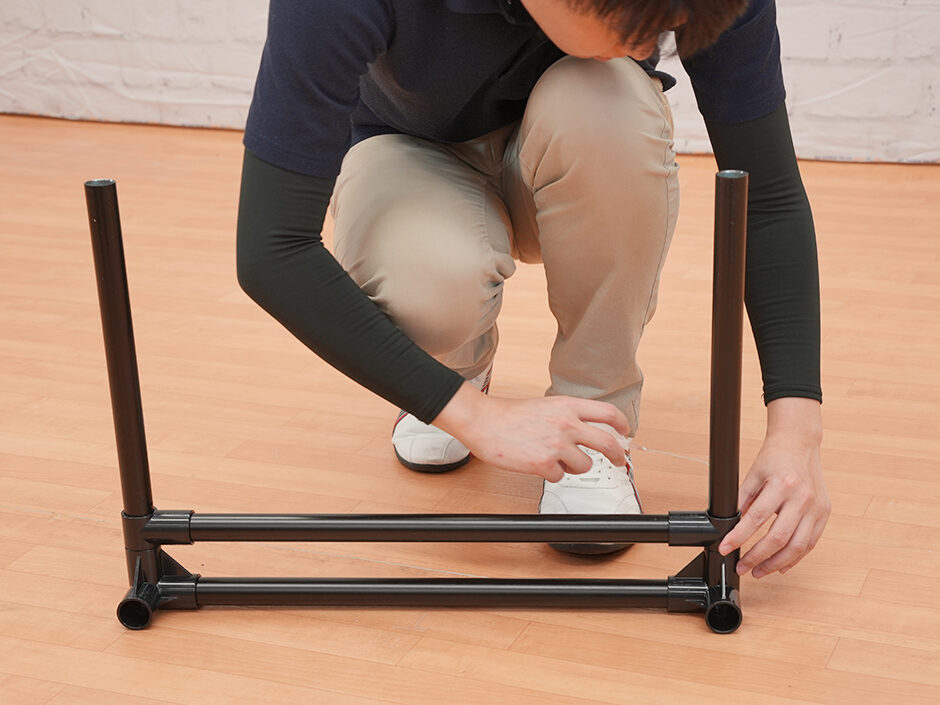

    左右の側面フレームを組み立てます。
    車の傾斜に対して平らになるように設計しているため、左右の側面フレームは高さが異なっています。

    【左フレーム】
    ①380mmのパイプにJ-4とJ-118Bを接着し、脚を作ります。(2本作ります。)
    ②2本の脚を510mmのパイプ(2本)でつなげ、接着します。

    【右フレーム】
    ①410mmのパイプにJ-4とJ-118Bを接着し、脚を作ります。(2本作ります。)
    ②2本の脚を510mmのパイプ(2本)でつなげ、接着します。
  • STEP4

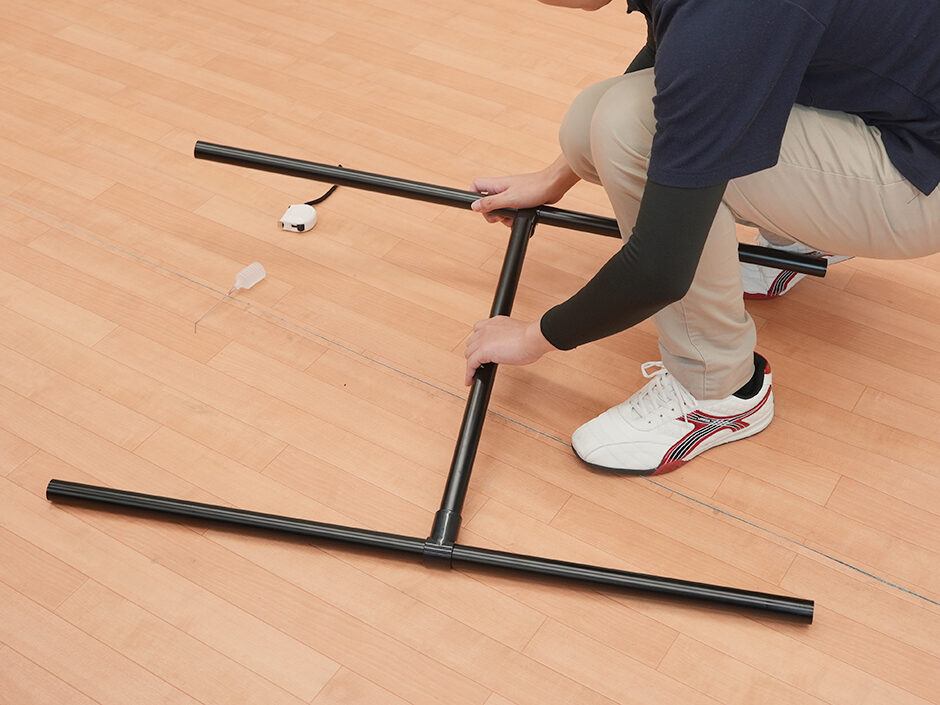

    上面を組み立てます。
    イレクターパイプ934mmと510mmをH型に組み、接着してください。
  • STEP5

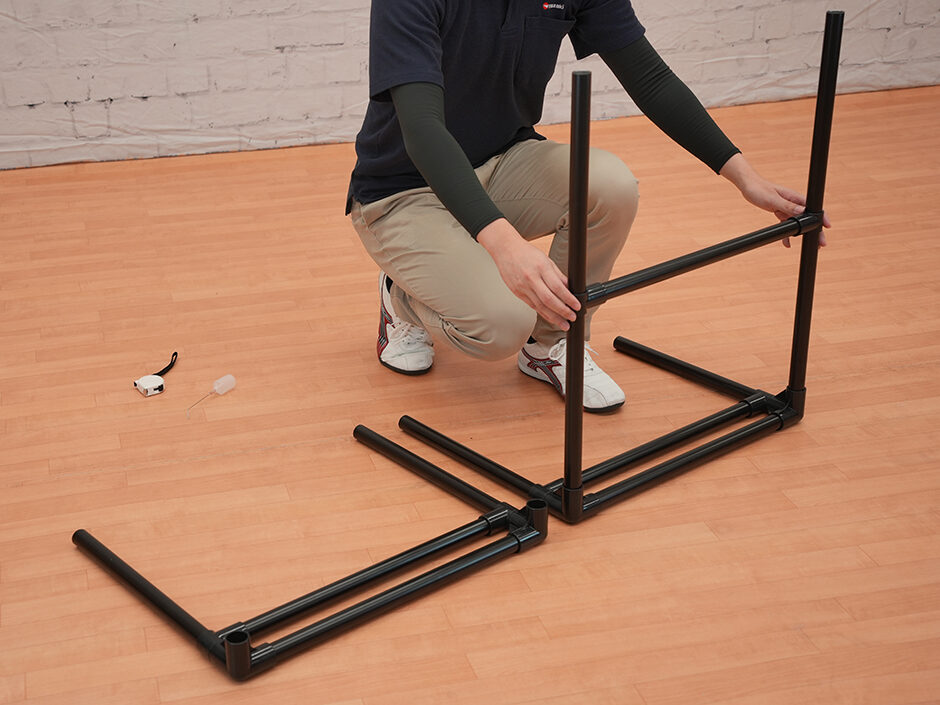

    右フレームのJ-4にSTEP4で作った上面を差し込みます。
  • STEP6

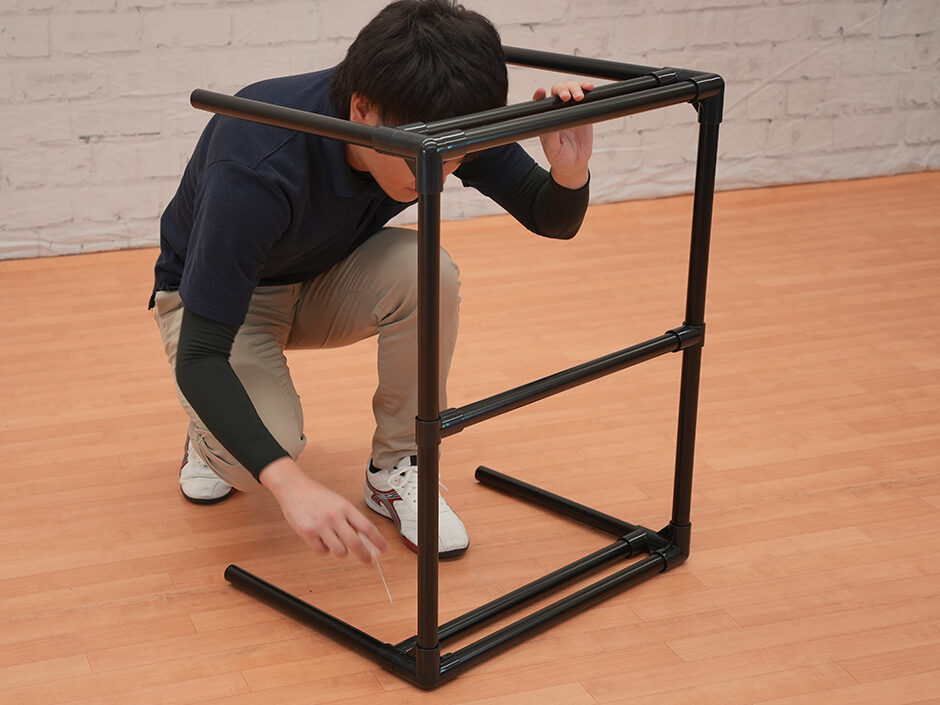

    STEP5の上に左フレームを重ね、全体を接着します。
  • STEP7

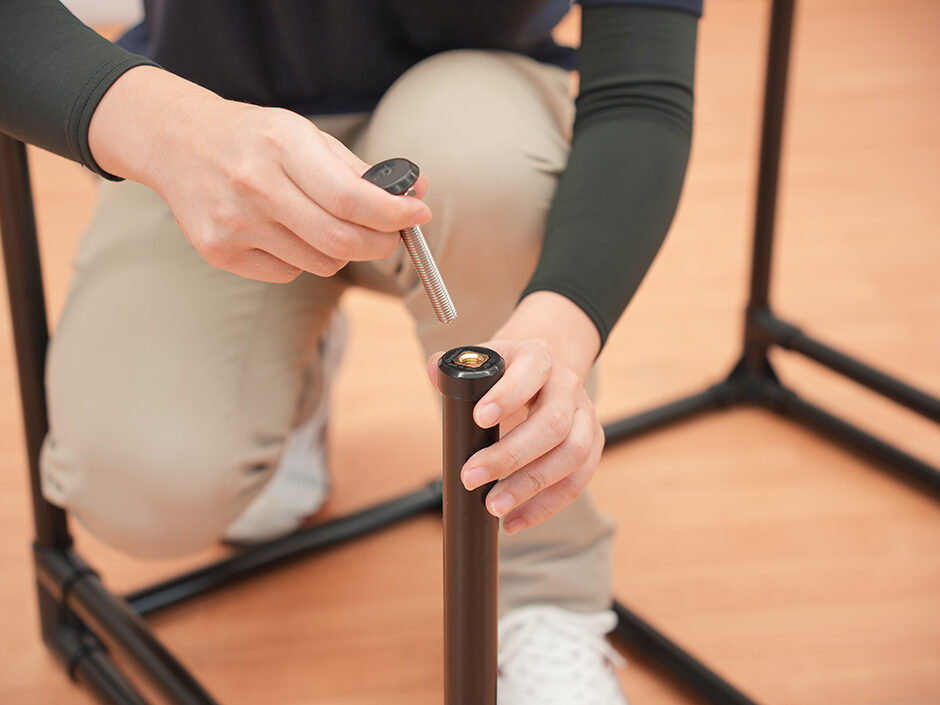

    脚にJG-12 SET(アジャスター)を取付け、接着します。
    取付詳細は 【アジャスターL取付手順】をご確認ください。
  • STEP8

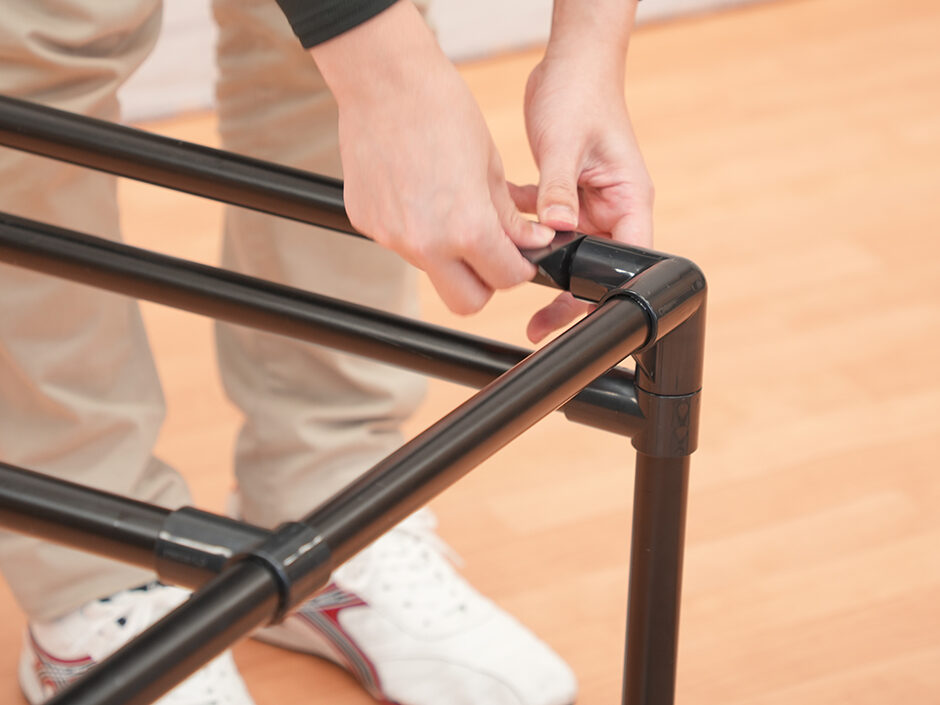

    J-113Aを4箇所にはめ込みます。
  • STEP9

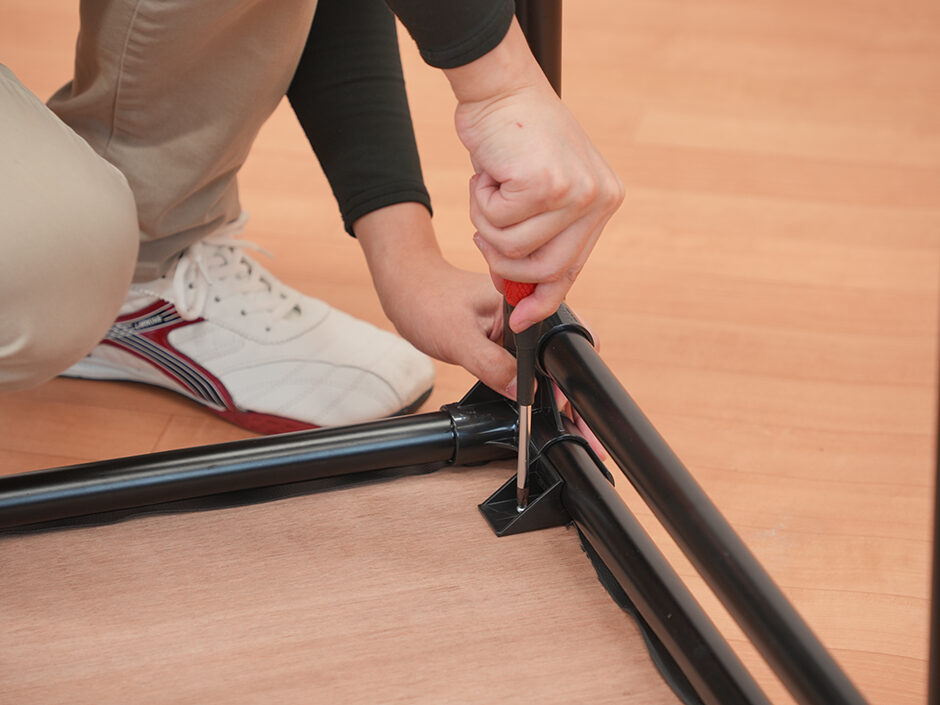

    J-113Aにネジ留めをして板を取り付けます。
    床に板を敷き、フレームをひっくり返して取り付けると作業がしやすくなります。
  • STEP10

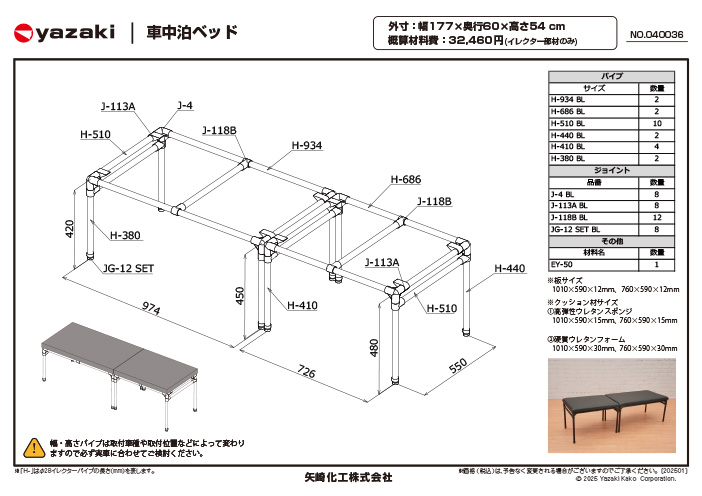

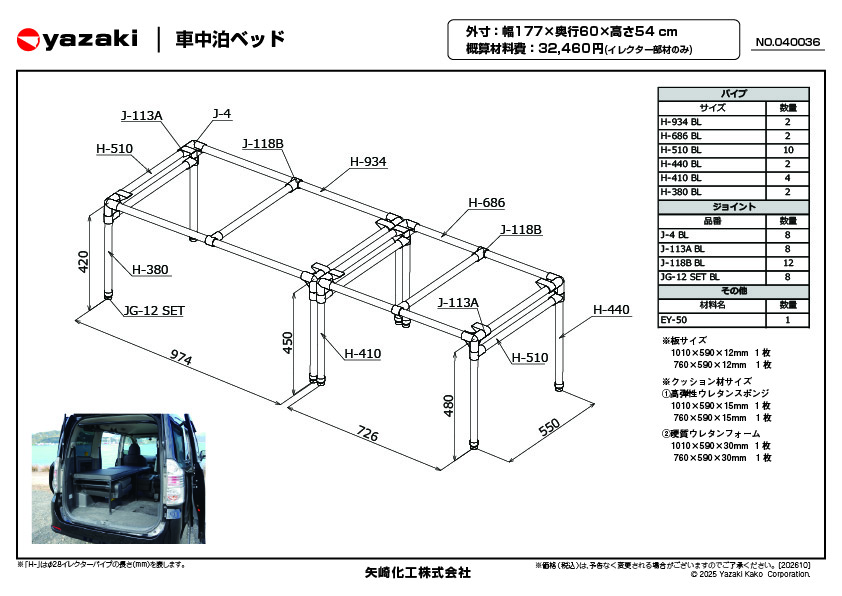

    図面に従いサイズ違いのベッドをもう一つ作ります。
  • STEP11

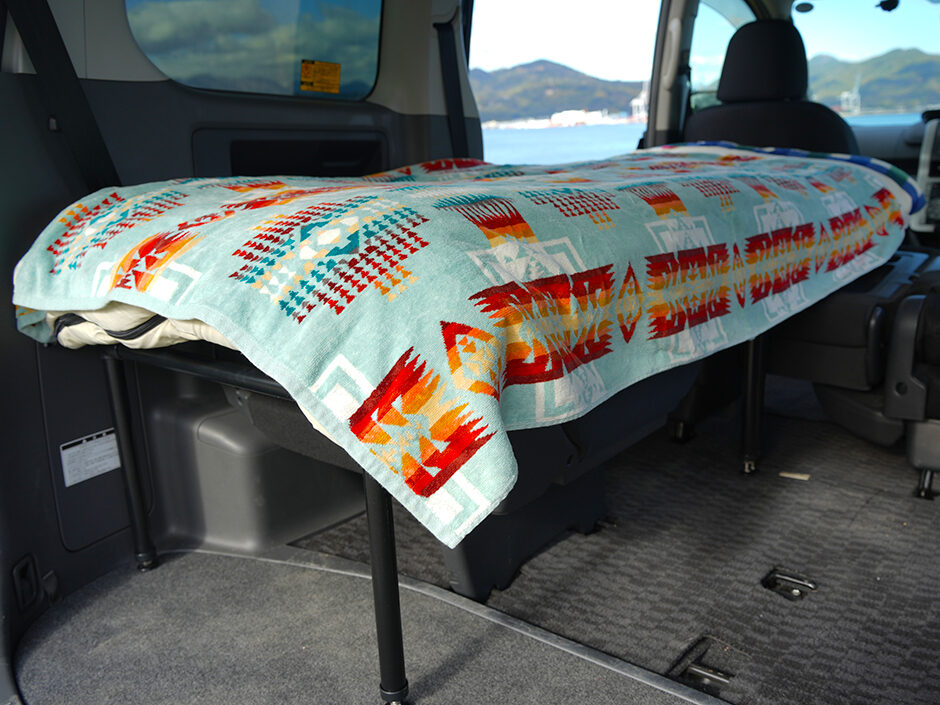

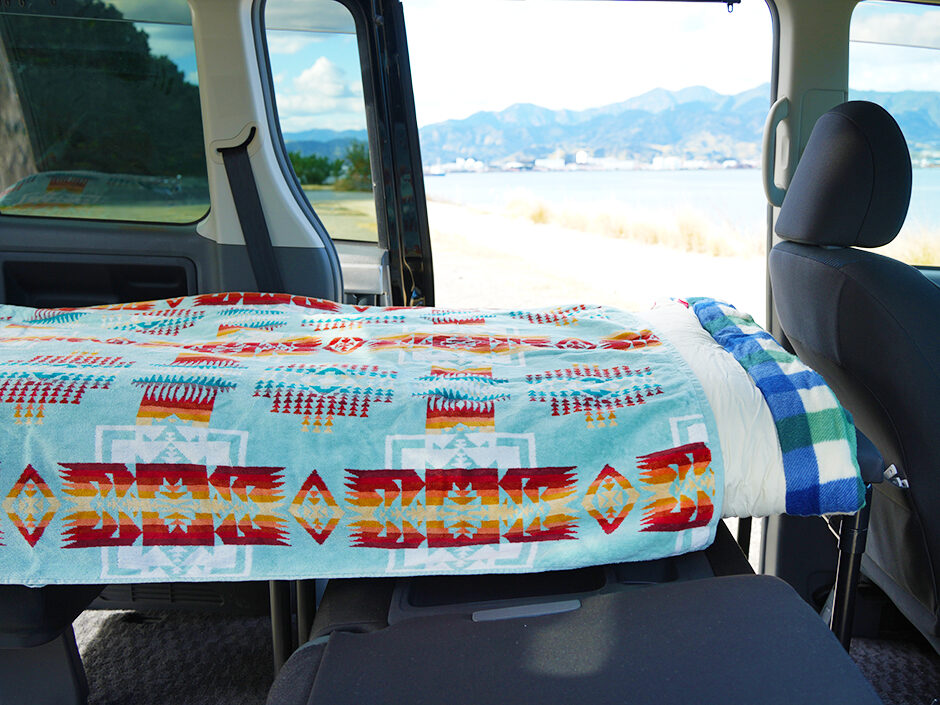

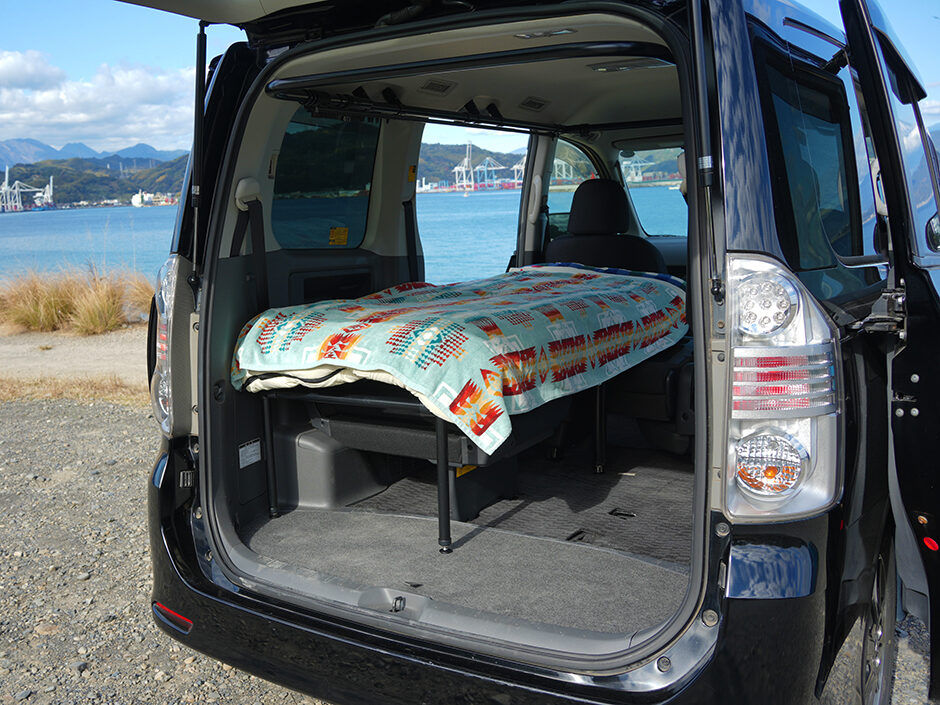

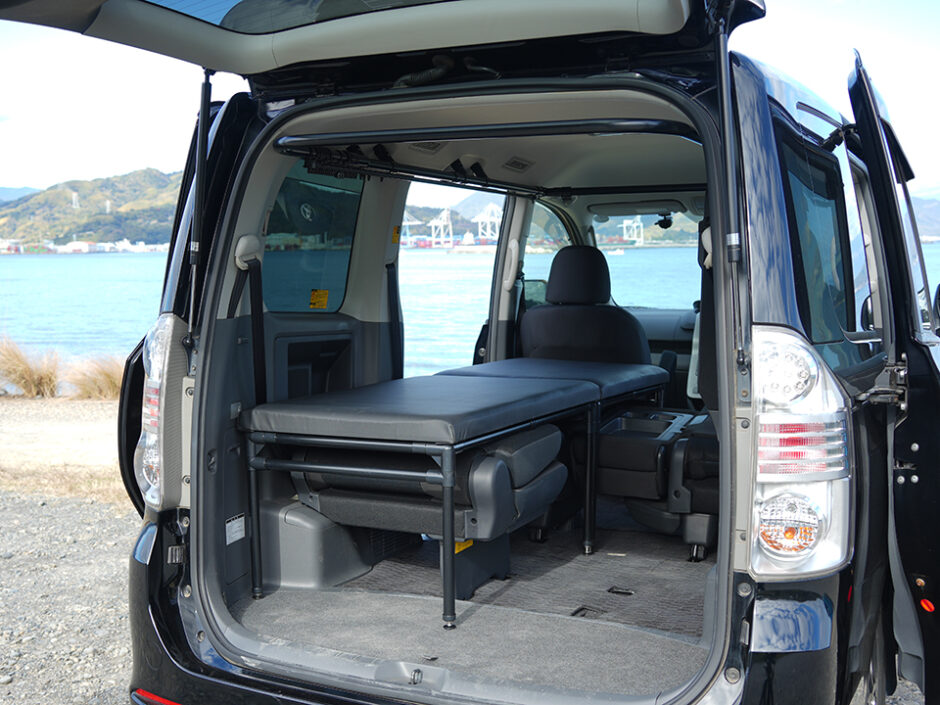

    車の座席を折り畳み、ベッドを設置します。
  • STEP12

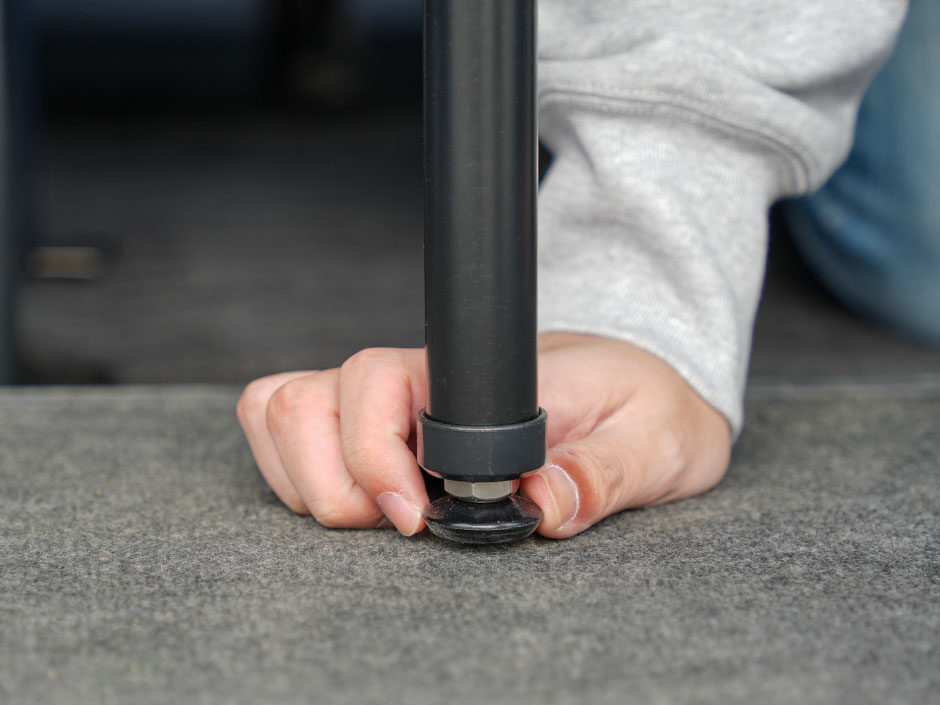

    ベッドがガタつく場合は、アジャスターで調整してください。

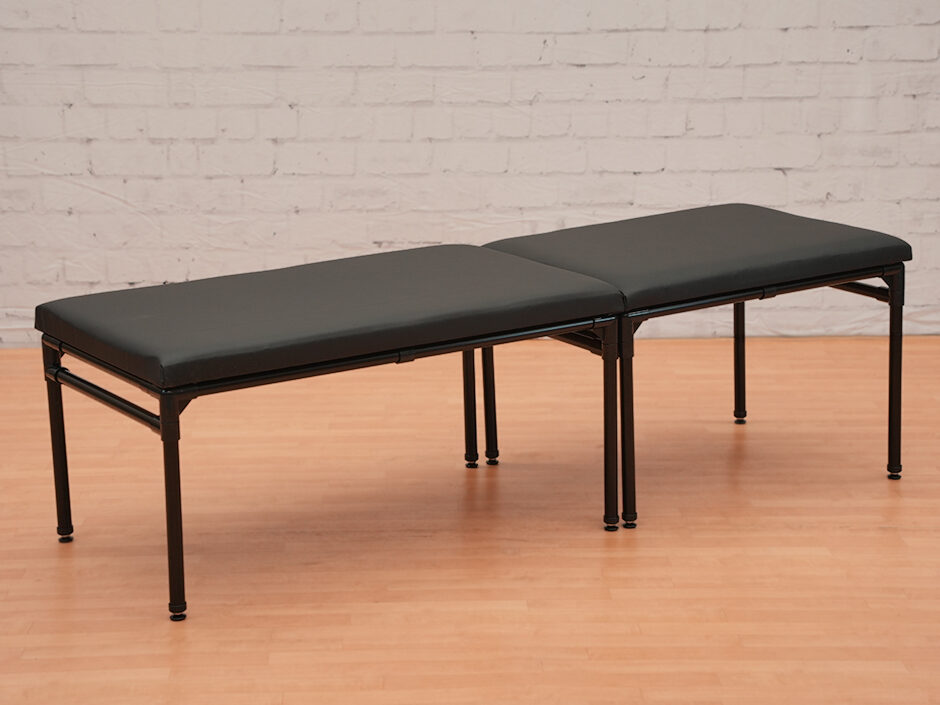

  • 完成12
組み立てのコツ
イレクターを組み立てるには、つくるものの面を意識してつくるのがコツです。
たとえば、「いす」の場合、図のように右面と左面をまず製作し、その面と面をパイプでつなぐように組み立てると段取りよく楽に組み立てることができます。
接着のコツ
接着は、パイプをジョイントを差し込んだ後、パイプとジョイントのすき間に接着液を注入して溶着します。
●最初は、仮接着(ジョイントが動かない程度に接着液を1~2滴注入)して、間違いのないことを確認してから本接着することをおすすめします。
●本接着は、製作物の向きを変えながら、できるだけ上から注入してください。やむをえず下から注入する場合は、液が奥まで入るように勢いよく注入してください。
●1度接着しただけでは不十分な場合があります。最後に接着箇所を見直してください。
●接着不足は、ジョイントが割れたりパイプが抜けたりパイプ内側が錆びる(雨水が入る)原因になります。パイプとジョイントのすき間が埋まるまでていねいに十分に接着液を注入してください
