  • 伸縮式車中泊ベッド その1

    伸縮式のベッドフレームの全体図となります。
    伸縮は前後左右に伸縮するようになっています。
    写真には着地している脚が8本ですが、伸縮側の部分にそれぞれ2本ずつ、差し込む形で取り付けます。
    車の中では伸縮時に足が邪魔になってしまうため、この形となりました。

  • 伸縮式車中泊ベッド その2

    普段は荷物を置くための棚になっています。
    幅方向を縮めればシートを跳ね上げた状態でも使用可能です。

作品説明

車中泊のベットキッドについて、色々と調べましたが、なかなか自分の希望に沿った物が見つからず、自分で仕様から考えました。
車中泊の際に使えるベッドキットとして、何点か個人的仕様を盛り込みました。
・3rdシートの取り外し無し
・3rdシートを跳ね上げた状態でも使用可
・2ndシートを倒しても倒さなくても使用可
・左右別々での使用も可
・最大化する際の組み立てが楽
上記の点について考えた結果、左右別々でフレームを組んで載せるだけでは、グラつきが大きそうなので伸縮式の一体物となりました。
当方車両はヴェルファイアとなりますが、伸縮式の為、幅広い車種で使用可能かと思います。
イレクター初製作の為、色々と調整に時間が掛かりました。

製作工程
  • STEP1

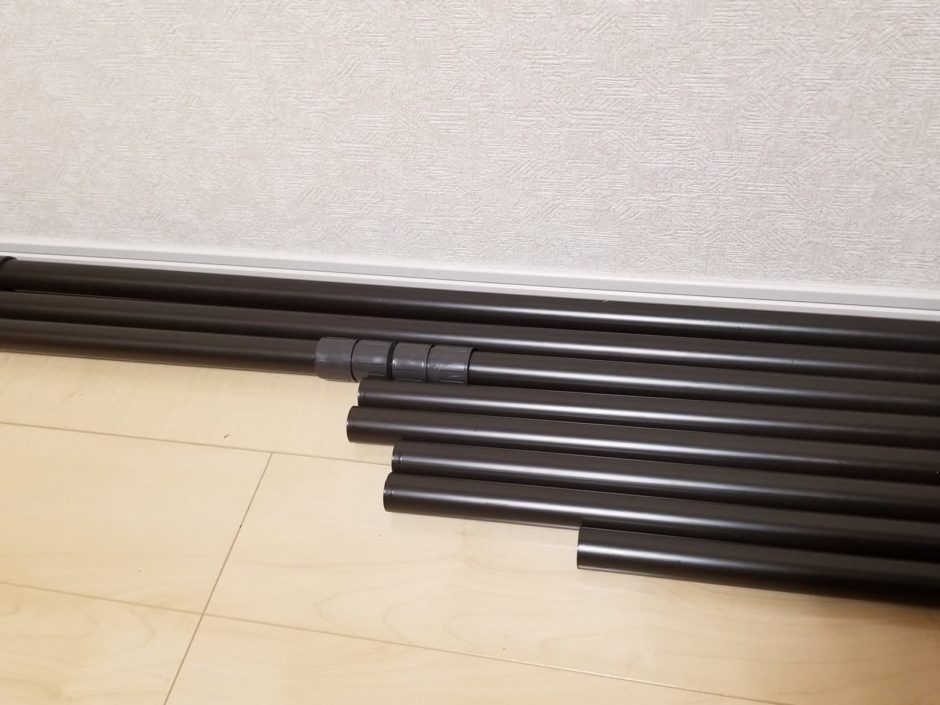

    パイプを寸法を図って切ったり、伸縮ロックセットを付けました。
  • STEP2

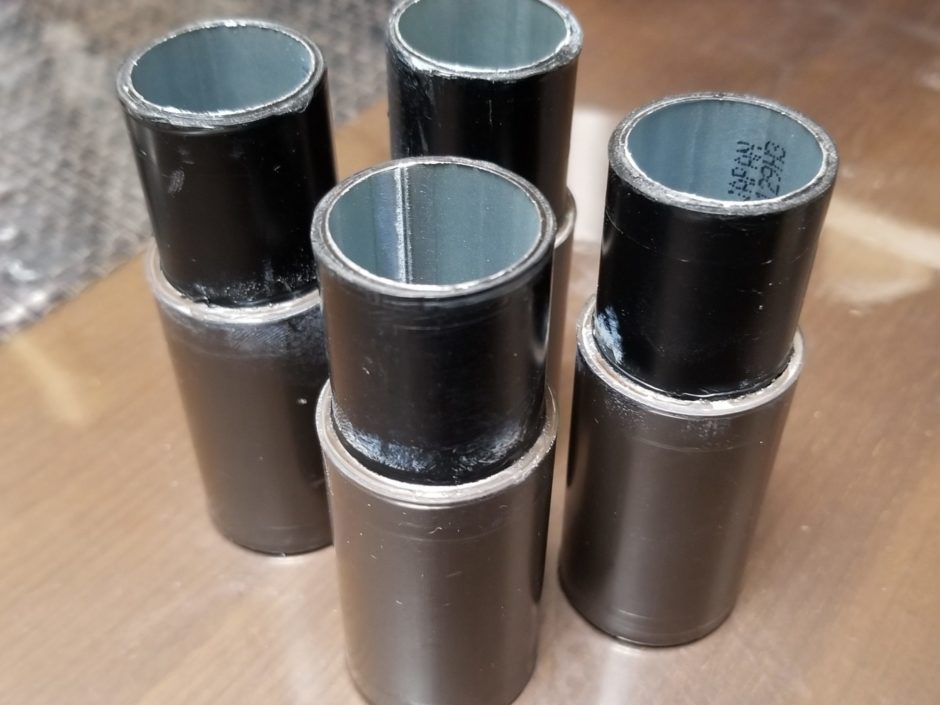

    伸縮側の脚用アタッチメントを作製しました。
    28と32のパイプを接着しました。28のパイプをジョイントに噛ませ、32のパイプに脚用の28パイプを差し込んむだけの簡単仕様の為の物です。
  • STEP3

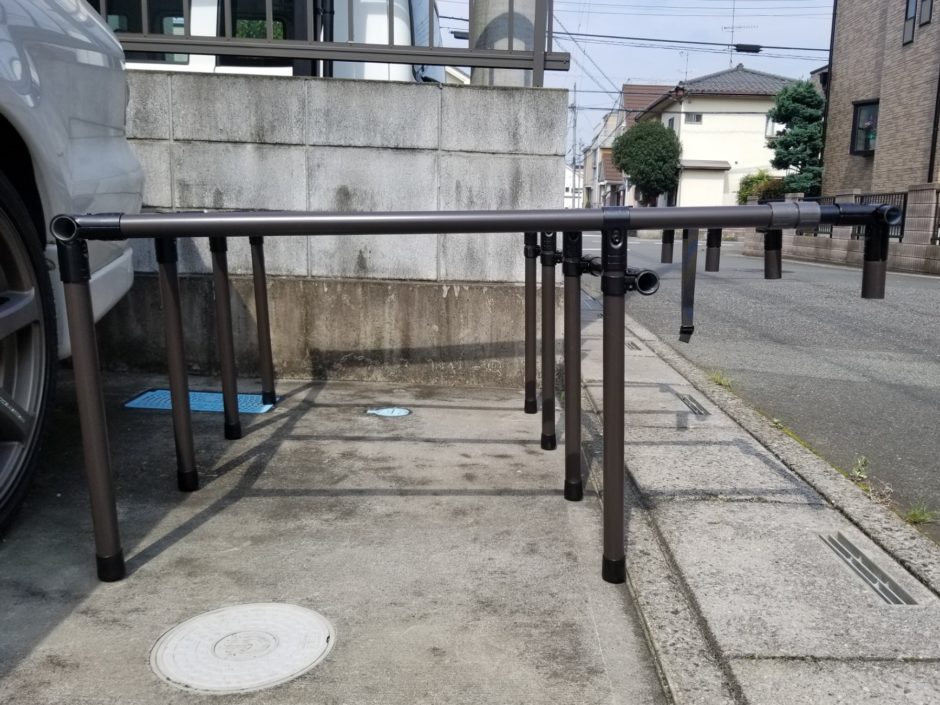

    かなりすっ飛ばしましたが、組み立て後の横からの写真です。
    結局、当初の設計から、色々と手を加え、追加の材料購入や、使用する筈だった材料を使わなくなったり、制作中に子供がわちゃわちゃしたりと、ここまでにかなり苦労しました。
  • STEP4
    またまた飛びましたが、組み立てシーンです。
    左右の伸縮部分を前方に引っ張って伸ばします。
    伸ばしたら、伸縮部用の脚を作製したアタッチメントに差し込んでフレームの最大化が完了。
  • STEP5

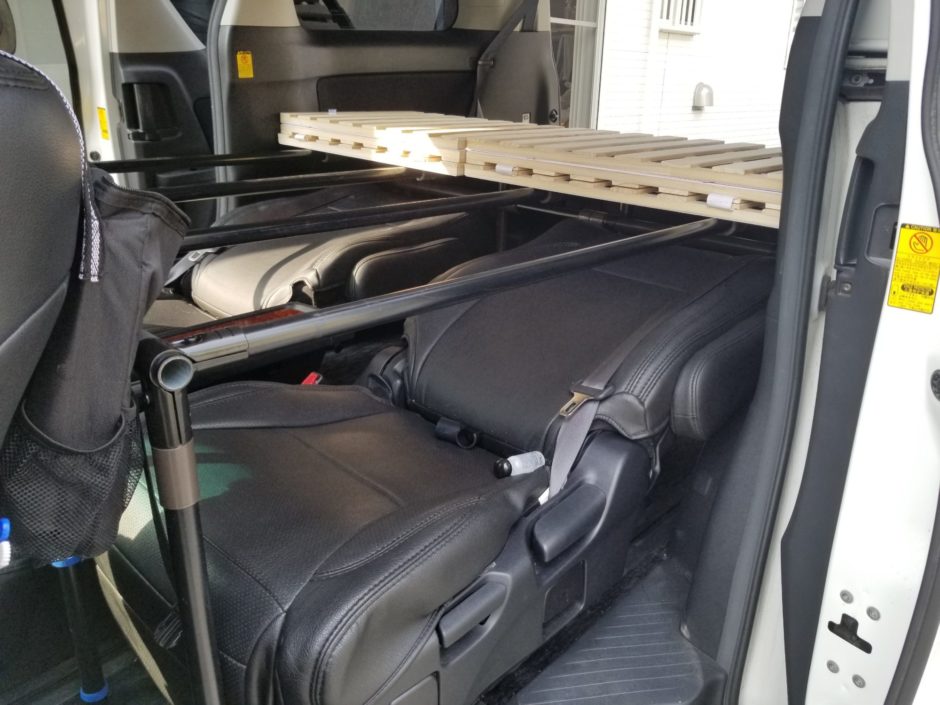

    折り畳み式スノコを広げて、フラットにしていきます。
    写真は片側をソファーベッド的な状態にしてあります。両側も可。
    2ndシートを前へフルスライドすれば、170cm弱のベッドとなります。
    2ndシートを後ろに倒してセットすれば、片側のみ最大化も可能です。
  • STEP6

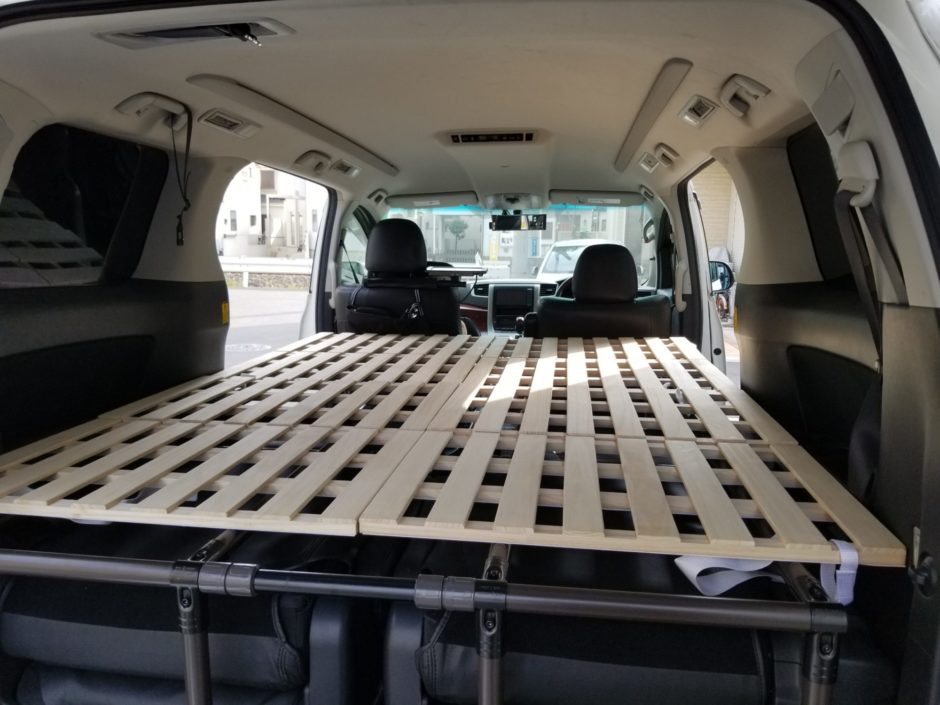

    2ndシートを倒して最大化した状態です。
    ダブルサイズの折り畳み式スノコでフラットにし、十分な就寝スペースです。この上にアウトドア用のマットレス等を敷きます。
    脚の長さは前・中・後でそれぞれ変えて水平になるようにしてあります。
  • STEP7

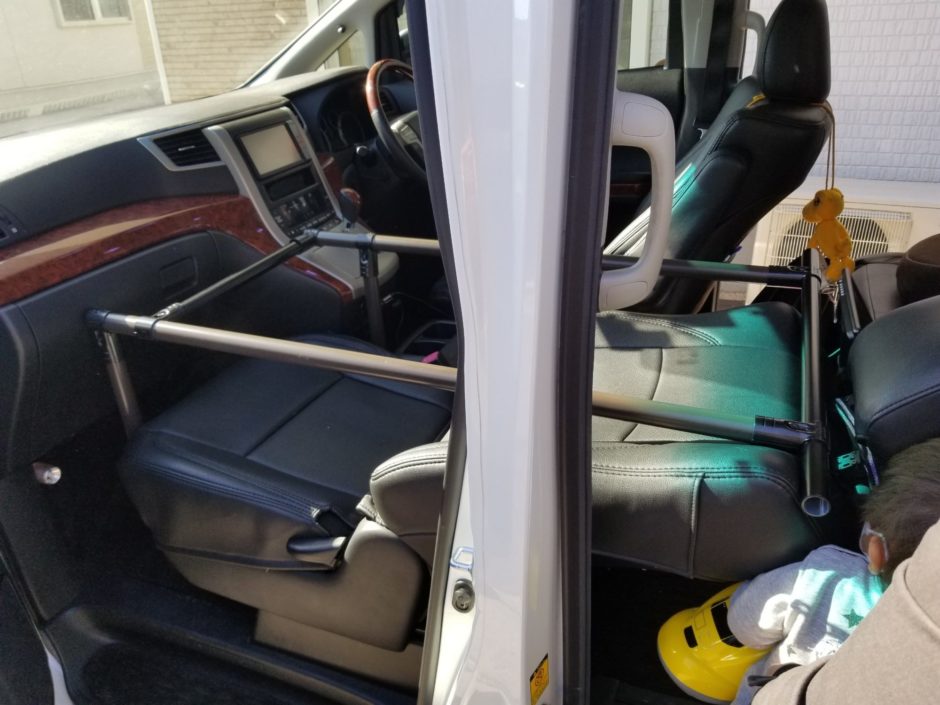

    おまけで助手席用の拡張フレームも作りました。
    運転席用も付けたら車内全面フルフラットになります。
    恐らくそこまでのスペースは必要ないと思われますが。。
  • 完成7
    フレームの強度は全く問題ないですが、折り畳み式スノコ(桐)の強度に難がありそうだったのでロールスノコ(桧)を追加しました。
    これで重量級でも安心して乗ることが出来ます((o( ̄ー ̄)o))
材料

イレクター32Φ×1050mm 14本
イレクター28Φ×1100mm  7本
32・28異径メタルジョイントセット SEJ-1B 4個
32・28異径メタルジョイントセット BEJ-1A 2個
32メタルジョイント SJ-1 2個
32メタルジョイント SJ-2 8個
32メタルジョイント SJ-6 4個
異径ジョイント 伸縮ロックセット JE-101SET 8個
28メタルジョイント HJ-2 4個
28インナーキャップ 8個
32用ゴムキャップ 8個 こちらはイレクターに設定が無く、ホームセンターにて別コーナーで調達

工具

パイプカッター・6角レンチ
