車中泊ベッド(デリカD5)
車内にフラットな場所をつくり、快適に身体を休めることができる車中泊ベッドです。
※車中泊ベッドのモデル車種は、デリカD5(型式:DBA-CV2W)です。
※必ず設置するお車の寸法をご確認の上、製作してください。

会員登録してお気に入りに保存しよう!

お気に入り

ボタンの説明を見る

  • お気に入りとは

    マイページにお気に入りした作品が保存されます。
    ※会員ユーザーのみ

ジャンル アウトドア ホビー
作品サイズ 幅107cm 奥行179cm 高さ47cm
製作期間 1日
難易度
レベル2
概算材料費 24,600円(イレクター部材のみ)
製作動画
製作工程
  • STEP1
    シートを倒して、車中泊ベッドの設置スペースを作ります。
    2列目シートは前方にスライドしてから倒します。3列目シートは跳ね上げて固定します。
  • STEP2

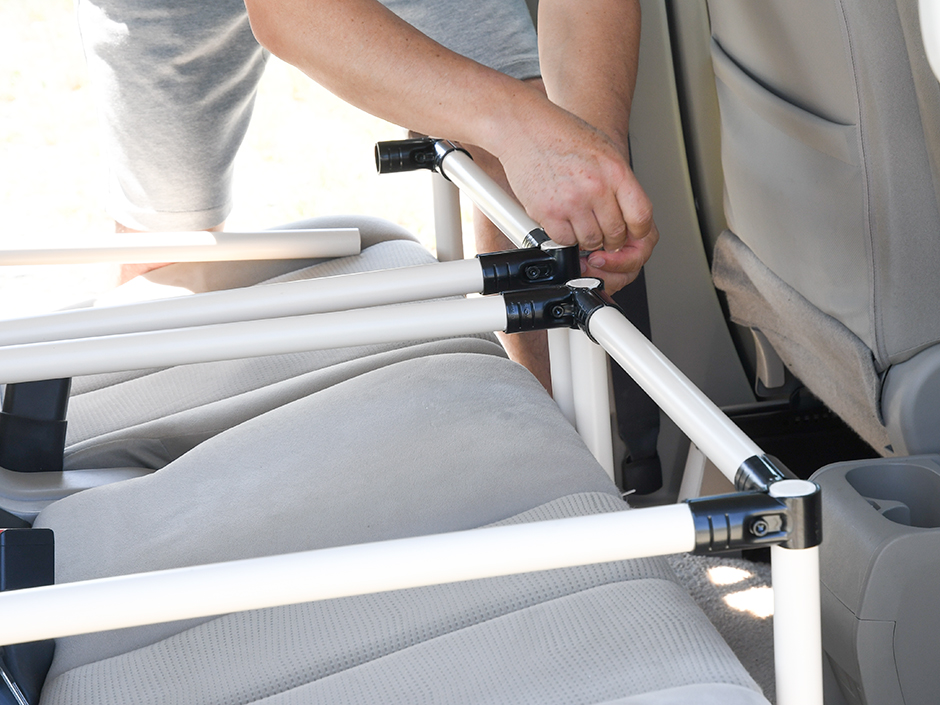

    イレクターでフレームを組み立てていきます。
    分解できるメタルジョイントを使い、しっかりと締め付けて固定します。
    ※[材料写真]のように、あらかじめ面単位で組み立てておくと、現地での設置が簡単です。
  • STEP3
    2列目シートを囲うように面と面をパイプ(1080mm)で連結し、フレームを組み立てます。
  • STEP4
    3列目シートの空間にフレームを組み立てます。
    STEP3で組み立てた、2列目シート部のフレームと面をパイプ(530mm)で連結します。
    さらに、補強用の横パイプ(960mm)を2本、メタルジョイント(HJ-1)で固定します。
  • STEP5

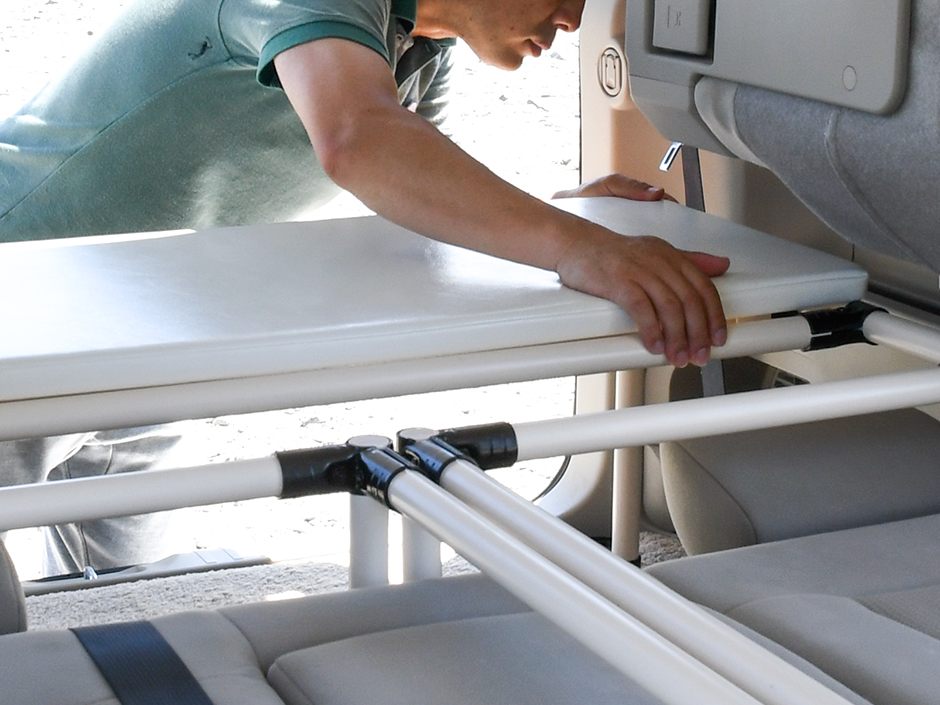

    最後に、マット付きの板をフレームに取り付けます。
    板の裏にあらかじめJ-46を取り付けておき、イレクターにはめ込んで固定します。
  • 完成5
    車内にフラットなベッドが完成です。
    ベッドの下には、荷物を置くことができる収納スペースもあります。



    【使用上の注意】
    ・車中泊ベッドを設置したまま走行しないでください。
    ・走行時に収納できる設計をしてください。
    ・プラスチックジョイントは必ず接着してください。
    ・分解部分はメタルジョイントを使用してください。
組み立てのコツ
イレクターを組み立てるには、つくるものの面を意識してつくるのがコツです。
たとえば、「いす」の場合、図のように右面と左面をまず製作し、その面と面をパイプでつなぐように組み立てると段取りよく楽に組み立てることができます。
接着のコツ
接着は、パイプをジョイントを差し込んだ後、パイプとジョイントのすき間に接着液を注入して溶着します。
●最初は、仮接着(ジョイントが動かない程度に接着液を1~2滴注入)して、間違いのないことを確認してから本接着することをおすすめします。
●本接着は、製作物の向きを変えながら、できるだけ上から注入してください。やむをえず下から注入する場合は、液が奥まで入るように勢いよく注入してください。
●1度接着しただけでは不十分な場合があります。最後に接着箇所を見直してください。
●接着不足は、ジョイントが割れたりパイプが抜けたりパイプ内側が錆びる(雨水が入る)原因になります。パイプとジョイントのすき間が埋まるまでていねいに十分に接着液を注入してください
