テーマ:イレクターで創る、あなただけの大切な時間
家族5人で車中泊!!2段ベッド&テーブル・イスセット
After(製作後)
気に入った作品に投票してください!
投票期日:2021年10月31日(日)まで
この作品に投票する
作品サイズ 間口126×奥行276×高さ95 cm
製作期間 1か月程度
製作費用

イレクター部品:35,000円

その他の製作費用:27,000円

作品PR

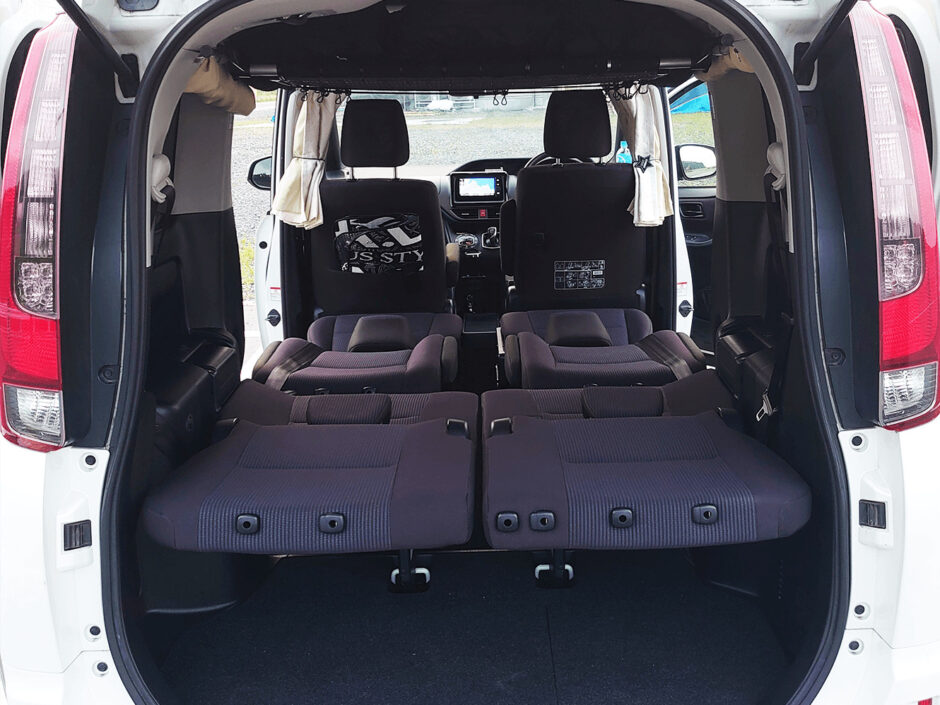

  • Before(製作前)
    家族5人で車中泊を楽しむために、車内にベッドを作ることを計画しました。
    ミニバンで大人2人、子供3人(小学生以下)が寝るためにはどうすればいいのか?と考え、2段ベッドを検討しました。
    2列目と3列目のシートは倒したまま、よりフラットにして寝られるように、イレクターを使用する設計にしました。

    また、ベッドで使用する部材を有効活用できないか?と考え、食事などで使用するテーブル・イスに変形する仕様にしました。
    ベッドで使用する部材の一部と、テーブル・イスの足になるイレクターを追加することで変形します。
  • Before(製作前)

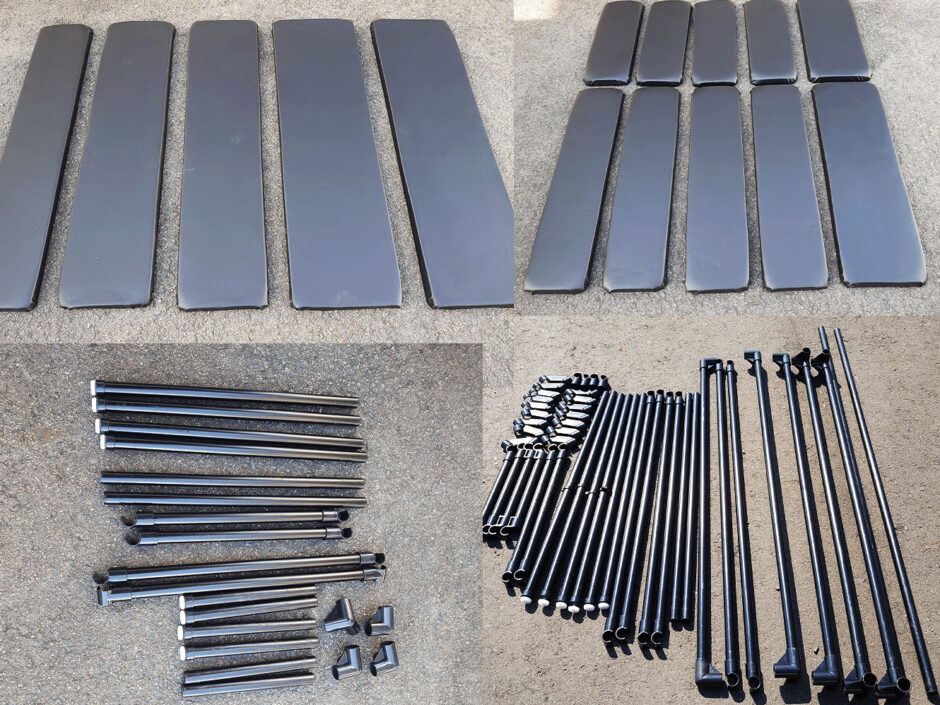

    車内で使うイレクターと、板の写真です。
    合板をカットしたものに、ウレタンクッションを敷き、フェイクレザーで巻いたもの(上部写真)
    レザーは、板の裏面にタッカーで留めました。

    2段ベッド用【126㎝×約30㎝】が5枚(左上写真)
    下段ベッド用【60㎝×約25㎝】【90㎝×約25㎝】が各5枚(右上写真)
    3枚の合板から無駄なく切り出したため、板の幅は異なっています。

    車内で使用するイレクター(右下写真)
    テーブル・イスの足になるイレクター(左下写真)
  • After(製作後)

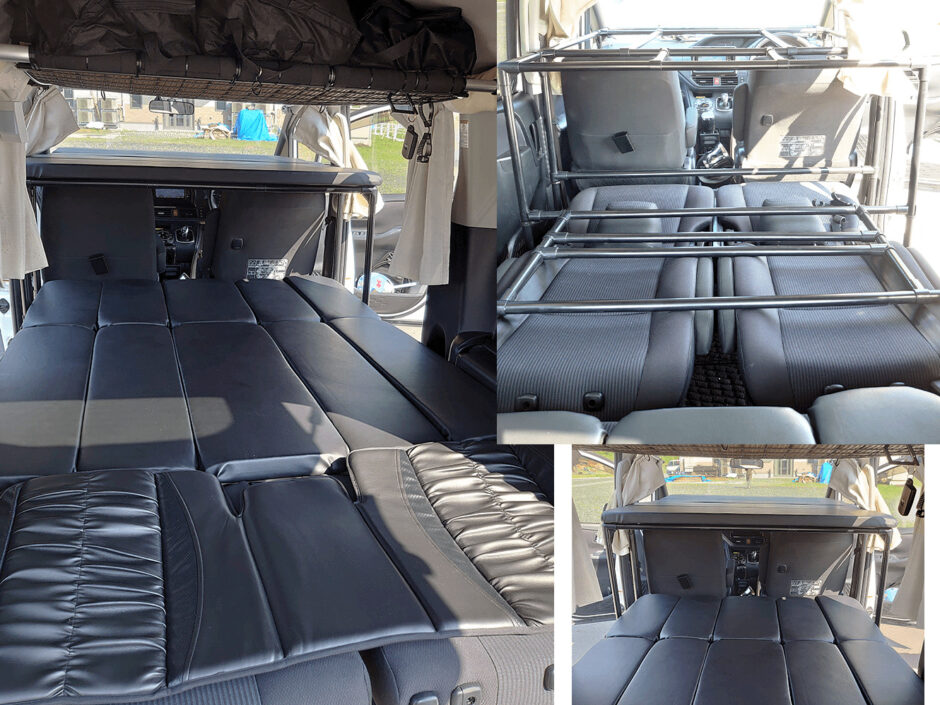

    実際に、車内に取り付けた写真です。
    車内にイレクターで枠を作り、その上に板を敷いてベッドを作成しました。

    2段ベッドについて
    ・幅126cm×長さ156cm
    ・板は横向きに5枚敷いています。
    ・下段ベッドと、約35cm重なっています。
    ・6本の足は、サイズ900のイレクターを各5cmカットして使用。

    下段ベッドは、3列目シートの背もたれ部分と組み合わせて使用。
    幅126cm×長さ190cm
  • After(製作後)

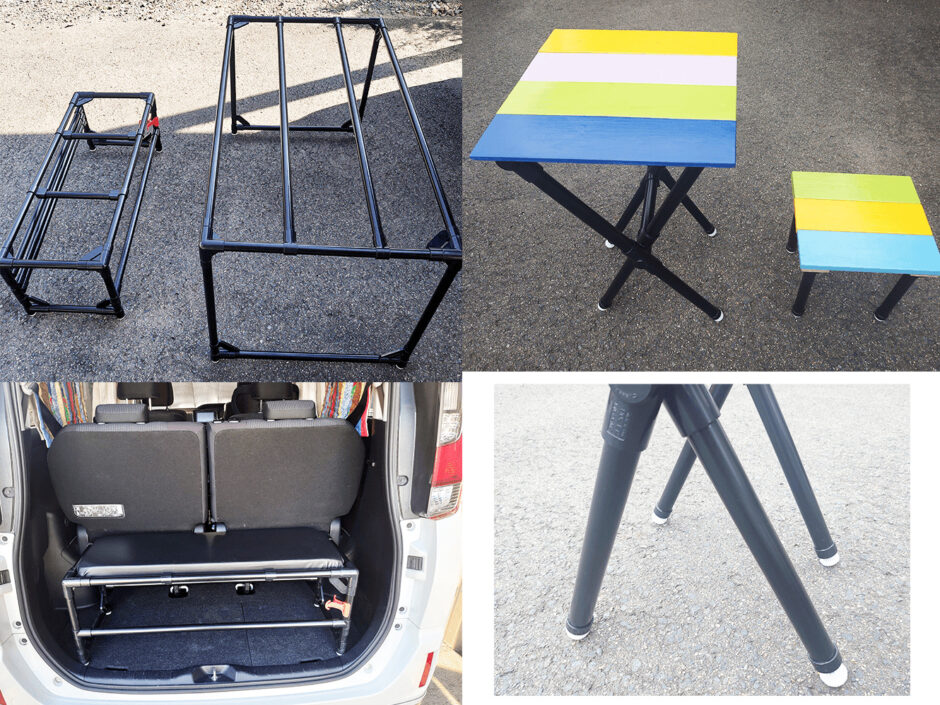

    ベッドで使用する部材の一部が、テーブル・イスに変形(左上写真)
    イスは車載ラックとして、荷台に常時積載(左下写真)

    子供達と木材に色を塗り、サイドテーブルと子供用イスも作成(右上写真)
    夏休みの工作になりました!
    サイドテーブルは、イレクターDIYの公式DIYレシピを参考に作成しました。

    足部分のジョイント部品は、すべて「アジャスターEF-1200S」を使用(右下写真)
    長さ調節が容易にできるため、大変重宝しました。
こだわりポイント

・ベッドの部材を一部使用して、テーブル・イスに変形。
・イスは車載ラックとして、荷台に常時積載できるように設計。
・下段ベッドはそのままの状態で、車を運転できるように変形可能。少人数での車中泊にも対応。

コロナ禍の中、「子供達に少しでも楽しんでもらいたい!」という思いから作品を作りました。
2段ベッドを見て、子供たちは大喜びでした!
これからも、子供達と一緒に色々な作品を作りたいです。

材料

イレクターパイプ L=1500 : 2本 L=1200 : 7本 L=900 : 12本 L=600 : 8本 L=450 : 2本 L=300 : 28本
各種ジョイント他:158個

べニア合板 1800×900:3枚
フェイクレザー生地 2000×1350:3枚
ウレタンチップクッション 2000×600×30:4枚
塗料

工具

パイプカッター
サンアロー接着剤
のこぎり、金づち、やすり、タッカー、両面テープ、はさみ
電動切断機
